На самолетах Ту-95К-22 кормовая пушечная установка была заменена аппаратурой РЭП
Экипажи Ту-95МС очень высоко оценивали его оборонительные возможности, считая самолет буквально «несбиваемым». Бортовой комплекс обороны этого аппарата являлся самым совершенным в СССР и по ряду показателей превосходил комплекс В-52Н. В отличие от Ту-160, на Ту-95МС были успешно решены проблемы электромагнитной совместимости, и в 1987 г на специальных испытаниях его электроника
Полет проходил ночью в плохих метеорологических условиях на высоте 8000 м. Летчик МиГа докладывал: «Наблюдаю цель визуально, могу отработать пушкой, тактический пуск произвести невозможно». Как видим, на Ту-95МС кормовой стрелок вновь приобретал свое прежнее значение.
Боевого применения кормовые установки не имели, но сам факт их наличия удерживал самолеты вероятного противника от «воздушного хулиганства» (опасных сближений, помех при дозаправке в воздухе и т. д.). Кстати, в 1985 г. при дозаправке в воздухе шланг заправщика оборвался, перехлестнулся через кабину Ту-95 и начал колотить по рулям, грозя катастрофой. Тогда по приказу командира большая часть шланга была отстреляна из верхней артустановки.
Увеличение скорострельности и маневренности истребителей в конце 50-х – начале 60-х годов потребовало существенного увеличения темпа стрельбы авиационных пушек. Возможности авиационных пушек классического типа были исчерпаны, и на смену им пришли пушки новых схем – многоствольные и барабанного типа.
Самая последняя модель – самолет-ракетоносец Ту-95МС (1979 г) имеет только одну пушечную установку. В его кормовой установке УКУ-9К-502-11 помещены две двуствольные пушки ГШ-23, созданные под патрон АМ-23. Горизонтальный сектор огня ±57°, вертикальный +50° (верх); -40° (вниз), остальные характеристики совпадают с Ту-22М (см. табл. 6).

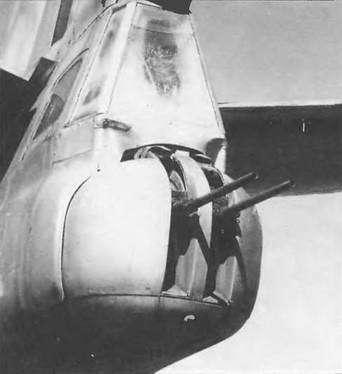

Кормовая установка УКУ-9К-502-11 самолета ТУ-95МС

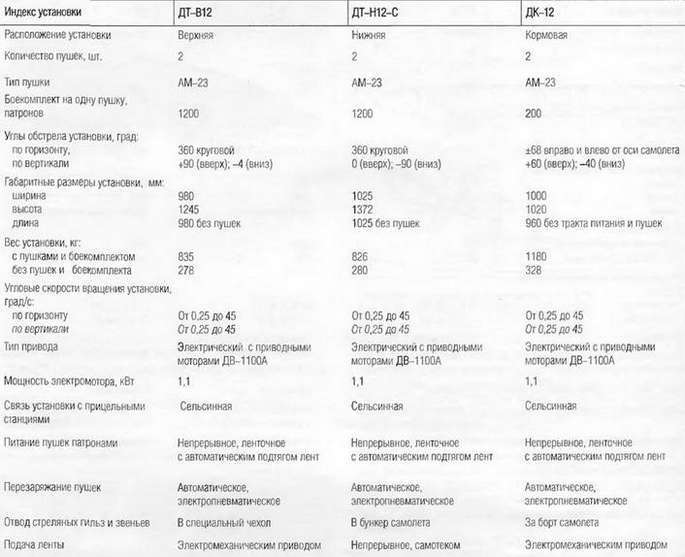

Кормовая установка ДК-12:1 – пушки; 2 – верхний силовой кронштейн, 3 – бронеплита; 4 – полусфера съемного обтекателя; 5 – перемычка обтекателя; 6 – нижний обтекатель, 7-верхняя шторка, 8 – нижняя шторка; 9 – кожух обтекателя; 10 – щитки

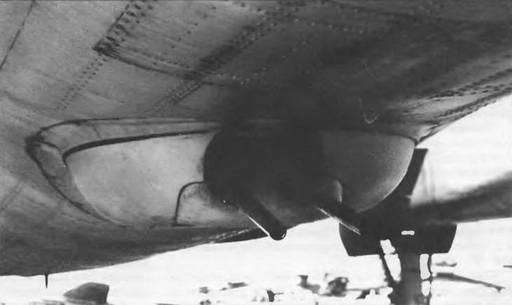

Нижняя установка ДТ-Н12-С с экраном и обтекателем: 1 – патронный ящик; 2 – пушки АМ-23; 3 – экран; 4 – обтекатель
Оборонительное вооружение бомбардировщика Ту-22
Средний бомбардировщик Ту-22 оснащен кормовой установкой ДК-20 с уникальной пушкой Р-23 конструкции А.А. Рихтера (ОКБ-16). Р-23 специально проектировалась как оборонительное вооружение Ту-22 и имеет ряд оригинальных конструктивных решений.
Р-23 оказалась очень сложна в производстве и капризна в эксплуатации, имела нестандартный патрон, не годный к другим 23-мм пушкам. Кстати, АМ-23, ГШ-23 и

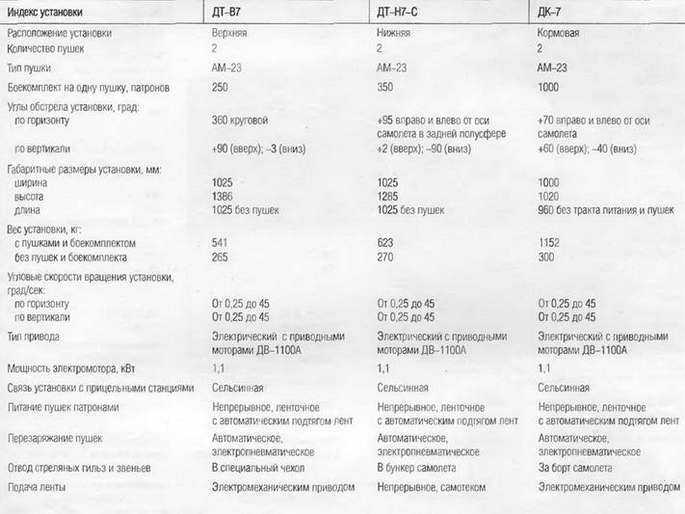

Оборонительные пушечные установки для бомбардировщиков Ту-16, Ту-95 и Ту-22 были спроектированы в ОКБ-43 («Вымпел») под руководством И.И. Торопова и сериино выпускались на заводе № 43 «Коммунар». Первоначально ОКБ и завод представляли одну организацию, а потом разделились
На бомбардировщиках Ту-22 установлены радиолокационные прицелы «Криптон» и телевизионные прицелы ТП-1 и ТП-1А
В кормовых установках бомбардировщиков Ту-22М размещены две пушки ГШ-23 (Ту-22М-1 и Ту-22М-2) или одна ГШ-23 (Ту-22М-3). Эти установки имеют радиолокационные прицелы «Криптон» и телевизионные ТП-1- КМ. Кормовые установки для Ту-22М были спроектированы МАЗ «Дзержинец», а серийно изготовлялись на Кировском заводе им. XX партсъезда.
Боеприпасы для оборонительных авиационных установок
В связи с развитием управляемых ракет типа «воздух-воздух» для боекомплекта оборонительных установок бомбардировщиков были созданы новые типы патронов.
ГНПП «Прибор» разработал 23-мм патроны к пушкам АМ-23 и ГШ-23 с противорадиолокационным снарядом (ПРЛ). Та же организация предлагает и 23-мм патрон к пушкам АМ-23 и ГШ-23 со снарядом, создающим ИК-помехи головкам самонаведения с оптическими неконтактными взрывателями ракет «воздух-воздух».
Кроме того, ГНПП «Прибор» создал 23-мм патрон с многоэлементным снарядом к пушкам АМ-23 и ГШ-23. Через 1,4-1,8 с после выстрела срабатывает вышибное устройство и под определенным сферическим углом выбрасывается 24 готовых поражающих элемента. Очередь длиной 50-100 таких выстрелов может создать плотный поток элементов на траектории движения ракет «воздух-воздух». (Подробнее об этих снарядах см. «Одноствольные классические советские авиационные пушки».)
Револьверная пушка Рихтера в кормовой установке Ту-22
ГШ-23 в кормовой установке бомбардировщика ТУ-22М
В последнее время наметилась тенденция к отказу от оборонительного вооружения самолетов, при этом предпочтение отдается средствам РЭБ. Тем не менее следует учесть, что у нас и за рубежом непрерывно ведутся разработки новых сверхскорострельных (10 тыс. выстрелов в
минуту – это не предел) автоматических установок, как корабельных, так и самоходных. Новые установки на учениях успешно сбивают не только самолеты, но и ракеты различных классов от больших противокорабельных до ПТУРС и артиллерийских снарядов. Поэтому точку в развитии авиационных оборонительных установок ставить еще рано.
АВИАЦИОННЫЕ АВТОМАТИЧЕСКИЕ ГРАНАТОМЕТЫ
40-мм американские гранатометы
В ходе вьетнамской войны американцы устанавливали на вертолетах 40-мм автоматические гранатометы М75. Их автоматика работала за счет энергии отводимых пороховых газов. Подача патронов ленточная. Темп стрельбы 225-300 выстр ./мин. Длина ствола 356 мм, а длина всего гранатомета 746 мм.
Вес гранатомета без боекомплекта 15 кг. Вес осколочного снаряда М384 – 170 г, вес патрона – 360 г. Начальная скорость снаряда – 260 м/с. Эффективная дальность стрельбы 1500-2000 м.
