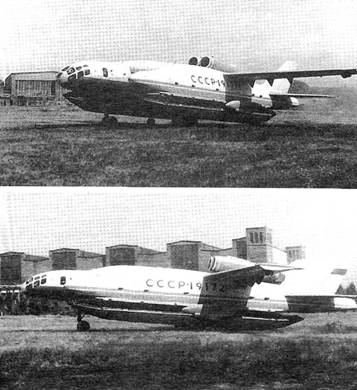

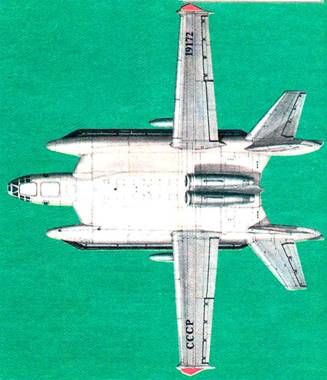

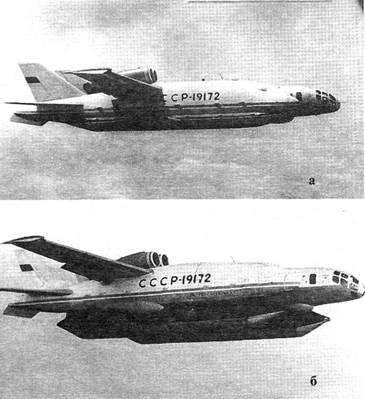

длина самолета 25,97 м
размах крыла (с законцовками) 30 м
площадь крыла 2177 м 2
относительное удлинение 4,585
удельная нагрузка на крыло 294 кг/м 2
высота самолета с выпущенными
поплавками 6,79 м
Двигатели: 2 ТРДЛД-30М 12 ТРДД
РД-36-35ПР
тяга 2x6800 кгс 12x4400 кгс Массы и нагрузки:
взлетная 52 000 кг
пустого самолета 35 356 кг
полезной нагрузки 16 644 кг
топлива 14 000 кг
боевой нагрузки 2000 кг
Летные данные (расчетные):
максимальная скорость на высоте 6 км 760 км/ч
крейсерская скорость 640 км/ч
скорость барражирования 360 км/ч
практический потолок 8000 – 10 000 м
практическая дальность полета 2450 км
Франция
Дассо
Экспериментальный СВВП
Во Франции ведущая самолетостроительная фирма «Дассо», изучая возможность безаэродромной эксплуатации своих истребителей «Мираж», начала в конце 1950-х годов исследования варианта истребителя с вертикальным взлетом и посадкой. Достижение таких возможностей должно было обеспечиваться установкой на самолет дополнительных подъемных двигателей и струйной системы управления. Экспериментальный СВВП «Бальзак» был построен по заказу ВВС Франции и представлял собой летающий стенд, предназначенный для исследований на различных режимах полета комбинированной силовой установки, а также для исследований характеристик устойчивости и управляемости. Самолет «Бальзак» являлся модификацией известного истребителя-бомбардировщика «Мираж» III Е и отличался силовой установкой, системой управления, конструкцией и размерами фюзеляжа.
Разработка СВВП «Бальзак» была начата в апреле 1961 г., в январе 1962 г. началась постройка самолета, а в июле 1962 г. состоялись первые испытания и испытания на привязи. Для наземных испытаний была построена специальная тележка, на которой устанавливался самолет и которая могла использоваться для его транспортировки. Под тележкой могли устанавливаться металлические плиты для защиты ВПП от струй газов подъемных двигателей.

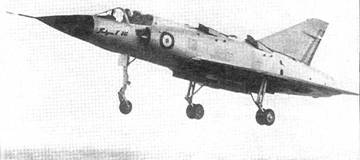

Экспериментальный СВВП Дассо «Бальзак» V с комбинированной силовой установкой из подъемных и маршевого ТРД в полете и на стоянке
Первый свободный полет СВВП «Бальзак» совершил 12 октября 1962 г. (летчик-испытатель Рене Би- ганд), а 18 марта 1963 г. выполнил полный переход от вертикального режима полета к горизонтальному, летая с неубирающимся шасси. Позже самолет был снабжен убирающимся шасси и катапультным креслом, и испытания были продолжены, однако 10 января 1964 г. на 125-м полете на режиме висения на высоте 100 м при проверке боковой устойчивости самолет потерпел аварию из-за поперечной неустойчивости треугольного крыла и потери тяги подъемных ТРД, что привело к временной потере управления. Самолет начал падать, у земли накренился на 90° и перевернулся, летчик не успел катапультироваться и погиб. Самолет был отремонтирован, и в феврале 1965 г. летные испытания были продолжены, однако 8 сентября 1965 г. при полете на режиме висения на высоте 50 м самолет потерял управление и упал, летчик успел катапультироваться, но парашют не раскрылся и летчик погиб.
Самолет представляет собой моноплан с треугольным крылом, комбинированной силовой установкой, состоящей из одного маршевого и восьми подъемных ТРД, и трехопорным шасси.
Фюзеляж монококовой конструкции, имеет большое поперечное сечение, что обусловлено установкой в его центральной части восьми ТРД, создающих вертикальную тягу. В миделевом сечении высота фюзеляжа достигает 1,45 м, ширина 1,76 м. В фюзеляже размещаются сопла струйных рулей, обеспечивающих продольное управление, кабина летчика, радиоотсек, отсек испытательного оборудования, стойка переднего шасси, первый отсек подъемных двигателей, стойки основного шасси, топливный бак, второй отсек подъемных двигателей, маршевый двигатель и сопла струйных рулей, обеспечивающих продольное и путевое управление.
СВВП
Кабина летчика имеет обычную компоновку, с дополнительным рычагом управления тягой подъемных двигателей, расположенным с левой стороны сиденья. Кабина не герметизирована, предусмотрено кислородное оборудование. Катапультное сиденье летчика Мартин Бейкер АМ6 ракетного типа полностью автоматизировано.
Крыло малого удлинения, треугольной формы в плане. Носок имеет значительную кривизну на концах крыла, уменьшающуюся к корневой части. По полуразмаху крыла имеются пропилы. Обшивка крыла состоит из фрезерованных панелей. На концах крыла снизу расположены струйные рули, обеспечивающие поперечное управление; система трубопроводов, питающих их сжатым воздухом, проходит вдоль носка крыла. Механизация крыла состоит из закрылков и элевонов, расположенных по всему размаху. Оперение вертикальное, стреловидное, с рулем направления.
Шасси трехопорное, убирающееся, спроектировано фирмой «Месье» и предназначено для обеспечения взлета с неподготовленных площадок. Носовое колесо и сдвоенные колеса основного шасси снабжены пневматиками низкого давления. Колея шасси 3,25 м, база 4,40 м. Амортизаторы шасси рассчитаны на вертикальную посадку со скоростью 3,6 м/с.
Силовая установка комбинированная, состоит из одного маршевого и восьми подъемных двигателей. Маршевый ТРД Бристоль- Сиддли «Орфей» III установлен в хвостовой части фюзеляжа и соединяется с воздухозаборниками Y-образ- ным воздухопроводом. Воздухозаборники нерегулируемые с двумя центральными полуконусами. Маршевый двигатель запускается на земле сжатым воздухом, после запуска от него отбирается сжатый воздух для запуска подъемных двигателей.
На режиме висения и на переходных режимах вертикальная тяга создается восемью ТРД Роллс-Ройс RB.108. Двигатели размещены за кабиной по два в четырех отсеках и наклонены под углом 7° к вертикальной оси и на угол 6° относительно продольной плоскости самолета (соплами внутрь). ТРД RB.108 имеет осевой восьмиступенчатый компрессор, двухступенчатую турбину и кольцевую камеру сгорания, отличается высоким удельным расходом топлива 1,06 кг/кгч.
Схема силовой установки и системы управления СВВП «Бальзак» V
Каждая пара подъемных ТРД имеет общий воздухозаборник в виде ковша, позволяющий использовать давление скоростного напора набегающего потока воздуха для запуска подъемных двигателей в случае отказа маршевого двигателя, и общий люк под фюзеляжем для реактивных сопел ТРД со щитком, который во время перехода к вертикальной посадке вызывает разрежение на срезе сопла. Благодаря этому даже на небольшой скорости энергия потока воздуха, проходящего через подъемные двигатели, достаточна для раскрутки двигателей. Для увеличения протока воздуха, необходимого для ТРД после запуска, воздухозаборники сверху имеют открывающиеся створки жалюзи, которые закрываются в горизонтальном полете.
Для подъемных двигателей была разработана новая сопловая система, обеспечивающая эксплуатацию с неподготовленных площадок без специального покрытия. Струя газов должна отклоняться при разбеге и пробеге назад, а вниз струя направлена только в течение нескольких секунд в момент отрыва самолета, что предотвращает разрушение ВПП.
Топливо размещается в шести баках. Первые два находятся за воздухозаборниками (между воздухопроводами и обшивкой), следующие два – в крыле и еще два – в фюзеляже (по обе стороны воздухопровода и над колесами главного шасси). Два последних топливных бака предназначены для питания подъемных двигателей в случае выхода из строя основной топливной системы. Подача топлива к подъемным ТРД осуществляется с помощью основной топливной системы низкого давления с двумя помпами, установленными в расходном баке. Подъемные ТРД снабжаются топливом от основной системы; включающей в себя три турбонасоса, приводимые сжатым воздухом, который отбирается от системы струйного управления. Маршевый двигатель, расположенный сзади, имеет свою топливную систему высокого давления.
