Европейские самолеты вертикального взлета
Шрифт:
Размеры:
размах крыла 7,32 м
длина самолета 13,1м
площадь крыла 27,2 м 2
Двигатели:
маршевый 1 ТРД Бристоль-Сиддли
«Орфей» В. Or 803F 12 тяга 2200 кгс
подъемные 8 ТРД Роллс-Ройс RB. 108
суммарная тяга 8000 (8x1000) кгс
Массы и нагрузки:
взлетная 7000 кг
пустого самолета 4900 кг
запас топлива 1650 л тяговооруженность
при вертикальном взлете 1,14
нагрузка на крыло 257 кг/м 2
Летные данные:
максимальная
числу М = 0,9
Управление. В горизонтальном полете используется обычное самолетное управление с помощью аэродинамических рулей. На режиме висения и большей части переходных режимов управление обеспечивается с помощью струйных рулей, в которые подается сжатый воздух от компрессоров работающих подъемных двигателей. Струйные рули управляются посредством обычных органов управления в кабине (педали и ручка управления).
Продольное и поперечное управления имеют жесткую проводку, в цепь которой входит имитатор нагрузок на ручку, электротриммер, вспомогательное сервоуправление, гидроустройство для компенсации инерционных моментов и трения. Путевое управление осуществляется посредством тросовой проводки в фюзеляже и жестких тяг в киле, в цепь путевого управления включена электрогидравлическая система. Система струйного управления отличается большой сложностью: цепь продольного управления имеет четыре воздухопровода, по которым сжатый воздух подается в два передних и два задних сопла. В цепи поперечного управления имеются четыре воздухопровода и четыре сопла, расположенных по два под крыльями, в цепи путевого управления – два воздухопровода и по одному соплу с каждой стороны задней части фюзеляжа.

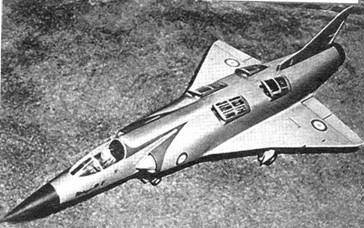

Дассо «Мираж» III V
Тактический истребитель- бомбардировщик
Проект СВВП «Мираж» III V был разработан в 1960 г. в соответствии с ТТТ НАТО BMR-3. Предполагалось, что он будет использоваться как тактический истребитель-бомбардировщик, способный нести ядерное оружие. С 1961 г. разработка самолета велась по национальной программе, в соответствии с которой правительством Франции были заказаны четыре опытных самолета для ВВС (самолет «Мираж» III V является развитием состоящего на вооружении ВВС Франции многоцелевого истребителя «Мираж» III А). Предполагалось, что СВВП «Мираж» III V будут производиться серийно и поступят на вооружение в 1967-1968 гг. Окончание постройки опытных самолетов «Мираж» III V намечалось на середину 1963 г., но задержалось в связи с тем, что двигатели, предназначенные для установки на них, не были поставлены в срок. Исследования проблем вертикального взлета и посадки, связанных с разработкой самолета «Мираж» III V, проводились с октября 1962 г. с помощью экспериментального вертикально взлетающего самолета Дассо «Бальзак». Постройка первого опытного СВВП «Мираж» III V-01 была закончена в конце 1964 г. Первый полет на режиме висения состоялся 12 февраля 1965 г., а первый переход от вертикального взлета к горизонтальному полету – 24 марта 1966 г.
Первоначально на СВВП был установлен маршевый ТРДД SNECMA TF-104 с тягой 4760 кг, замененный затем более мощным ТРДД TF-106 с тягой 9000 кг с форсажем. Второй и третий СВВП были снабжены более легкими ТРДД Пратт-Уитни TF-30 с тягой 8400 кгс с форсажем и более мощными подъемными ТРД. Второй опытный СВВП совершил первый полет 22 июня 1966 г., а 12 октября 1966 г. на нем была достигнута максимальная скорость, соответствующая числу М = 2,04, однако 28 ноября 1966 г. СВВП потерпел аварию. Третий опытный самолет должен был стать прототипом серийного СВВП с маршевым ТРДД SNECMA TF-106 с тягой 9000 кгс с форсажем, однако его разработка не получила поддержки ВВС и была прекращена в 1968 г.
Опытный
Самолет представляет собой цельнометаллический моноплан с треугольным крылом, комбинированной силовой установкой, состоящей из одного маршевого ТРДД и восьми подъемных ТРД, и трех- опорного шасси. По конструкции подобен СВВП «Бальзак», отличаясь большими размерами фюзеляжа и более мощным двигателем.
Фюзеляж самолета «Мираж» III V такой же, как у истребителя «Мираж» III Е, но отличается большими размерами. В носовой части размещается РЛС. Кабина летчика снабжена катапультным креслом, обеспечивающим катапультирование на режиме висения у земли.
Крыло треугольной формы в плане, по конструкции аналогично крылу самолета «Мираж» III А. Механизация крыла состоит из закрылков и элевонов. На передней кромке имеются пропилы.
Вертикальное оперение стреловидное, с рулем направления. Под фюзеляжем установлены дополнительные килевые поверхности.
Силовая установка самолета состоит из маршевого ТРДД SNECMA TF-106 с форсажной камерой для создания горизонтальной тяги и восьми подъемных ТРД Роллс-Ройс RB.162 для создания вертикальной тяги. Маршевый двигатель для создания горизонтальной тяги установлен в хвостовой части фюзеляжа, а подъемные двигатели для создания вертикальной тяги – в четырех отсеках, расположенных по обе стороны от центрального воздухопровода симметрично относительно ц. т. самолета. Каждый отсек первоначально был снабжен выдвижным ковшовым воздухозаборником, замененным затем воздухозаборником с открывающими створками. Воздухозаборники маршевого ТРДД щелевые, нерегулируемые, с центральным телом и устройством для слива пограничного слоя.

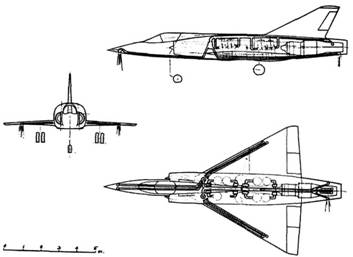

Компоновочная схема самолета Дассо «Мираж» III V
Оборудование должно было обеспечивать пилотирование в условиях плохой видимости и ночью и включало РЛС для автоматического следования рельефу местности и автопилот.
Вооружение серийного СВВП предусматривалось меньшим по составу и массе, чем вооружение истре- бителя-бомбардировщика «Мираж» III А, предполагалось использование авиационных бомб и НАР, но не тактического ядерного оружия.

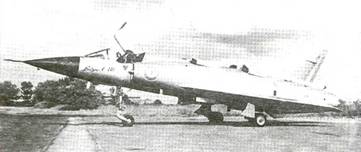

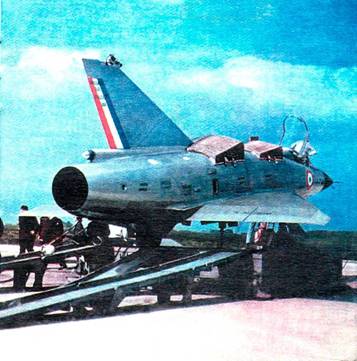

Второй опытный СВВП «Мираж» III V с модифицированными воздухозаборниками подъемных двигателей
Размеры:
размах крыла 8,72 м
длина самолета 18 м
Двигатели:
маршевый 1 ТРДД SNECMA TF-106
тяга7600 кгс
подъемные 8 ТРД Роллс-Ройс RB. 162
суммарная тяга 12 800
(8x1600) кгс
