Для интенсивности отраженной волны нам нужны квадраты абсолютных величин Е'₀и Е₀:

или

Для материала с чисто мнимым показателем преломления по­лучается стопроцентное отражение!

Металлы не отражают 100%

света, но все же многие из них хорошо отражают видимый свет. Другими словами, мнимая часть их показателя очень велика. Однако мы видели, что боль­шая мнимая часть показателя означает сильное поглощение. Итак, имеется общее правило: если какой-то материал оказы­вается очень хорошим поглотителем при какой-то частоте, то отражение волн от его поверхности очень велико и очень мало волн попадает внутрь. Этот эффект вы можете наблюдать на сильных красителях. Чистые кристаллы самых сильных кра­сителей имеют «металлический» блеск. Вероятно, вы замечали, что на краях бутылки с фиолетовыми чернилами засохший краситель имеет золотистый металлический блеск, а засохшие красные чернила имеют иногда зеленоватый металлический оттенок. Красные чернила поглощают из проходящего света зеленые лучи, так что, если концентрация чернил очень велика, они будут давать сильное поверхностное отражение при частоте зеленого света.

Вы можете очень эффектно продемонстрировать это. Намажь­те стеклянную пластинку красными чернилами и дайте им вы­сохнуть. Если вы направите пучок белого света на обратную сторону пластинки (фиг. 33.8), то сможете наблюдать проходя­щий красный свет и отраженный зеленый свет.

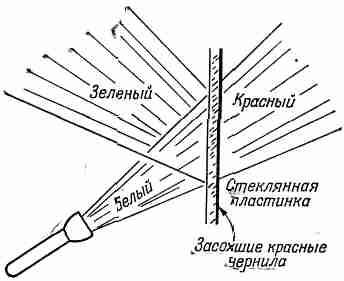

Фиг. 33.8. Материал, кото­рый сильно поглощает свет с частотой w, отражает его с той же частотой.

§ 6. Полное внутреннее отражение

Если свет идет из материала, подобного стеклу, с веществен­ным показателем преломления n, большим единицы, в воздух с показателем n₂, равным единице, то, согласно закону Снелла,

sinq_t=nsinq_i.

Угол q_t преломленной волны становится равным 90° при угле падения q_iравном некоторому «критическому углу» q_c, опре­деляемому равенством nsinq_c= l. (33.59)

Что происходит при q_i, большем, чем критический угол? Вы уже знаете, что здесь возникает полное внутреннее отражение. Но откуда оно все-таки берется?

Вернемся назад к уравнению (33.45), которое дает волновое число k"_xдля преломленной волны. Из него получилось

Но так как k_y=ksinq_i, a k=wn/с, то

Если nsinq_i больше единицы, то k"²_х становится отрицатель­ным, a k"_x — чисто мнимым, скажем ±ik. Однако теперь вы знаете, что это значит! «Прелом­ленная» волна при этом будет иметь вид [см. (33.34)]

т. е. с увеличением х амплитуда волны будет либо экспоненци­ально расти, либо падать, но сейчас, разумеется, нам нужен только отрицательный знак. При этом амплитуда волны справа от границы будет вести себя, как показано на фиг. 33.9.

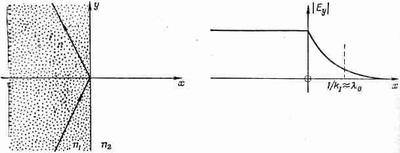

Фиг. ЗЗ.9. Полное внутреннее отражение.

Обратите

внимание, что k₁по порядку величины равно а/с, т. е. l₀ равна длине волны света в пустоте. Когда свет пол­ностью отражается от внутренней поверхности стекло — воз­дух, то в воздухе возникают поля, но они не выходят за пределы расстояний, равных по порядку величины длине волны света.

Теперь нам ясно, как нужно отвечать на такой вопрос: если световая волна в стекле падает на поверхность под достаточно большим углом, то она полностью отражается; если же придви­нуть к поверхности другой кусок стекла (так что «поверхность» фактически исчезает), то свет будет проходить. В какой точно момент происходит этот переход? Ведь наверняка должен суще­ствовать непрерывный переход от полного отражения к полному его отсутствию! Ответ, разумеется, состоит в том, что если про­слойка воздуха настолько мала, что экспоненциальный «хвост» волны в воздухе имеет еще ощутимую величину во втором куске стекла, то он будет «трясти» электроны и порождать новую волну (фиг. 33.10).

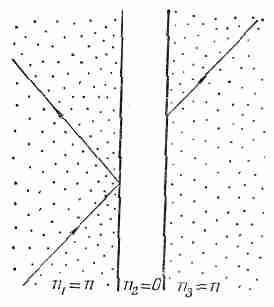

Фиг. 33.10. Для очень маленькой щели внутреннее отражение не будет «пол­ным», за щелью появляется прошедшая волна.

Некоторое количество света будет проходить через систему. (Конечно, наше решение неполно; нам следовало бы заново решить все уравнения для случая тонкого слоя воздуха между двумя областями стекла.)

Для обычного света этот эффект прохождения можно наб­людать, только если щель очень мала (порядка длины волны, т. е. 10^{– 5} см), но для 3-сантиметровых волн он демонстрируется очень легко. Для таких волн экспоненциально затухающие поля распространяются на расстояние нескольких сантиметров.

Микроволновая аппаратура, с помощью которой демонстрируют этот эффект, изображена на фиг. 33.11.

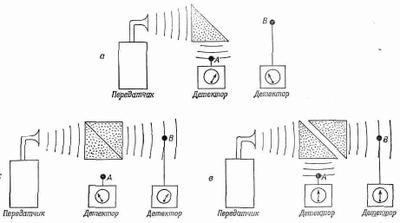

Фиг. 33.11. Проникновение волн внутреннего отражения.

Волны из маленького передатчика 3-сантиметровых волн направляются на парафи­новую призму, имеющую сечение в форме равнобедренного пря­моугольного треугольника. Показатель преломления парафина для этих частот равен 1,50, поэтому критический угол будет 41,5°. Таким образом, волны полностью отражаются от поверх­ности, наклоненной под 45°, и принимаются детектором А (фиг.33.11, а). Если к первой призме плотно приложить вторую парафиновую призму (фиг. 33.11, б), то волны проходят прямо сквозь них и регистрируются детектором В. Если же между призмами оставить щель в несколько сантиметров (фиг.33.11, в), то мы получим как отраженную, так и проходящую волны. Поместив детектор В в нескольких сантиметрах от наклоненной под 45° поверхности призмы, можно увидеть и электрическое поле вблизи нее.

Глава 34

МАГНЕТИЗМ ВЕЩЕСТВА

§ 1. Диамагнетизм и парамагнетизм

§ 2. Магнитные моменты и момент количества движения

§ 3. Прецессия атомных магнитиков

§ 4. Диамагнетизм

§ 5. Теорема Лармора

§ 6. В классической физике нет ни диамагнетизма, ни парамarнетизма

§7. Момент количества движения в квантовой механике

§ 8. Магнитная энергия атомов

Повторить: гл. 15 (вып. 6) «Векторный потенциал»

§ 1. Диамагнетизм и парамагнетизм

В этой главе я начну рассказывать о маг­нитных свойствах материалов. Материал, обла­дающий наиболее сильными магнитными свой­ствами, разумеется,— железо. Подобными же магнитными свойствами обладают еще такие элементы, как никель, кобальт и (при доста­точно низких температурах, ниже 16° С) га­долиний и другие редкоземельные металлы, а также некоторые особые сплавы. Такой вид магнетизма называется ферромагнетизмом. Это достаточно сложное и удивительное явление, и ему мы посвятим специальную главу. Но и все обычные вещества тоже имеют некоторые магнитные свойства, хотя и не столь ярко выраженные, а много слабее — в тысячи и мил­лион раз меньше, чем эффекты в ферромагнит­ных материалах. Здесь мы собираемся описать обычный магнетизм, т. е. магнетизм неферро­магнитных веществ.
