Мембраны поставляются в рулонах по 20 м, шириной 2,07 м. Вес одного рулона около 30 кг. [112]
Профилированные мембраны ЗАО «ПЛАСТЭКС»

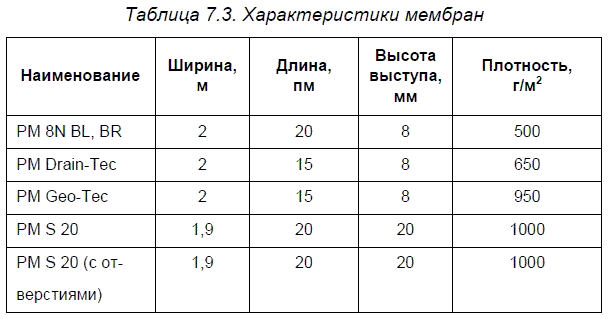

ЗАО «ПЛАСТЭКС» предлагает несколько марок профилированных мембран (табл. 7.3).
PM 8N Bl, Br (черная, коричневая) — профилированные мембраны из полиэтилена высокой плотности с выпуклостями в виде полых полусфер высотой 8 мм.
Используются как традиционный гидроизоляционный слой. За счет воздушного зазора между стеной и выступами равномерно распределяется

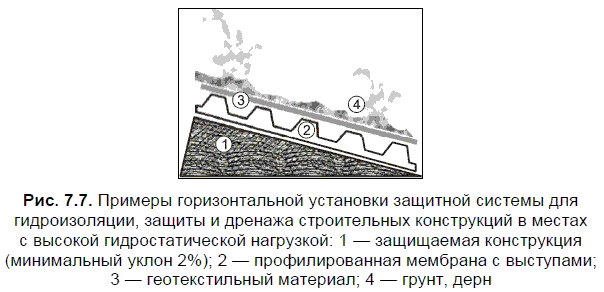

PM Drain-Tec — двухслойная защитная система, состоящая из профилированной мембраны из полиэтилена высокой плотности с выпуклостями в виде полых полусфер высотой 8 мм и твердого фильтрующего полотна — геотекстильного материала. Используется в случаях высокого уровня грунтовых вод и обильной верховодки. Готекстиль, обращенный к грунту, дренирует осадочную воду, облегчая ее отвод от фундамента, а мембрана работает как гидроизоляция (рис. 7.6 и 7.7).

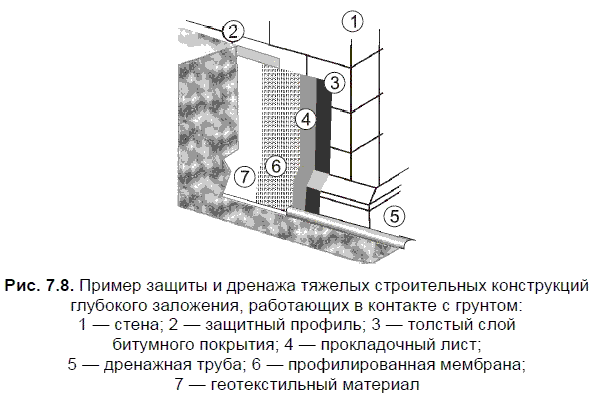

PM Geo-Tec — трехслойная защитная система из прокладочного листа, профилированной мембраны из полиэтилена высокой плотности с выпуклостями в виде полых полусфер высотой 8 мм и стойкой фильтровальной ткани, которая крепится к выступам. Используется в подвижных грунтах и при угрозе пучения глубоко промерзающих грунтов. Геотекстиль обращается к грунту и дренирует осадочную воду. Защитная пленка позволяет профилированному полотну в случае подвижек грунта скользить, а сама является дополнительной гидроизоляцией (рис. 7.8).

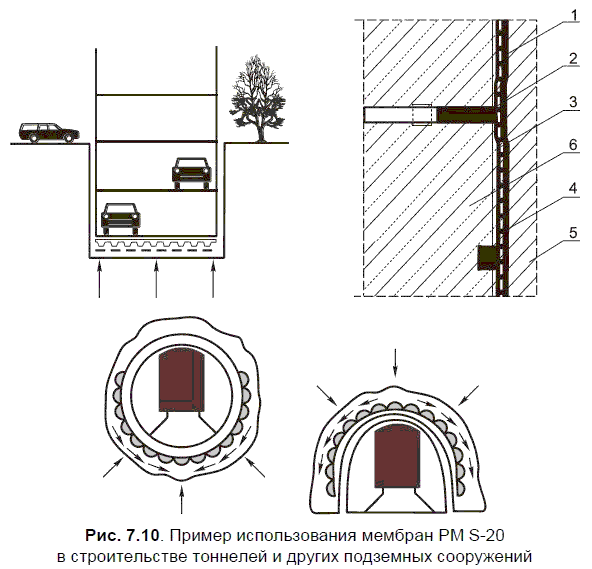

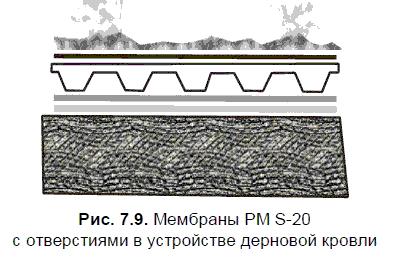

PM S-20 — профилированная мембрана из полиэтилена высокой плотности с выпуклостями в виде полых полусфер высотой 20 мм. Используется в случае, когда требуется повышенная прочность и водоотводная способность изоляции (в тоннелях, дерновых кровлях). За счет большой высоты выступов и увеличения воздушного зазора давление воды на гидроизоляционную мембрану уменьшается, а вода быстро отводится в дренаж (рис. 7.9 и 7.10).
Гидрозащитная паропроницаемая мембрана «Tyvek Bempo» (Люксембург)
Рулонная мембрана «Tyvek», изготовленная из нетканого полиэтилена высокой плотности, создана специально для применения в мансардных крышах в качестве подкровельной гидроизоляции, а также в качестве ветрозащитного слоя в конструкциях вентилируемых фасадов и под сайдинг.
Благодаря сочетанию великолепных механических и физических свойств, «Tyvek» обеспечивает эффективную защиту дома от атмосферных воздействий (косой дождь, задуваемый снег, напор ветра), не препятствуя выходу наружу водяных паров, образующихся при эксплуатации помещения. Так поддерживается оптимальный температурно-влажностный режим всей ограждающей конструкции. Высокая паропроницаемость материала позволяет отказаться от нижнего вентиляционного зазора в конструкции мансардной крыши, что позволяет доутеплить крышу на всю высоту стропил, увеличив толщину теплоизоляционного слоя (табл. 7.4).
Монтаж
Диффузионные мембраны «TEKTOTEN» (Германия)
Гидровентиляционные мембраны «Тектотен» разработаны для ответственных объектов.
Выпускается четыре типа мембран разной плотности (105, 125, 140 и 160 г/м2), предназначенных для защиты кровельной теплоизоляции и фасадов. Все мембраны обеспечивают постоянное удаление влаги из толщи теплоизоляционного слоя и сохранение его в нормативно сухом состоянии.
Паропроницаемые гидро- и ветроизоляционные материалы «Тектотен» состоят из трех слоев. Внешние слои из полипропиленового нетканого волокна защищают от механических повреждений внутреннюю гидроизолирующую пленку. Толщина этой пленки около 40 мкм. Она состоит из одноосно-ориентированных полиолефиновых сополимеров. Пленка не имеет сквозных пор, и ее высокая паропроницаемость (до 1300 г/м2 в сутки) обеспечивается благодаря механизму межмолекулярной диффузии влаги.
Воздухопроницаемость материала близка к нулю, что предотвращает продувание волокнистых утеплителей. Высокая водонепроницаемость (до 4 м водяного столба) также обусловлена отсутствием микропор. Это является главным отличием от гидро-и ветроизоляционных однослойных мембран, состоящих из тонкого полиэтиленового волокна ПЭНД («Tyvek®») или целлюлозных пропитанных волокон (Сла «вет»), чьи гидроизоляционные свойства обеспечиваются за счет сверхмалого размера пор и гидрофобной поверхности этих волокон. Вода может проникать через такие поры при давлении до 0,01 МПа. Воздухопроницаемость таких мембран составляет 60 и 200 мл/мин., что считалось достаточным для ветрозащиты многих теплоизоляционных конструкций. Сертификационные испытания мембран «Тектотен» приведены в табл. 7.5.
Мембраны выдерживают большие нагрузки при монтаже кровель, причем повреждение внешних слоев не влечет за собой потери гидроизоляционных свойств.
По своим характеристикам диффузионные мембраны «Тектотен» имеют большой потенциал для широкого применения при устройстве навесных фасадов и кровель за счет высоких технических характеристик и невысокой стоимости по сравнению с аналогичной продукцией других марок. [79,80]
2.7.2.2. Геомембраны
Обычно геомембрана состоит из стандартной ПВП-мембраны, которая покрыта с внешней стороны фильтрующей мембраной из геотекстиля (нетканого полипропилена). Текстиль предотвращает заиливание системы частицами почвы, а конфигурация выступов образует водосточные каналы, по которым вода стекает в дренажную систему. Геомембраны изготавливаются на основе различных полимеров: полиэтилена, ПВХ, полипропилена. Но только геомембраны из полиэтилена высокой плотности стали неотъемлемой частью всех международных стандартов, обязательных при сооружении объектов, где требуется максимально эффективная гидроизоляция. Это связано, прежде всего, с высокой стойкостью этих мембран к длительному воздействию большинства органических и неорганических соединений. В сочетании с наилучшими механическими характеристиками, такими как высокое сопротивление разрыву и относительное удлинение при разрыве более 700 %, морозостойкостью и стойкостью к воздействию ультрафиолета достигается высокий стандарт надежности.
