Гидроизоляция конструкций, зданий и сооружений
Шрифт:

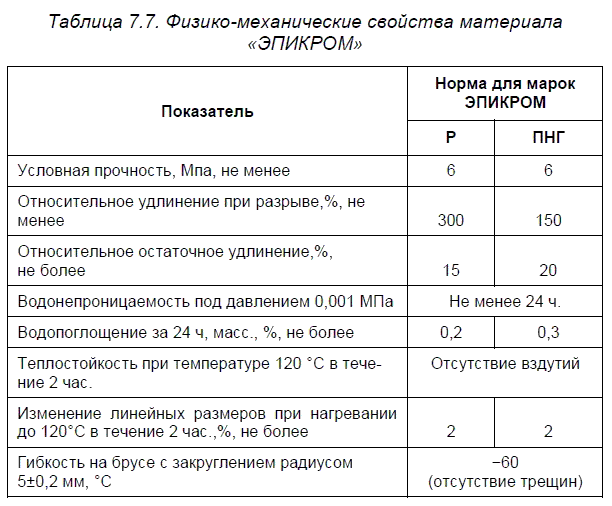

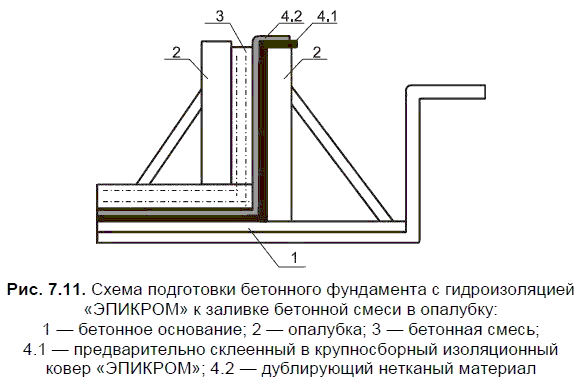

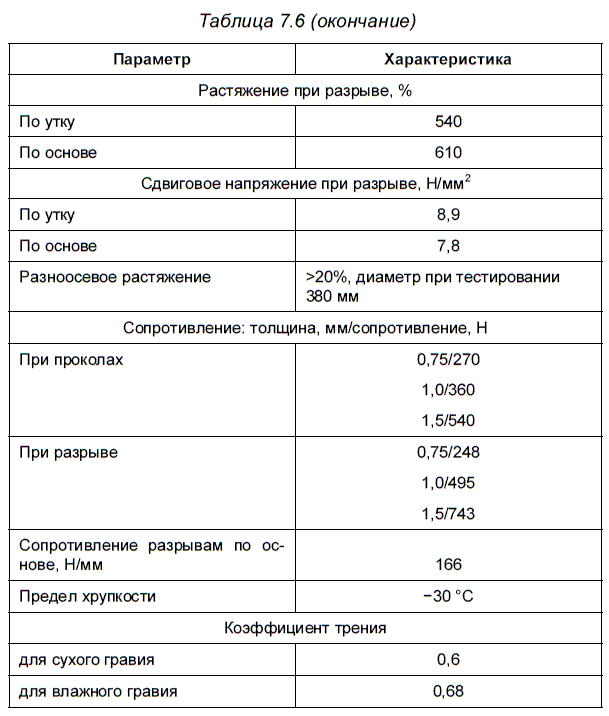

На рис. 7.11 представлен фрагмент бетонного фундамента, приготовленного к заливке, с защитным покрытием в опалубке.
Такое покрытие по своим физико-химическим свойствам предохраняет бетонную структуру от действия воды и агрессивных веществ со стороны внешней среды, обеспечивает необходимую изоляцию при образовании трещин в бетоне, не подвергается биологическому воздействию почвенных микроорганизмов. [118]
2.7.3. Отечественные паро-, гидроизоляционные
Производство ООО «Поли Пек-С» (г. Саров Нижегородской области) оснащено оригинальным оборудованием австрийской компании «Starlinger», позволяющим реализовать новейшие технологии производства тканой и нетканой полимерной продукции — мембранных (диффузионных) материалов.
Линейку материалов «ДЮК» представляют:
паропроницаемые мембранные (диффузионные) материалы «ДЮК-Д», одновременно служащие и ветроизоляцией;
группа современных подкладочных материалов «ДЮК-П» на полимерной основе как альтернатива пергамину;
геотекстиль «ДЮК» для армирования, дренажа и гидроизоляции в дорожном строительстве и земляных работах.
Главным достоинством этих материалов кроме высокого качества являются их низкие по сравнению с импортными аналогами цены.
Материалы «ДЮК» сертифицированы, а часть их запатентована.
Паропроницаемый мембранный (диффузионный) материал не имеет отечественных аналогов.
Основными требованиями к ветроизоляции являются способность материала выдерживать не только напор ветра и брызги дождя снаружи здания, но и пропускать избыточные испарения, образующиеся в утеплителе. Кроме того, паропроницаемость должна быть на уровне 30 г/м2/24 час., прочность не менее 480 Н/мм2 и 100 % водостойкость. Материалы «ДЮК» полностью соответствуют этим требованиям. Поэтому основными областями применения их в строительстве являются:
ветрозащита в навесных вентилируемых фасадах, облицованных вагонкой, сайдингом и т. п.;
подкровельная защита в вентилируемых кровельных системах с жестким покрытием типа асбоцементной черепицы, шифера, ондулина и т. п.
Ветрозащита устанавливается непосредственно под наружный слой фасада или кровли.
Марка «ДЮК» предлагает композитные полипропиленовые мембраны шириной 1,4 м собственного производства: «ДЮК-80 Д», «ДЮК-100 Д», «ДЮК-80 Д Мп» и «ДЮК-100 Д Мп» (табл. 7.8).
В качестве гидроизоляционного паронепроницаемого материала при строительстве зданий компания «Поли Пек-С» предлагает пленочные материалы:
для в кровли;
в качестве подстилающей парогидроизоляции и межэтажной системы пол-потолок;
для внутренней пароизоляции наружных стен и кровель при эффективных утеплителях типа URSA, ROCK-WOOL, ISOVER и т. п.;
для антиконденсатной гидропароизоляции утеплителей, конструкций.
Подстилающая гидропароизоляция межэтажной системы полпотолок обеспечивает, прежде всего, теплосбережение: тепло нижних этажей — нагретые воздух и пар — не концентрируются под кровлей и не перегревают ее. Кроме того, система полпотолок позволяет уберечь лежащие ниже этажи от затопления.
Аналогичные цели достигаются и при выполнении полов первого
2.7.4. Сухие строительные смеси НПО «ЗелТехПрогресс»
НПО «ЗелТехПрогресс» разработало и внедрило ряд специальных сухих строительных смесей как для масштабного, так и для индивидуального строительства. К ним относятся «Пласт-Гидро», «Пласт-Пломба», «Пласт-Шов-СК», «Пласт-ПОЛ-А», «Пласт-Пол-В».
Эти и другие материалы НПО «ЗелТехПрогресс» с 1999 года широко используются на объектах Москвы, Подмосковья и других регионов Российской Федерации, постоянно получая положительные отзывы.
«Пласт-Гидро» — сухая гидроизоляционная смесь мембраннопроникающего действия. При разработке этого материала стояла задача создания для бетонных, кирпичных и каменных конструкций многофункционального, эффективного состава, способного одновременно гидроизолировать, отсекать капиллярную влагу и предохранять от коррозии арматуру. В результате вариаций специальных модификаторов была получена смесь «Пласт-Гидро», обеспечивающая уникальные эксплуатационные и технические характеристики. Высокая эффективность смеси позволяет использовать ее для тонкослойной изоляции (2–5 мм): при нанесении на пористую основу (бетон, кирпич, дерево) создается высокопрочная водонепроницаемая гидроизоляция мембранного типа, значительно повышающая водонепроницаемость материала. Этот эффект достигается проникновением химически активной части раствора в поры основания и дальнейшей его кристаллизацией. В зависимости от структуры основания химически активная часть раствора проникает на глубину 30–40 мм, образуя высокопрочный слой внутренней приповерхностной гидроизоляции. При этом полная прочность гидроизоляционного слоя (М600) и водонепроницаемость (W10-W12) достигается по истечении 28 суток с момента нанесения раствора.
Объемная кристаллизация с проникновением вглубь материала основания происходит и после указанного срока, если в процессе эксплуатации происходит случайное поступление воды в тело конструкции (паводковые воды, образование сдвиговых трещин), то есть происходит реактивация процесса кристаллизации химически активной части с заращиванием вновь появляющихся пор и дефектов. [83]
2.8. Бентонитовая гидроизоляция для подземного строительства
Анализ современных гидроизоляционных материалов для подземного строительства, в том числе появившихся на рынке России в последнее время, показывает, что весьма эффективными являются гидроизоляционные материалы на основе натриевого бентонита.
Бентонит — это особый тип глин, основным минералом которых является монтмориллонит, определяющий их высокие адсорбционные, вяжущие и коллоидные свойства.
Для лучших сортов натриевых бентонитов коэффициент фильтрации составляет 1x10– 11 м/сек. Благодаря этим свойствам, бентонит издавна используется для различных целей, в т. ч. в качестве гидроизоляции.
Для изоляции фундаментов и подземных сооружений с наружной стороны (со стороны поступления воды) возможны следующие решения:
