В.В.Пэдуре – главный конструктор Ново- Алмиралтейского завода
Глава 3.2. ГА "Поиск-2": разработка проекта 1832
В связи с повышенными требованиями ТТЗ на проектирование ГА "Поиск-2", он, в какой-то мере повторяя 1825-й, значительно отличался от него как по принятым техническим решениям, так и по полученным характеристикам. В процессе разработки эскизного проекта 1832 выяснилось, что, с учетом установленных сроков строительства, прочный корпус
Для прочного корпуса приняли цилиндрическую оболочку, подкрепленную внутренними тавровыми шпангоутами, как наиболее исследованную прочнистами и отработанную технологами. Концевые переборки - традиционно полусферические, с вырезами, подкрепленными вварышами входного люка в корме и иллюминаторов в носу.
От применения сферопластика отказались ввиду неопределенности с его поставкой, а главное – из-за его ожидаемых неудовлетворительных характеристик намокания под давлением и удельного веса около 0,7 т/м^3 , что превышало относительный вес прочного корпуса (0,6 т/м^3 ).
Все это определило архитектуру аппарата с развитыми носовой и кормовой оконечностями, развитой килевиной и низкой надстройкой с кормовым ограждением входного люка, по типу американского ГА "Aluminaut". Архитектура определила и тип движительно-рулевого комплекса в составе маршевой кормовой поворотной в горизонтальной плоскости колонки с винтом фиксированного шага в насадке, вертикального винта регулируемого шага в насадке, установленного в надстройке вблизи мидельшпангоута, и подруливающего горизонтального устройства типа "винт фиксированного шага в трубе", в носовой оконечности.
Для экономии бортовых запасов электроэнергии (батареи погружных свинцово-кислотных аккумуляторов емкостью 680 А-ч в контейнерах в килевине) в качестве приводов гребных винтов были приняты асинхронные погружные электродвигатели переменного тока со статическими преобразователями тока мощностью на валу 6 и 10 кВт.

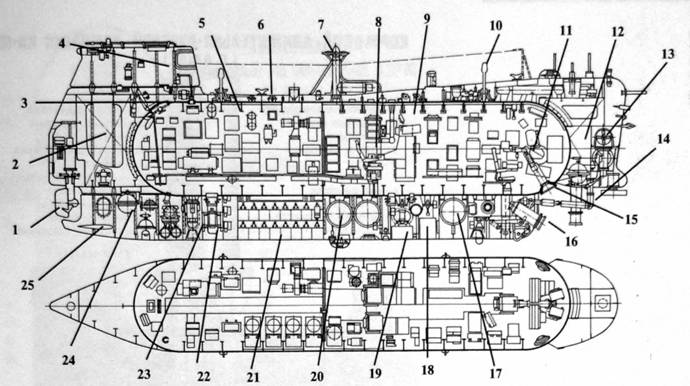

Общее расположение глубоководного аппарата “Поиск-2” проекта 1832. 1 – кормовая поворотная колонка; 2 – кормовая балластная цистерна; 3 – входной люк; 4 – ограждение входного люка; 5 – агрегатный отсек; 6 – прочный корпус; 7 – вертикальный винт регулируемого шага; 8 – пост командира; 9 – обитаемый отсек; 10 – спускоподъемное устройство; 11 – пост помощника командира по НИР; 12 – носовая балластная цистерна; 13 – горизонтальное подруливающее устройство; 14 манипуляторное устройство; 15 – носовые иллюминаторы; 16 – телевизионная камера; 17 – заместительная цистерна; 18 – контейнер твердого балласта; 19 контейнер вспомогательной аккумуляторной батареи; 20 – уравнительная цистерна; 21 – основная аккумуляторная батарея; 22 – насосный агрегат системы гидравлики; 23 – кормовой подводный якорь; 24 – кормовая дифферентная цистерна; 25 горизонтальный стабилизатор

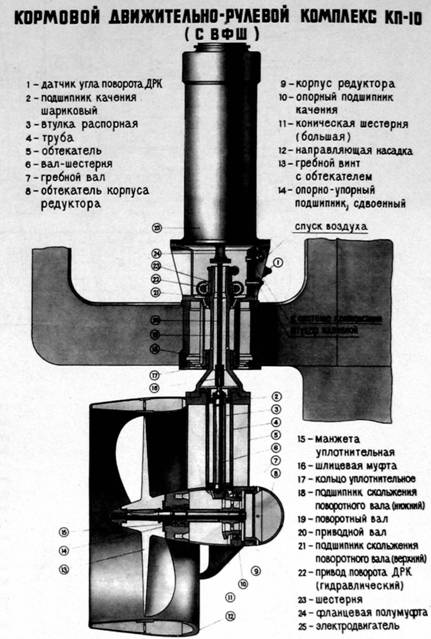

Кормовая двнжительно-рулевая колонка
Судовые системы (уравнительно-заместительная, дифферентная, погружения-всплытия, ВВД, гидравлики и жизнеобеспечения) принципиально были приняты аналогичными проекту 1825, только для регенерации воздуха в прочном корпусе

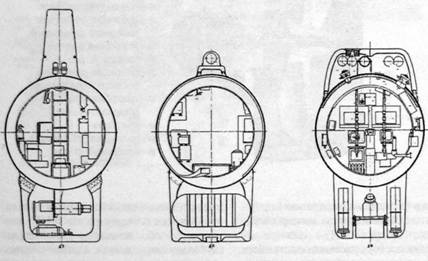

Прочный корпус был разделен герметичной переборкой на два отсека – носовой, где размешался экипаж, и кормовой – агрегатный. В носовом отсеке были организованы три зоны: на левом борту – пост командира с пультом управления ГА и навигационными системами, на правом борту – пост его помощника по электромеханической части (ЭМЧ) с пультом управления всеми судовыми системами и связью, в носовой оконечности – пост помощника командира по научно-исследовательским работам (НИР), с которого производилось управление всем научно-исследовательским и поисковым оборудованием, а также манипуляторным устройством.
Управление аппаратом и бортовыми системами предусматривалось дистанционно (с пультов командира и его помощника по ЭМЧ) и автоматически. Кроме того, предусмотрели управление движением с выносного пульта, размещавшегося либо в ограждении входного люка, либо у пульта помощника командира по НИР. Автоматика обеспечивала управление глубиной погружения, стабилизацию заданной глубины погружения и у правления, курса стабилизации и все это на ходу и без хода. Предусматривалось ручное дистанционное управление разворотом кормовой колонки, дифферентом ГА, разворотом кормовой колонки и дифферентом в аварийном режиме, скоростью хода и глубиной погружения.
Ручное управление на ходу по курсу и глубине предусматривалось единой рукояткой управления, расположенной на пульте командира.
Система предусматривала автоматическую отдачу аварийных грузов при превышении установленной глубины погружения ГА, дистанционное управление бортовыми системами и устройствами, а также световую сигнализацию текущего положения устройств и арматуры.
Для безусловной надежности работы всех систем, устройств и корпусных конструкций предусматривались увеличение коэффициента запаса прочности прочного корпуса до 1,5 от рабочего давления, непременная проверка всех прочных конструкций перед их установкой на ГА наружным испытательным давлением, ударостойкость не менее 5 g, работоспособность после воздействия температур от 5 до 50° С, степень надежности – не менее 0,99.
Вертикальный винт регулируемого шага
Для обеспечения высокой степени безопасности экипажа были предусмотрены гидравлические резаки тросов подводных якорей с электрическим управлением из прочного корпуса; контейнер с твердым балластом массой в воде, равной массе воды в полном объеме уравнительной цистерны, отдавался подрывом пироболтов его крепления с электрическим управлением с пульта командира; затвор дифферентной системы, выпускающий из нее ртуть, можно было открыть подрывом пиропатрона с электрическим управлением с пульта командира; контейнер с вспомогательной аккумуляторной батареей отдавался подрывом пироболтов его крепления с электрическим управлением с пульта командира.
Источники электропитания всех аварийных средств, средства регенерации воздуха и пожаротушения в прочном корпусе, средства радиосвязи были дублированы.
Состав радиоэлектронного вооружения по эскизному проекту 1832 значительно превосходил таковой на 1825-м.
Для инструментального поиска находящихся на материковом склоне объектов разрабатывалась поисковая гидролокационная станция кругового и бокового обзора с необходимой дальностью действия и разрешающей способностью. Для точного определения места подводного объекта и текущего места положения ГА проектом предусматривалась навигационная гидроакустическая система с донными маяками-ответчиками, устанавливаемыми как с борта аппарата, так и с борта судна-носителя.
