Согласовывались частные технические задания, стоимости работ и заключались контрагентские договоры. Только к концу 1968 г. стали поступать первые технические проекты соисполнителей, которые необходимо было рассмотреть и дать свои замечания по их стыковке с проектом ГА в целом, а после устранения замечаний бюро и заказчика – утвердить.
Не дожидаясь результатов всех контрагентских технических проектов, в бюро велась разработка документации технического проекта 1832, которую удалось завершить в марте 1969 г. и направить на заключение базовым институтам отрасли и в институты ВМФ.

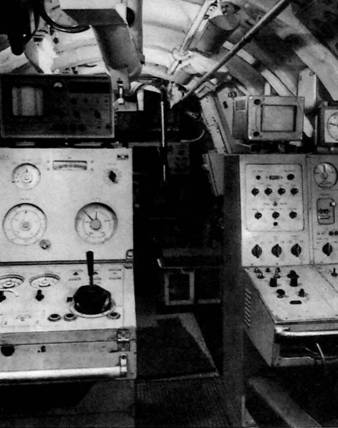

Пульты

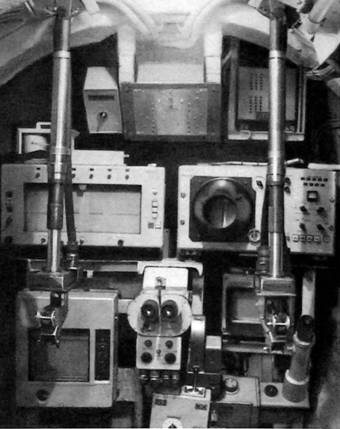

Пульт помощника командира по научно-исследовательской работе
Проект не был подтвержден модельными испытаниями прочного корпуса ЦНИИ им. акад. А.Н.Крылова по вине завода "Красное Сормово", не поставившего необходимых моделей; проектом погружных электродвигателей завода "Электросила"; проектом погружных электрических аккумуляторов НИАИ; проектом погружного насосного агрегата системы гидравлики ЦНИИ АГ и проектами научно-исследовательского оборудования, заказчиком которого был ВМФ.

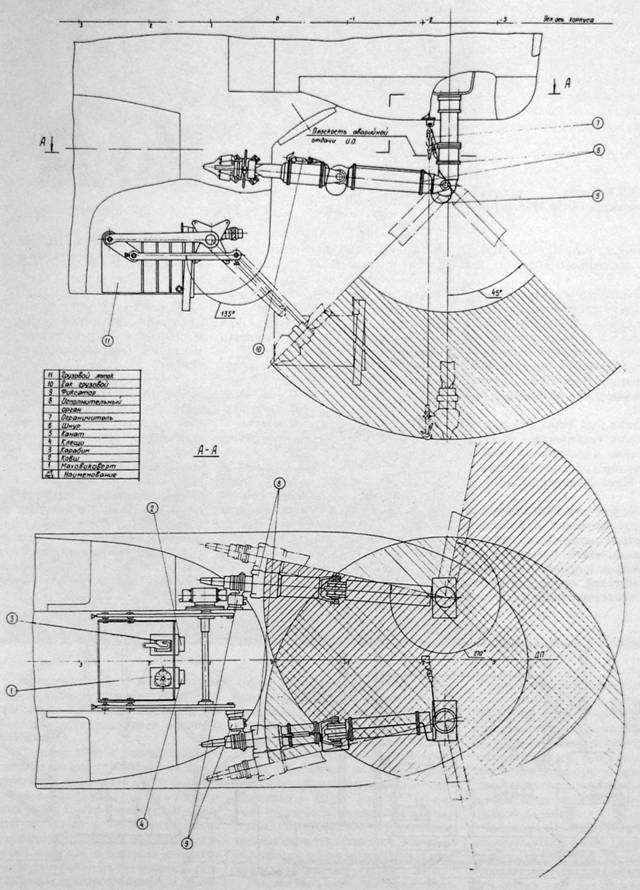

Манипуляторное устройство
После получения от соответствующих министерств-соисполнителей подтверждения заложенных в проект характеристик комплектующего оборудования, по которому не были завершены технические проекты, ВМФ и Минсудпром в мае 1969 г. своим решением утвердили технический проект 1832.
До конца года бюро, получив недостающие технические проекты, приступило к разработке рабочей конструкторской документации по заказу Ново-Адмиралтейского завода.
Общее расположение оборудования, трубопроводов и кабельных трасс отрабатывалось на натурном деревянном макете в макетной мастерской бюро и принималось макетной комиссией, состоящей из экипажа, представителей институтов ВМФ и промышленности. На натурных стендах опытного производства отрабатывались опытные образцы аварийных устройств, а в построенной камере высокого давления "ДК-320" (320 кГс/см^2 ) испытывались опытные образцы комплектующего оборудования.
Наблюдение от ВМФ за разработкой рабочей конструкторской и эксплуатационной документации было поручено военному представительству ВП 289 МО. Старшим наблюдающим по проекту 1832 был назначен О.В.Корытов.
В 1970 г. завод по заказным ведомостям, разработанным бюро, заказал материалы и комплектующее оборудование по договорам с контрагентами. Тем временем бюро закончило разработку эксплуатационной технической документации и вело конструкторское сопровождение работ по строительству опытного "Поиска-2".
О.В.Корытов – старший наблюдающий по проектам 1832 и 1906 от ВМФ

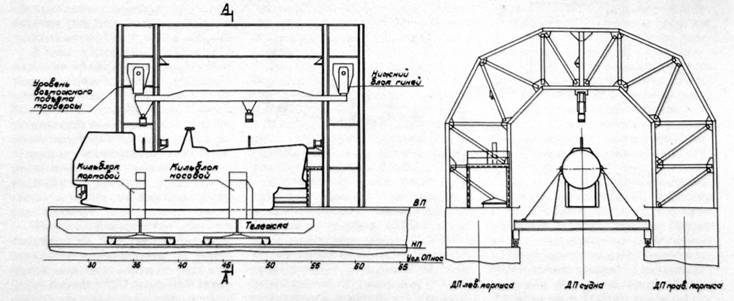

Схема установки “Поиска-2” на спасательном судне “Коммуна”
Постройка и сдача опытного ГА "Поиск-2"
Строительство
Отдел заводских строителей опытного ГА возглавлял главный строитель Д.Т.Логвиненко. В конце 1969 г. завод-строитель получил от Ижорского завода необходимый прокат и поковки, в марте 1970 г. сварил прочный корпус и провел его гидравлические испытания, в том числе наружным давлением, во вновь построенной плавучей док-камере "ДК-250". Корпус ГА был установлен в ангаре цеха 15, соседним с тем, где производилась сборка опытного "Севера-2". Опытный "Поиск-2" получил заводской номер 01650.
Спуск “Поиска-2” с “Коммуны"
Конструкторским обеспечением работ руководил главный конструктор завода В.В.Пэдуре. Приемку работ завода осуществляли офицеры ВП 208 МО.
С конца 1970 г. конструкторское сопровождение строительства опытного ГА осуществляло ЦПБ "Волна" в связи с передачей туда всех проектных работ. Группа технической помощи на заводе и производственные подразделения бюро под руководством Сапожкова и Кацмана оперативно решали технические вопросы, возникавшие при постройке ГА, и производили необходимую корректировку конструкторской документации.
Своевременно произведя заказ необходимых материалов и комплектующего оборудования по согласованным еще "Рубином" ведомостям, завод с большими трудностями выбивал необходимые поставки серийного оборудования. Еще сложнее обстояли дела с опытными и экспериментальными образцами, разрабатывавшимися и поставлявшимися заводу через заказчика и ЦПБ "Волна". "Творческая мастерская" принимала все возможные меры по обеспечению своевременности этих поставок, вплоть до обращения в министерства должников через Совет директоров и ВПК.
Но, тем не менее, поставки комплектующего оборудования шли с большим отставанием от утвержденного графика строительства с окончанием в 1972 г. Особенно остро дело обстояло с поставками стеклопластиковых конструкций, масштабных моделей для прочностных испытаний корпуса, погружных аккумуляторов, погружных электродвигателей и электромагнитов, погружного гидрокомплекса, манипуляторного устройства, уровнемеров и сигнализаторов уровня воды уравнительно-заместительной системы.
Только к сентябрю 1973 г. Ново-Адмиралтейскому заводу удалось укомплектовать опытный "Поиск-2" всем необходимым оборудованием и спустить его на воду. Без наладки и проверки части систем и устройств, ГА был погружен в транспортный плавдок и отправлен на сдаточную базу в Севастополь для завершения швартовных и проведения ходовых заводских испытаний. Ответственным сдатчиком был назначен строитель Ш.Ш.Гертик, сдаточными механиками – Г.Т.Кутузов и А.Ф.Иванов, опытнейшие мастера цеха 15.
Тем временем в бюро шла разработка и согласование программ и методик заводских ходовых и государственных испытаний "Поиска-2".
7 декабря 1973 г. в Севастополе "двойка" была погружена на СПС "Коммуна", соответствующие ремонт и переоборудование которого были только что завершены на Севастопольском морском заводе. Это судно находилось в составе бригады АСС Черноморского флота; командиром его был опытный моряк Я.М.Туровский.
Экипаж глубоководного аппарата, подчиненный командиру бригады АСС А.Ф.Старовойтову, состоял из трех офицеров: командира С.П.Антоненкова и его заместителей А.П.Мосунова (по ЭМГ) и А.В.Павлова (по НИР), В него также входили четыре мичмана, отвечавших за техническую подготовку и обслуживание судна.
