var
Angle : Single = 0.0;
function TfrmD3D.GenPoints : HRESULT;
var
pVertices : PByte;
hRet : HRESULT; i : Integer;
const
Step = 2 * Pi / MAXPOINTS;
begin
for i := 0 to MAXPOINTS - 1 do with VPoints [i] do begin
X := 150 + cos (Angle + Step * 5 * i) * i / 20;
Y := 150 + sin (Angle + Step * 5 * i) * i / 20;
end;
Angle := Angle + 0.1;
if Angle > 2 * Pi then Angle := Angle - 2 * Pi;
hRet := FD3DVB.Lock(0, SizeOf(VPoints), pVertices, 0);
if Failed (hRet) then begin
Result := hRet;
Exit;
end;
Move (VPoints, pVertices^, SizeOf(VPoints));
Result := FD3DVB.Unlock;
end;
Режимы
В этом разделе нам предстоит познакомиться с тем, как можно получать и менять характеристики воспроизведения примитивов.
Методы GetRenderState И SetRenderState объекта воспроизведения используются для получения и задания текущих режимов воспроизведения, установок, определяющих, в частности, некоторые характеристики рисования примитивов.

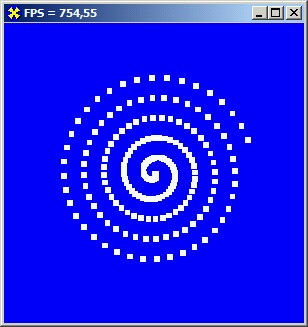

Познакомимся с этими методами на конкретной задаче. В проекте каталога Ех10 рисуется знакомая нам по предыдущему примеру вращающаяся спираль, но теперь со временем размеры точек изменяются (рис. 7.4).
В переменную startPointsize типа DWORD при инициализации помещаю значение, соответствующее размеру точек, принятому по умолчанию:
FD3DDevice.GetRenderState(D3DRS_POINTSIZE, StartPointsize);
Проверку корректности опускаю. Первый аргумент метода - символическая константа, определяющая, какой режим опрашивается. Второй - переменная, в которую помещается результат. Вы можете получить список возможных режимов из файла справки по DirectX, либо обратиться к содержимому модуля DirectXGraphics.pas. Имена этих констант начинаются с префикса "D3DRS_"; по имени константы обычно становится понятно, о каком режиме идет речь.
Для изменения размеров точек увеличиваю текущее значение на небольшое значение. После того как достигнут некоторый предел, задается первоначальный размер точек:
FD3DDevice.GetRenderState(D3DRS_POINTSIZE, PointSize);
FD3DDevice.SetRenderState(D3DRS_POINTSIZE, trunc (1.001 * PointSize));
if PointSize > 1.02 * StartPointSize
then FD3DDevice.SetRenderState(D3DRS_POINTSIZE, StartPointSize);
Первым аргументом метода setRenderState является точно такая же константа, что и для метода GetRenderState; второй аргумент теперь содержит устанавливаемое значение.
Тип второго аргумента обоих методов должен быть именно DWORD, хотя само значение может трактоваться как булево или вещественное. Например, для размера точки значение по умолчанию устанавливается как 1.0, т. е. вещественное число. Записываемое число тоже интерпретируется как вещественное, но для осмысленной манипуляции с параметром надо выполнять преобразование. Если необходимо увеличить размер точки в два раза по сравнению со значением, принятым по умолчанию, следует объявить отдельную
wrk := 2.0;
FD3DDevice.SetRenderState(D3DRS POINTSIZE, PDWORD (@wrk)^);
Разработчики рекомендуют методы, изменяющие настройки воспроизведения, такие как SetRenderState, вызывать при установленном состоянии воспроизведения, т. е. после вызова
метода BeginScene и до вызова метода End-Scene.
Посмотрите проект каталога Ex11: работа его не отличается от предыдущего примера, но код манипуляции с размером точки гораздо понятнее:
var
PointSize : Single = 1.0;
...
PointSize := 1.3 * PointSize;
if PointSize > 10.0 then PointSize := 1.0;
FD3DDevice.SetRenderState(D3DRS_POINTSIZE, PDWORD (@PointSize)^);
Второй аргумент методов для некоторых режимов служит булевым флагом, включающим или отключающим режим. В этом случае аргумент может записываться так: DWORD (True).
Вы наверняка обратили внимание, что при увеличении размера точки превращаются в квадратики. Этим можно пользоваться, чтобы нарисовать подобные примитивы, но увеличивать размер точки можно лишь до некоторого предела, поэтому таким образом получится изобразить только небольшие квадраты.
Блоки установок

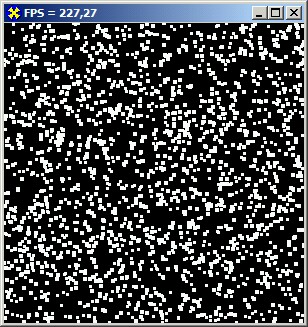

Direct3D позволяет запоминать и именовать наборы установок воспроизведения, при этом необходимый режим назначается вызовом одной команды. В проекте каталога Ех12 экран усеивается хаотически располагающимися точками. Нововведение здесь в том, что точки различаются по размеру: одна половина из них имеет размер, в три раза превышающий принятый по умолчанию, а другая - размер, в четыре раза больше обычного (рис. 7.5).
При инициализации создаем два блока установок для различных размеров точек. Идентификаторами являются переменные типа DWORD, значения которых задаются системой:
PointSize := 4.0; // Устанавливаемый размер точек
with FD3DDevice do begin
BeginStateBlock; // Начало описания блока установок
SetRenderState(D3DRS_POINTSIZE, PDWORD (@PointSize)^);
EndStateBlock (PointSize4); // Конец описания блока установок
end;
PointSize := 3.0; // Второй блок установок, другой размер точек
with FDSDDevice do begin
BeginStateBlock;
SetRenderState(D3DRS_POINTSIZE, PDWORD (@PointSize)^);
EndStateBlock (PointSizeS);
end;
Обратите внимание, что само создание блоков установок никак не влияет на режимы воспроизведения, т. е. в данном случае размеры точек пока остаются первоначальными.
Массив вершин примитивов заполняется беспрерывно случайными координатами, а перед воспроизведением первой половины точек вызываем метод ApplyStateBiock и устанавливаем режимы воспроизведения в нужный набор состояний. Единственным аргументом метода является имя нужного блока:
