hRet := FD3DDevice.ApplyStateBiock (PointSize3);
// Рисуем первую половину точек
hRet := FDSDDevice.DrawPrimitive(D3DPT_POINTLIST, 0, MAXPOINTS div 2);
// Устанавливаем режим 4-кратного размера точек
hRet := FDSDDevice.ApplyStateBiock (PointSize4);
// Рисуем вторую половину точек
hRet := FDSDDevice.DrawPrimitive(D3DPT_POINTLIST,
(MAXPOINTS div 2) - 1, MAXPOINTS div 2);
Надеюсь, что все понятно, лишь ограничусь небольшим замечанием. Разработчики рекомендуют вызывать метод ApplyStateBiock, как
Окрашенные вершины
В предыдущих примерах рисовались точки белого цвета, теперь мы научимся окрашивать наши примитивы. Для этого необходимо задавать цвет каждой вершины примитива и использовать соответствующий FVF-флаг.

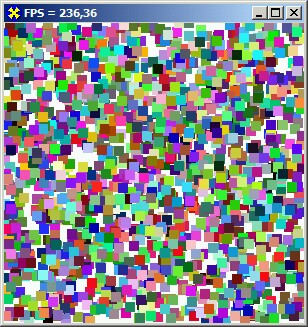

В проекте каталога Ех13 экран заполняется хаотически расположенными разноцветными точками (рис. 7.6).
Запись формата вершин дополнилась полем, хранящим цвет вершины, тип ее DWORD:
type
TCUSTOMVERTEX = packed record
X, Y, Z, RHW : Single;
Color : DWORD; // Добавлено новое поле
end;
Поскольку FVF-флаг задается в нескольких местах кода, вводим пользовательскую константу, хранящую нужную нам комбинацию:
const
D3DFVF_COSTOMVERTEX = D3DFVF_XYZRHW or D3DFVF_DIFFUSE;
Порядок, в котором перечисляются эти константы, безразличен, но порядок перечисления полей в записи формата вершин предопределен графической системой. При считывании данных из потока будет подразумеваться, что первыми идут координаты вершин, за ними следует цвет (диффузная составляющая).
Итак, теперь прибавляется дополнительная константа, которую будем трактовать пока как включение режима окрашивания вершин примитивов.
При инициализации массива вершин поле цвета заполняется случайным значением:
for i := 0 to MAXPOINTS - 1 do
with VPoints [i] do begin
Z := 0.0;
RHW := 0.0;
Color := D3DCOLOR_XRGB(random (256), random (256), random (256));
end;
В остальном код примера не содержит ничего для нас нового, поэтому разбирать его здесь не будем.

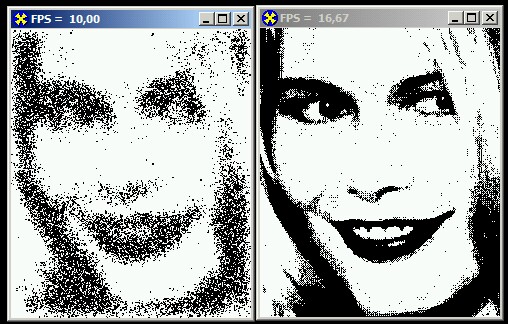

В следующем примере (проект каталога Ех14) окрашивание вершин используется для создания черно-белого изображения. Пример весьма занятный: из облака хаотически располагающихся точек выстраивается упорядоченный образ (рис. 7.7).
Изображение формируют 20 898 отдельных примитивов. Первоначально координаты их задаются хаотически, для каждой точки вычисляется шаг смещения. Текстовый файл содержит координаты окончательного положения точки. За 100 шагов каждая точка должна достичь финишного положения:
type
TStep = packed record //
StepX, StepY : Single;
end;
var
Steps : Array [0..MAXPOINTS - 1] of TStep; // Шаги для каждой точки
function TfrmD3D.InitPoints : HRESULT;
var
pVertices : PByte;
hRet : HRESULT;
i : Integer;
t : TextFile;
wrkX, wrkY : Integer;
begin
AssignFile (t, 'points.txt');
Reset (t);
for i := 0 to MAXPOINTS - 1 do begin
ReadLn (t, wrkX, wrkY);
with VPoints [i] do begin
X := random (240);
Y := random (289) ;
// Каждая точка должна достичь своего положения за 100 шагов
Steps [i].StepX := (wrkX - X) / 100;
Steps [i].StepY := (wrkY - Y) / 100;
Z := 0.0;
RHW := 0.0;
Color := 0;
end;
end;
CloseFile (t);
...
Переменная Pointsize управляет текущим размером точки, первоначально ее значение установлено в 5.0. При перемещении точки размер ее последовательно уменьшается и через 100 шагов должен стать единичным:
function TfrmD3D.MovePoints : HRESULT;
var
pVertices : PByte; hRet : HRESULT;
i : Integer;
begin
PointSize := PointSize - 0.04; // Уменьшение размера точки.
FD3DDevice.SetRenderState( D3DRS_POINTSIZE, PDWORD(@PointSize)");
for i := 0 to MAXPOINTS - 1 do begin
with VPoints [i] do begin
X := X +- Steps [i].StepX; // Перемещение точки
Y := Y + Steps [i].StepY;
end;
end;
В цикле ожидания сообщения подсчитывается количество обновлений положения точек. Для их первой сотни вызывается функция MovePoints. Шоу можно повторить нажатием пробела:
procedure TfrmDSD.FormKeyDown(Sender: TObject; var Key: Word;
Shift: TShiftState);
begin
if Key = VK_ESCAPE then Close else
if Key = VK_SPACE then begin
InitPoints; // Заново разбрасываем точки
PointSize := 5.0; // Размер точек снова пятикратный
Count := 0; // Очередная сотня кадров
end;
end;

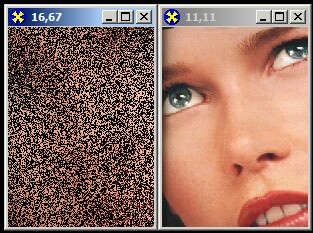

Следующий пример, проект из каталога Ех15, построен по аналогичной схеме, но примитивы на секунду покрывают всю клиентскую часть окна, чтобы затем снова разлететься (рис. 7.8).
Для задания образа используется растровое изображение размером 200x146 пикселов, цвет каждого примитива определяется цветом пиксела растра:
const
MAXPOINTS = 200 * 146;
function Tf гтаОЗО.InitPoints : HRESULT;
var
pVertices : PByte;
hRet : HRESULT;
i, j, k : Integer;
bmp : TBitMap;
R, G, В : Byte;
begin
bmp := TBitMap.Create;
