Снятые с вооружения американской армии М3, передавались другим странам, где после ряда модернизаций находятся и сейчас.

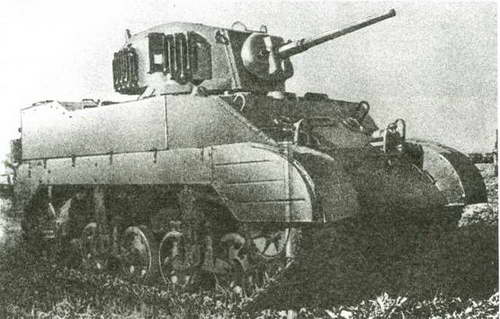

Американский легкий танк М5А1
Американский легкий танк М5
С июля 1943 года стал выпускаться улучшенный вариант легкого танка М3, получивший обозначение М5 (модификации М5 и М5А1). На первый взгляд они походили на М3, однако получили
В кормовой части стояли два бензиновых 8- цилиндровых мотора, крутящий момент от которых через гидромуфту и коробку передач с гидравлическим управлением передавался к двух- ступенчатому планетарному редуктору. Механизмом поворота служил двойной дифференциал. На М5А1 ввели автоматическое переключение передач. Несмотря на то, что удельная мощность М5 была ниже, чем у М3 (14.1 и 17,6 л.с./т соответственно), применение гидромеханической силовой передачи позволило получить большую скорость.
М5А1 получили новую башню, с кормовой нишей под радиостанцию, дублированным электрогидравлическим и ручным механизмом поворота, которым могли пользоваться наводчик и командир, – последний при этом выполнял роль наводчика. Улучшили систему установки пушки и смотровые приборы, герметизировали люки и добавили аварийный лючок в днище. Вес М5 достиг 15 т), М5, выпускавшиеся в 1943 – 1944 годах в ограниченном количестве, имели практически те же недостатки, что и М3, но были надежны и сравнительно просты в производстве. К концу войны американцы заменили их легкими М24 другой конструкции.
М5 долго состоял в армии США и других стран, поставлялся по ленд-лизу в Англию (где назывался «Стюарт» V1) и в СССР.
На его базе в 1942 году создали 75-мм самоходную гаубицу М8. Артсистема располагалась во вращающейся, открытой сверху, литой башне, люки механика-водителя и его помощника перенесли на лобовой лист, угол наклона которого немного увеличили. До января 1944 года выпустили 1773 М8, часть которых использовалась в войне в Корее (1950 – 1953 гг.).
Американский средний танк М3
В июне 1940 года американское командование заказало промышленности новый средний танк, являвшийся развитием малосерийного М2 с усиленным вооружением и бронированием. Поскольку не было опыта установки в башне 75-мм пушки, ее разместили в корпусе в специальном спонсоне. Так возник «М3 средний», первый опытный экземпляр которого появился в январе 1941 года.
Ходовую часть М2 сохранили, только ширину гусеницы довели до 30,5 см. В конструкции использовали большие листы гомогенной брони, которые крепились заклепками или сваркой, а также литые детали: маску 75-мм пушки, башню, командирскую башенку и др.
Особеностью «М3 среднего» было трехъярусное расположение вооружения. В башне с 37-мм пушкой и спаренным пулеметом, вращающимся поликом и гидроприводом для горизонтальной наводки, размещались три танкиста. В командирской башенке был пулемет с ограниченными углами вертикальной
М3 строились несколькими заводами, как дизельные, так и карбюраторные. Это осложняло ремонт и обслуживание, а также подготовку танкистов и технического персонала.
Крайне неудачна была и форма корпуса: танк был высок, громоздок, Вертикальные броневые листы служили плохой защитой. Проходимость была низкой, ремонт в полевых условиях затруднен, Все эти недостатки были известны с самого начала, но за неимением лучшего М3 все же был пущен в производство. Улучшить его в ходе производства не удалось, и вскоре ему на смену пришел танк М4.
«М3 средний» выпускали с апреля 1941-го по декабрь 1942 года в шести модификациях: М3, М3А1, М3А2, М3АЗ, М3А4, М3А5. Было изготовлено 6258 машин, отличавшихся типом двигателя и способом изготовления корпуса. У первой модификации он был на заклепках, а на М3А1 литым. Модификации А2 и A3 получили сварные корпуса, а на М3А4 и А5 вернулись к заклепкам. Использовались радиальные авиамоторы (М3, М3А1, А2), дизели (М3АЗ, А5) и карбюраторные рядные двигатели (М3А4). В последнем случае пришлось удлинить корпус, что привело к увеличению массы до 29 т,
На базе «М3 средний» создали 105-мм самоходную гаубицу М7 «Прист» (с февраля 1942 по 1954 год выпущено более 4200).
Впервые в бою «М3 средний» приняли участие 26 мая 1942 года в составе английской армии под Эль-Газала в Северной Африке. Они оказались лучше вооружены и бронированы, чем немецкие и особенно итальянские танки. Но появление модернизированных немецких танков T-IVF с длинноствольной 75-мм пушкой ликвидировало это преимущество. М3 в конечном счете оказались очень уязвимыми.
Почти 1400 «М3 средних» поставили в СССР. В английской армии их называли «Ли», а строившиеся по английским заказам, с измененной башней – «Грант».

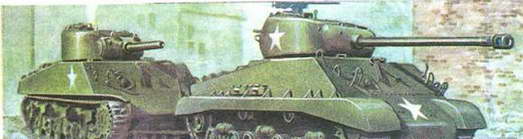

Американские танки М4А3Е8 (справа) и М4

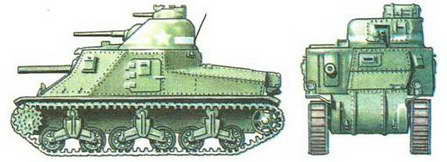

Американский средний танк М3А4
Американский средний танк М4 «Шерман»
Американцы сознавали недостатки М3, и как только его передали в производство, приступили к разработке нового (март 1941 г.). Конструкторы Рок-Айлендского арсенала, сохранив вначале ходовую и моторно-трансмиссионную части предшественника, изготовили корпус рациональной формы, вооружение поместили во вращающейся башне. В сентябре 1941 года прототип Т6 показали командованию, и тогда же приняли решение о постепенном переводе заводов с производства М3 на М4. Опытный экземпляр М4 был готов в феврале 1942 года. От Т6 он отличался отсутствием люков в бортах корпуса. Всего лишь через 13 месяцев после принятия решения о создании нового танка началось его производство в нескольких модификациях, отличавшихся двигателями, ходовой частью, вооружением и способом изготовления корпуса и башен.
