Выполнял задание отдел новых разработок, который с 1936 года возглавил Э. Адерс (1881 – 1944), будущий «тигерфатер» («отецтигров»). Первым его танком был DW1, изготовленный в одном экземпляре, ходовая часть которого состояла из расположеннных в шахматном порядке пяти катков на борт на индивидуальной торсионной подвеске.
В 1938 году появился DW2 с подобным размещением опорных катков и скоростью 35 км/ч. Оставив на время эксперименты с ним, Адерс приступил в соответствии с предложением управления вооружений, сделанным в сентябре 1938 года, к созданию танка весом 30 т. Одновременно такой же заказ дали фирмам MAN, «Даймлер-Бенц» и конструкторскому бюро известного изобретателя Фердинанда Порше.
Будущая машина получила индекс VK3001 (H) (Vers nchskonstruktion). Первые две цифры обозначали проектный вес, последний порядковый номер образца, HI – от Henschel. Проект Порше именовался VK3001(P).
Адерс
У Хеншеля изготовили по два (в марте и октябре 1941 г.) незначительно различавшихся прототипа. Они были тщательно испытаны, и их удачные решения использовали позже. При боевой массе 32 т двигатель мощностью 300 л.с. обеспечивал скорость лишь в 25 км/ч. Ходовая часть состояла из 7 одинарных и парных катков, расположенных в шахматном порядке и 3 поддерживающих роликов. Вооружение состояло из короткоствольной 75-мм пушки и двух пулеметов. Танк был защищен 50-мм броней в лобовых деталях корпуса и башни и 30-мм по бортам. Экипаж – 5 человек. Пока шли работы с VK3001(H), началась Великая Отечественная война, и немцы познакомились с нашими Т-34. «Хеншелевский» танк, конечно, не мог конкурировать с ним.
Но сами машины не пошли на слом: на два корпуса VK3001(H) в начале 1942 года, установили в броневой, открытой сверху и сзади рубке мощную 128-мм пушку и пулемет. Самоходка предназначалась для борьбы с советскими тяжелыми танками и была, по-видимому, первой пробой в этой роли. Ее боевая масса 35 т, экипаж – 5 человек, скорость 25 км/ч. Корпус спереди защищала броня толщиной 50, а с бортов и на рубке – 15 мм.
Самоходки действовали на Восточном фронте, одна в конце 1943 года была захвачена почти исправной и ныне экспонируется в танковом музее.
Порше, уложившись в заданный вес – 30 т, зимой 1940/41 года изготовил две машины. Его танк с двумя двигателями воздушного охлаждения развил скорость 60 км/ч! Порше использовал продольную торсионную подвеску шести катков на борт и электротрансмиссию. Однако освоить столь сложную конструкцию в сжатые сроки военного времени промышленность не могла, и дело у Порше не пошло.
Еще в мае 1941 года «Хеншель» получил заказ на танк VK3601(H) с 100-мм броней и пушкой, которая могла бы пробивать броню толщиной 100 мм с расстояния 1500 м. Машина весом 40 т (скорость 40 км/ч) получила ходовую часть из восьми катков большого диаметра, которая потом перешла к «Тигру», С началом войны против СССР в июле 1941 года управление вооружений поручило обоим конструкторам заказ на VK4501 с 88-мм пушкой, которую предстояло еще доработать, взяв за основу зенитную образца 1936 года. Эта знаменитая пушка создавалась в 20-е годы концернами «Крупп» и шведский «Бофорс», отлично зарекомендовала себя в гражданской войне в Испании (1936 – 1939 гг.), будучи на вооружении немецкого «добровольческого» корпуса «Кондор». Но, пожалуй, больше прославилась она в ином качестве, а именно в борьбе с танками. Не имея достаточно мощных противотанковых средств, немцам пришлось использовать ее в 1940 – 1942 годах против танков с противоснарядным бронированием – Т-34 и КВ, английских и американских «Матильд», «Грантов» и «Шерманов». Ее бронебойный снаряд легко поражал эти машины на дистанциях даже 2000 – 2500 м. Но пушка была тяжелой (боевой вес 4,9 т), громоздкой и передвигалась на буксире тягача. Расчеты в боях несли неоправданно большие потери. Решили «одеть» ее броней и увеличить маневренность, то есть приспособить для установки в танке. Это было сделано, при этом полуавтоматическая с вертикальным клиновым затвором пушка получила дульный тормоз, электроспуск и обозначение 8,8 с KwK36 (8.8 см танковая пушка образца 1936 г.).
Все же она не удовлетворяла возросшим требованиям военных как противотанковая и зенитная. Уже в 1941 году на вооружение приняли новую зенитную 88-мм пушку длиной ствола 70 калибров. Она получила, помимо фугасного снаряда (начальная скорость 980 м/с), еще и бронебойный весом 10, 2 кг. Под углом 30 к нормали последний с дистанции 3000 м пробивал броню толщиной 117 мм. Вот ее-то и решили доработать в качестве полевой противотанковой на механической тяге. Так появилось самое мощное противотанковое орудие второй мировой войны. Два варианта – «8,8 см Рак 43/41» и 8,8 cm Рак 43" – имели боевую массу 4,4 или 3,6 т, при стволе длиной 71,4 калибра, начальная скорость для бронебойного снаряда составила 1000 м/с, а подкалиберного – 1130 м/с. Однако пушка оказалась тяжелой, малоподвижной и весьма уязвимой.
Спешно принялись приспосабливать ее под танк. Но когда завод Хеншеля стал выпускать «Тигры», ни пушка, ни башня под нее еще не были доработаны. И «Тигр» получил упомянутую ранее пушку KwK36.
«Хеншеля» и Порше
Фирма «Нибелунген» в г.Линцо (Австрия) изготовила в июле 1942 года 5 танков T-VIP или «Тигр» Порше, но использовались они только как учебные.
Если не считать представленного в апреле 1942 года прототипа VK4501(H), серийное производство «Тигров» фирма «Хеншель и сын» начала в августе, построив 8 машин. Много позже подключилась фирма «Вегман». Выпуск танков продолжался по август 1944 года: 1942 г. – 84; 1943 г. – 647 и 1977 г, – 623 (всего 1354). Максимума – 104 машины – достигли в апреле 1944 года.
Официально танк назывался T-VIH, по-немецки Panzerkampfwagen VI, «Tiger», Ausf-H (SdKfzl 81) или PzKpfwVIH, по-русски T-VIE. Это не модификация. У «Тигра» их не было, хотя некоторые изменения в конструкцию машины в ходе производства вносили.
Боевая масса серийного «Тигра» превосходила заданную более, чем на 10 т. На протяжении почти полутора лет он был сильнейшим в мире.
Адерс придал его корпусу прямоугольное коробчатое сечение с вертикальной установкой бортовых броневых плит и с незначительными углами – лобовых. Такая конфигурация значительно упростила и ускорила производство, облегчила надежное соединение толстых броневых плит.
Броня – катаная, хромоникельмолибденовая, гомогенная. Верхний лобовой лист составлял с вертикалью 8 , нижний – 23 , кормовой – 8 . Днище – из одного листа. Соединение плит шиповое, закрепленное повсюду сваркой, благодаря чему корпус был механически высокопрочным.
Внутри он состоял из четырех отделений. Впереди – отделение механика-водителя (справа) и стрел ка-радиста (слева). Первый управлял танком посредством пулевого колеса через полуавтоматический гидравлический сервопривод. На случай его отказа были предусмотрены два ручных рычага с приводом на дисковые тормоза. Перед местом водителя имелся смотровой прибор для наблюдения, прикрытый снаружи толстой броневой заслонкой, перемещавшей вверх-вниз, изменяя ширину смотровой щели. В крышках люков водителя и радиста в верху передней части корпуса разместили перископические приборы наблюдения. Слева от водителя был курсоуказатель (гирополукомпас), используемый при движении в условиях плохой видимости. Радист вел стрельбу из лобового пулемета MG34, прицеливаясь в перископ. Между водителем и стрелком- радистом находилась коробка передач безваль- ного типа, обеспечивавшая 8 передач переднего и 4 заднего хода. В ее картере размещались многодисковый, работающий в масле главный фрикцион и тормоз. Танк оснастили дифференциальным механизмом поворота с двойным подводом мощности, который обеспечивал по два фиксированных радиуса поворота на каждой передаче и поворот на месте.

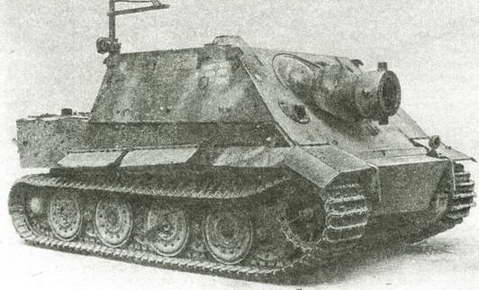

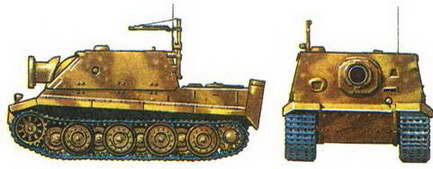

Немецкая САУ "Штурмтигер"
Боевое отделение с башней было посередине корпуса и отделялось от находящегося в корме моторного отделения броневой перегородкой. Башню выгнули из 80 – 82-мм броневого листа в виде подковы, с вертикальными стенками.
Перед наводчиком, сидевшим слева от пушки, и заряжающим (справа) в передней части стенок башни были узкие смотровые щели со стеклоблоками. Слева сзади на крыше помещалось цилиндрическая командирская башенка с люком и пятью смотровыми щелями, С июля 1943 года «Тигры» получили командирскую башенку – как на «Пантере», то есть сферической формы с 7 перископическими приборами наблюдения по периметру и с крышкой люка. Башенка имела круговой обод для крепления и перемещения зенитного пулемета. Спереди на стенках башни устанавливались по три гранатомета для постановки дымзавесы перед поврежденным танком.
