Как самому сделать детекторный приемник

Беляев И. Г.

Детекторный приёмник не обеспечивает большой громкости и приёма очень далёких станций. Но и через него можно слушать радиостанции, расположенные за сотни километров от места приёма. Включив 2–3 пары наушников, одновременно можно слушать передачу не одному, а двум-трём лицам.

У детекторного приёмника чувствительность, то есть способность принимать с достаточной громкостью самые слабые сигналы, зависит в основном от качества антенны, хорошего заземления и от детектора, а не от сложности устройства самого приёмника.

Избирательность детекторного приёмника, то есть способность принимать разной длины

радиоволны, можно повышать, но это, во-первых, усложняет конструкцию и увеличивает трудности самодельного изготовления, а во-вторых, приводит к потере чувствительности, то есть к уменьшению громкости.

Поэтому усложнять конструкцию приёмника нет надобности. В наших условиях можно принимать только две станции — Омскую и Новосибирскую.

Ещё проще сделать приёмник, рассчитывая схему на длину волны только Омской радиостанции.

В настоящей брошюре описывается несколько образцов простых детекторных приёмников. Конструкция их не сложна, построить их легко. На таких приёмниках в нашей области можно уверенно принимать не только Омскую, но и Новосибирскую станции и, таким образом, иметь даже некоторый выбор программ.

Брошюра ставит задачей помочь радиолюбителю или кружку радиолюбителей выбрать наиболее подходящий тип приёмника и построить его. Она рассчитана на неискушённого в радиотехнике читателя, главным образом — сельского, не имеющего возможности пользоваться справочниками или словарями, особенно в отдалённых деревнях.

Прежде чем приступить к изготовлению приёмника, надо внимательно прочитать всю книжку и разобрать каждую схему. Это необходимо потому, что некоторые одинаковые детали описываются в одном случае и не повторяются при разъяснении других схем. Способы изготовления тех или иных деталей, указания о материале также даются лишь в одном случае.

Ниже даны обозначения деталей.

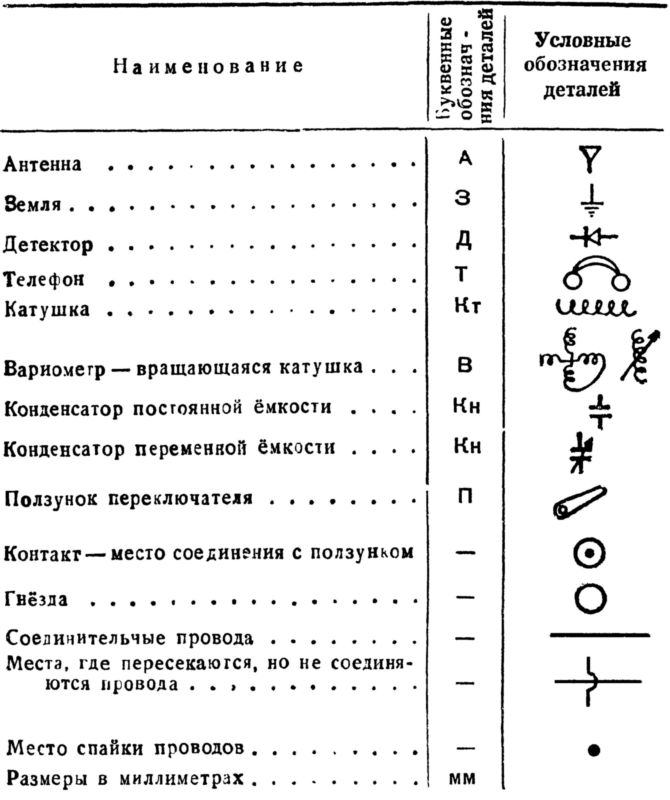

Условные обозначения деталей на рисунках

Примечание: В нужных случаях контакты и гнёзда обозначены цифрами 1, 2, 3 и так далее.

Для облегчения разбора схем, все детали обозначены начальными буквами слова, взятыми из русского алфавита (например: детектор — Д, катушка — Кт), а не латинскими буквами, как это делается в специальной технической литературе.

Эти обозначения надо хорошо запомнить, чтобы безошибочно находить в схемах.

Общее ознакомление с брошюрой даст возможность выбрать конструкцию, наиболее подходящую по местным условиям и наличию материала.

Затем следует приобрести весь материал для изготовления приёмника, подобрать инструмент.

Чтобы избежать ошибок и порчи материала, людям, совершенно незнакомым с радиотехникой, лучше всего более сложные детали изготовить в виде моделей и макетов. Так, например, для корпуса катушки можно сначала сделать цилиндр из плотной бумаги, потом намотать простую нитку, сделать отводы, закрепить их и так далее. Когда убедитесь, что всё понято правильно, сделать настоящую катушку по модели будет легко. Таким же способом полезно сделать модель всего приёмника по монтажной схеме, расположить на дощечке все условные детали (детектор, катушку, конденсаторы), обозначить

гнёзда и контакты и соединить их. После такой пробы сил без особых трудностей пойдёт сборка и из настоящих деталей и материала.

Самодельный приёмник обойдётся очень дёшево — рублей 15–30.

Детекторный приемник с настройкой вариометров

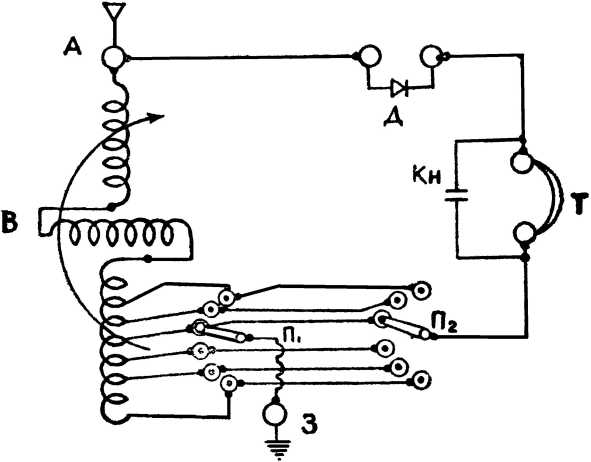

Схема очень простого детекторного приёмника, при постройке которого можно почти обойтись без готовых покупных деталей, приведена на рисунке 1.

Рис. 1.

Этот приёмник делается по типу детекторного приёмника инженера Шапошникова. Настройка производится грубо — с помощью ползунка переключателя П1 и плавно — ручкой вариометра. Для регулировки громкости приёма применён второй переключатель — П2.

Для сборки приёмника необходимы следующие детали: 2 катушки для вариометра, 2 переключателя, 12 контактов, 2 винта с гайками, 6 гнёзд, 1–1,5 метра монтажного провода или медной проволоки, 10–15 граммов олова, с напёрсток канифоли, 1 конденсатор постоянной ёмкости, детектор, радионаушники и деревянный ящичек.

Радионаушники нужно купить. В продаже имеются электромагнитные и пьезо-электрические наушники. Если куплены пьезо-электрические наушники, то конденсатор постоянной ёмкости, подключаемый к телефонным гнёздам, ставить не нужно.

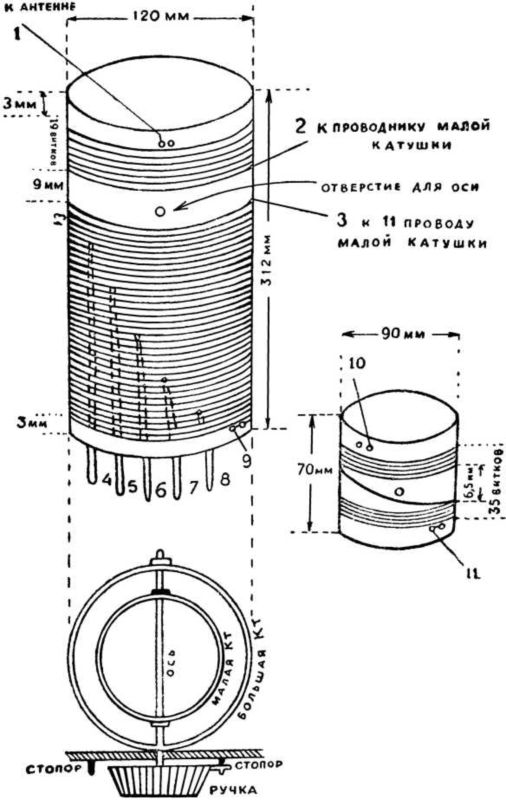

Размеры и устройство вариометра показаны на рисунке 2.

Рис. 2.

Состоит он из двух катушек. Цилиндры (каркасы) их склеиваются из тонкого картона на болванках или бутылках подходящих размеров. Проволока для намотки берется звонковая или ПБД, диаметром 0,8 миллиметра (ПБД означает, что оболочка провода простая, бумажная, двойная). Число витков и места отводов показаны на рисунке.

Большая катушка изготовляется по рисунку 2. Она состоит из 207 витков. Начало обмотки закрепляется в двух проколах, конец (40–50 миллиметров длиной) оставляется для соединения с антенной.

После 19 витков от начала катушки провод разрывается и оставляется конец (2), который потом соединяется с началом обмотки (10) второй внутренней катушки. Ширина разрыва в обмотке должна быть в 9—10 миллиметров, чтобы в месте разрыва можно было укрепить ось второй катушки и предохранить оболочку обмотки от повреждения при вращении катушки.

После разрыва обмотка продолжается. Предварительно оставляется конец провода (3) в 100–150 миллиметров длиной; при сборке он соединяется с концом обмотки (11) второй внутренней катушки. Во время обмотки делаются отводы, как указано на чертеже, начиная с 13-го витка. Конец обмотки (9) закрепляется в двух проколах и при сборке присоединяется к соответствующему контакту. Отводы делаются в виде петель без разрыва проволоки (длина отвода— 100–150 миллиметров) от 13-го (4), 48-го (5), 83-го (6), 118-го (7), 153-го (8) витков и выводятся внутри цилиндра катушки к одному концу её для присоединения к соответствующим контактам.
