Как самому сделать детекторный приемник
Шрифт:
По рисунку 2 изготовляется и малая катушка. Она состоит из 35 витков и должна вращаться внутри большой на полуокружности (180 градусов), образуя вариометр. При намотке посредине катушки делается пропуск для деревянной оси и обмотка продолжается без разрыва проволоки.
Намотка всех катушек должна производиться обязательно в одну сторону (слева направо). При встречной намотке даже небольшого количества витков, приёмник не будет работать.
Малая катушка приклеивается к оси столярным клеем. Чтобы она не болталась, на ось надеваются картонные прокладки.
К вариометру нужно обязательно сделать стопор. Для этого в ручке делается пропил, в который вставляется

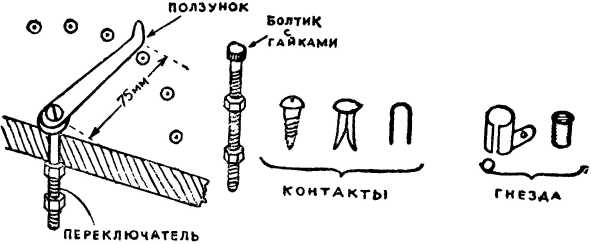

Переключатели с ползунком, контакты и гнёзда сделать легче. Как и из чего их можно сделать, показано на рисунке 3.
Рис. 3.
В качестве материала используются латунные полоски и проволока, применяемая для намотки катушек, но очищенная от изоляции. Контакты можно сделать из шурупов, канцелярских скрепок, болтиков и проволочных скобок. Гнёзда можно изготовить из листовой меди, обычной жести или приспособить подходящий патрон, например, от мелкокалиберной винтовки.
Детектор и конденсатор постоянной ёмкости в 1000–1500 микромикрофарад желательно купить. Их можно сделать и самому, как указано дальше.
Иногда встречаются конденсаторы с обозначением ёмкости не в микромикрофарадах, а в сантиметрах. Разница между ними так невелика, что практически можно её не принимать во внимание.

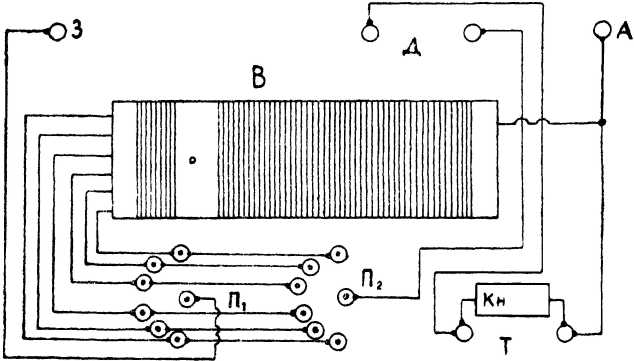

Сборка (монтаж) и соединение деталей приёмника производятся на внутренней стороне крышки ящика. Примерное размещение деталей показано на рисунке 4.
Рис. 4.
Размеры крышки и стенок ящика берутся такие чтобы удобно было разместить все детали.

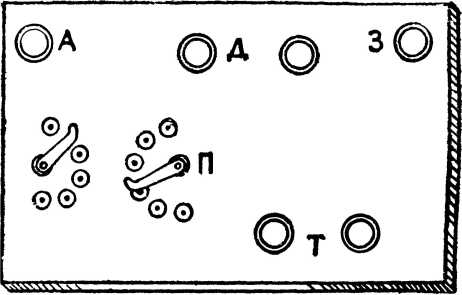

В гнездо 1 на внешней стороне крышки ящика (рисунок 5) присоединяется антенна, в гнездо 2 — заземление, в гнёзда 3 и 4 вставляются телефонные наушники, в гнёзда 5 и 6 — детектор.
Рис. 5.
Сверху крышки размещаются также ползунки и контакты обоих переключателей и ручка вариометра.
Провода в местах соединений чрезвычайно важно зачистить, пропаять, так как при простой скрутке их, из-за неизбежного окисления металла, происходит нарушение контактов и работа приёмника ухудшается или совсем прекращается. Пайку проводов нужно производить без кислоты и нашатыря, при помощи канифоли.
Детекторный приемник с настройкой переключателем
Ещё проще изготовить детекторный приёмник с настройкой путём переключения отводов катушки.
Чем больше отводов сделано от катушки, тем точнее можно настроиться на принимаемую станцию и тем лучше она будет слышна.

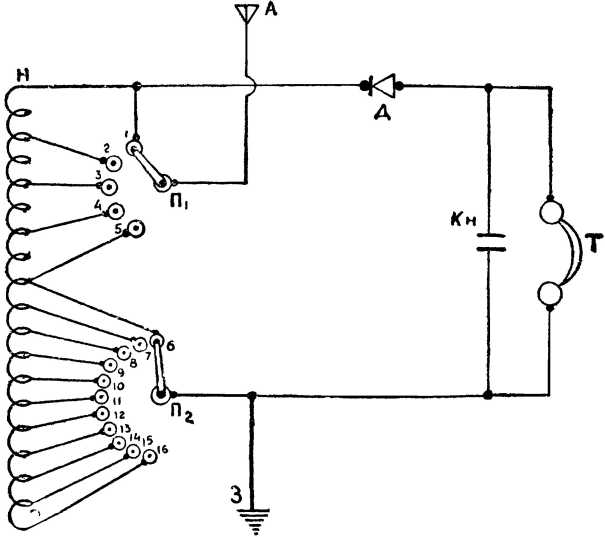

Схема этого приёмника приведена на рисунке 6.
Рис. 6.
Основной
Для получения более точной настройки следующие отводы делаются через каждые пять витков, то есть отвод 7 — от 205-го витка, отвод 8 — от 210-го и так далее.
Проследим, как можно изменять число включённых витков. Если антенну А посредством подвижного переключателя П1 присоединим к контакту 1, а переключатель П2 к контакту 6, то будет включено 200 витков. При перестановке переключателя П2 на контакты 7, 8, 9, 10 и так далее будет прибавляться по 5 витков и при соединении с контактом 16 будет включена вся катушка — 250 витков. Если антенну присоединить переключателем П1 к контакту 2, то будет включено 200 витков. Переставляя переключатель П2 на контакты 15, 14 и прочие, мы будем каждый раз уменьшать число витков на 5. Самое малое число витков будет включено при присоединении переключателя П1 к контакту 5, а переключателя П2 к контакту 7. В цепь будет включено всего 5 витков.
К началу катушки Н и к гнезду заземления 3 присоединяется детекторная цепь, состоящая из детектора Д и телефона Т, к которому подключается конденсатор постоянной ёмкости Кн. Ёмкость конденсатора должна быть от 500 до 2000 микромикрофарад. Если такой конденсатор нельзя купить или сделать, то можно обойтись и без него.
Единственной частью приёмника, которую нельзя сделать самому и придётся купить, являются радионаушники.
Остов катушки (рисунок 7) делается цилиндрической формы, диаметр его 72 миллиметра и длина 120 миллиметров. В качестве болванки удобно применить полулитровую бутылку, наружный диаметр которой 70 миллиметров.
Рис. 7.
Катушка наматывается медным проводом диаметром в 0,2–0,3 миллиметра с эмалевой изоляцией. Если провод с бумажной или шёлковой изоляцией, то. цилиндр надо сделать длиннее, так как иначе нужное число витков не уложится.
Намотать надо 250 витков вплотную друг к другу, в один слой. Начало намотки закрепляется в двух проколах, как показано на рисунке 7.
Отводы делаются в виде петель, слегка скрученных, как показано на том же рисунке. Конец провода на катушке закрепляется таким же способом, как и начало.

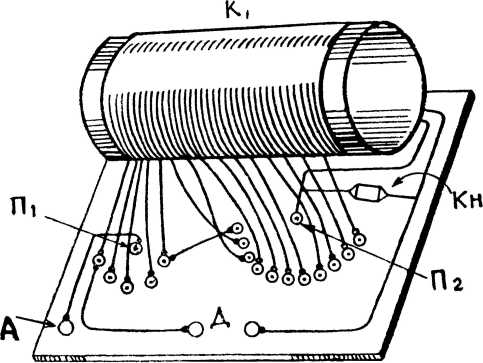

Приёмник собирается на внутренней стороне крышки ящика подходящих размеров (рисунок 8).
Рис. 8.
Сначала крепится катушка, в проделанные отверстия вставляются гнёзда и контакты. Гнёзда телефона и заземления на рисунке находятся за катушкой. Затем делаются соединения. Для них можно воспользоваться тем же проводом, который намотан на катушку. Концы и отводы катушки очищаются от изоляции и к ним припаиваются куски провода, по длине достаточные для соединения с контактами. Ещё лучше сделать петли-отводы такой длины, чтобы они в скрученном виде доставали до контактов и их не нужно было напаивать.
