Как самому сделать детекторный приемник
Шрифт:
Для крепления катушки к крышке ящика приёмника к нижней её кромке поджимаются болтиками два угольника с отверстиями для шурупов (рисунок 15).
Рис. 15.
Через эти отверстия шурупами или гвоздиками катушка в вертикальном положении прикрепляется к крышке ящика.
В случае, если не удастся найти провода указанного выше диаметра, то можно применить другой провод. Например, вместо провода диаметром
Если катушка будет мотаться одним проводом, то от 55-го витка надо сделать петлю-отвод, который и припаивается к среднему контакту на краю цилиндра.
Конденсатор постоянной ёмкости Кн3, включённый в антенну, должен иметь небольшую ёмкость, примерно, 100 микромикрофарад. Ёмкость конденсатора Кн2 может колебаться от 500 до 3000 микромикрофарад.
Детекторы для приёмника можно купить. Но можно изготовить и самому, о чём рассказано дальше.

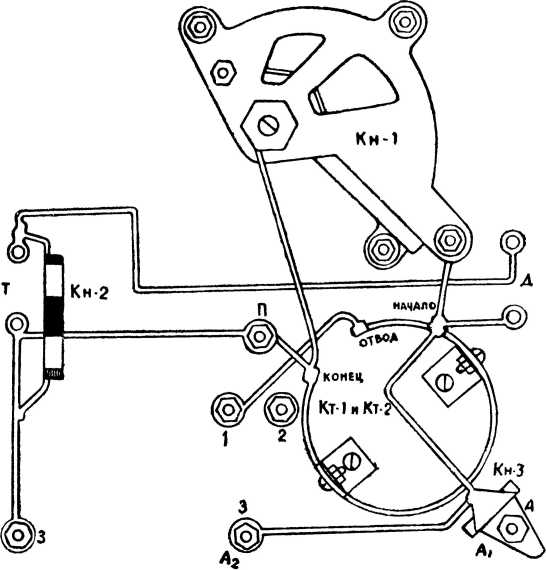

Когда заготовлены все детали приёмника, их собирают и укрепляют на деревянной дощечке, служащей крышкой ящика. Размещаются детали по монтажной схеме (рисунок 15).
Соединения между деталями лучше всего делать специальным монтажным проводом, но можно применять любой провод, например, звонковый.
Детекторный приемник с постоянной настройкой

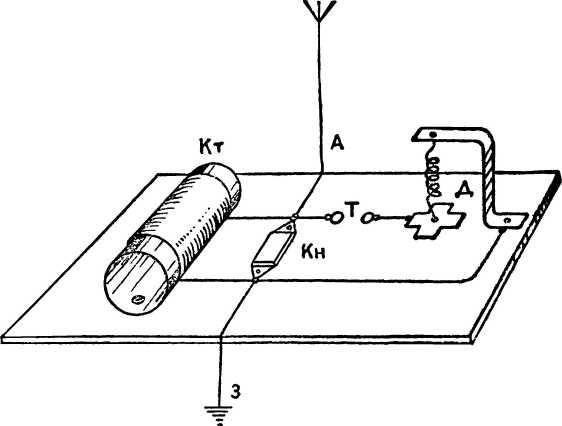

В заключение даём описание устройства приёмника, который может принимать только одну Омскую станцию РВ-49 (длина волны 759,5 метра). Такой приёмник совсем прост (рисунок 16).
Рис. 16.
Он состоит из катушки, одного конденсатора, детектора и телефонных наушников.
Покупаются только телефонные наушники, всё остальное легко изготовить самому.
Цилиндр для катушки склеивается из плотной бумаги или картона. Диаметр цилиндра — 40 миллиметров, длина — 80 миллиметров. На него наматывается 150 витков провода в любой изоляции. Диаметр провода — 0,2–0,3 миллиметра. Начало и конец катушки закрепляются по краям бумажного цилиндра в сделанных для этой цели четырёх проколах (по паре с каждого конца). За кромки цилиндра маленькими гвоздиками катушка прикрепляется к сухой дощечке подходящих размеров. Делать для этого приёмника ящичек нет особой необходимости.
К началу и концу катушки подключается конденсатор постоянной ёмкости в 1200–1500 микромикрофарад (или во столько же сантиметров). Подключение это производится (как указано на рисунке) к двум вбитым для этой цели гвоздикам. К гвоздику, где подключено начало катушки и один конец конденсатора, подключается антенна и провод, идущий к гнезду телефонных наушников.
К другому гвоздику, где подключён конец катушки и второй конец конденсатора, подключается провод от заземления и провод, идущий к основанию согнутой из меди или жести стойки детектора со стальной спиралькой, конец которой должен быть острым. Стойка эта
Под пружинкой закрепляется крестовина для кристалла детектора. Делается она из полоски жести, меди или свинца. Через отверстие в центре она прибивается к дощечке гвоздиком, затем на неё кладётся кристалл и плотно обжимается крестовинками. Крестовина кристалла соединяется кусочком провода со вторым гнездом наушника.
Все места соединений нужно зачистить и желательно пропаять.
Если детектор будет фабричного изготовления, то для него делаются два гнезда: в том месте, где укреплена крестовина кристалла, и в основании стойки детектора.
Настройка такого приёмника производится перестановкой пружинки детектора для определения наиболее чувствительной точки кристалла. Со временем пружинка может соскочить со своего места, тогда надо вновь найти чувствительную точку кристалла, и настройка на радиостанцию будет восстановлена.
Преимущества описанного приёмника состоят в том, что его очень легко сделать. Слышимость, особенно на близком расстоянии, будет вполне удовлетворительная.
Недостаток его состоит в том, что на такой приёмник нельзя принять, кроме Омской, никакую другую станцию, в том числе и Новосибирскую. В случае выезда владельца приёмника за пределы области, придётся заново переделывать или строить другой приёмник.
Регулировка приемника и его неисправности
Регулировка приёмников всех типов производится почти одинаково.
Когда всё сделано, можно приступить к пробе. В свои гнёзда устанавливаются детектор, телефон, антенна и заземление.
Кончик спирали детектора (который надо заострить) ставится на кристалл. Рычажок детектора надо отрегулировать так, чтобы нажим спиральки на кристалл не был сильным.
Затем с помощью переключателей и ручки вариометра или конденсатора переменной ёмкости, в зависимости от типа приёмника, надо настраиваться на станцию. При этом следует внимательно вслушиваться в телефон, так как первоначально работа станции может быть слышна очень слабо.
Приняв станцию, необходимо ещё раз отыскать на кристалле детектора самую чувствительную точку, переставляя остриё спиральки по поверхности кристалла до получения наибольшей громкости приёма.
Положение переключателей, ручки вариометра, спиральки детектора надо запомнить, чтобы впоследствии быстро и безошибочно устанавливать их для приёма определённой станции.
Для всех описанных детекторных приёмников нужна наружная антенна высотой около 10–15 метров и длиной горизонтальной части в 30–40 метров. На более короткую антенну слышимость будет значительно слабее.
Со временем могут обнаруживаться неисправности в приёмнике. Нередко возникает треск в головных телефонах во время радиоприёма. Это значит, что провод антенны временами соприкасается с окружающими предметами.
Для устранения неисправности необходимо натянуть все части антенны так, чтобы она нигде не касалась окружающих предметов даже при сильном ветре.
Иногда полностью пропадает слышимость во время радиоприёма, не слышно даже шороха. Это — сигнал об обрыве или плохом контакте в монтаже, шнуре или вилке головных телефонов.
