Детекторный приемник «Мотылек»

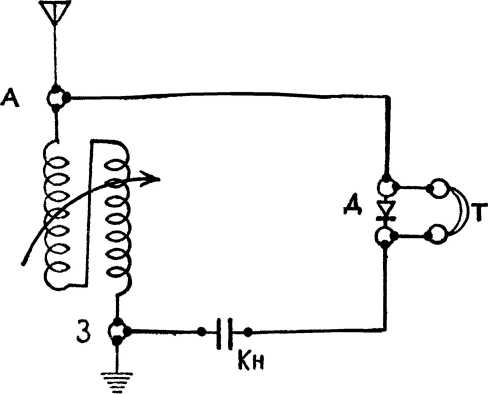

Схема этого приёмника изображена на рисунке 9.
Рис. 9.
Особенностью схемы является включение телефона параллельно с детектором. Детали собираются не в ящик, а прямо на дощечке, которая может лежать на столе или подвешиваться с помощью петелек на стену.
Конденсатор постоянной ёмкости Кн — обычный, бумажный или слюдяной, ёмкостью в 300 микромикрофарад.
Настройка
На кромки удлинённой части остова катушек заклёпками из медной проволоки приклёпывают по две ножки. Делаются эти ножки из тонкой латуни — в 0,8–1,5 миллиметра.

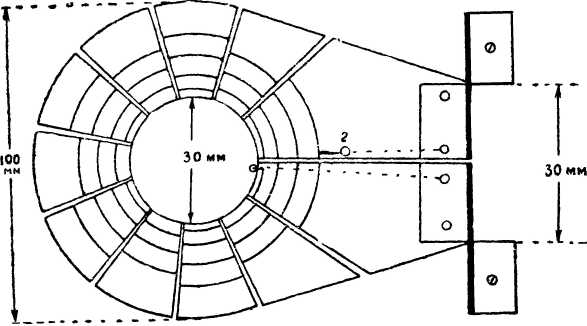

Из такой же латуни сгибаются 4 держателя для двух катушек. Они прикрепляются к доске приёмника четырьмя сквозными болтиками, через которые катушки и включаются в схему. Размер и форма держателей видны на рисунке 10.
Рис. 10.
Вместо ножек и держателей можно применить просто 4 маленьких шарнира.
Намотка катушки производится так: конец проволоки пропускают через отверстие 1 и припаивают к ножке, затем начинают намотку катушки, пропуская проволоку через прорези до требуемого числа витков. Конец проволоки продевают в отверстие 2 и припаивают ко второй ножке.
Для приёма станций с длиной волны от 600 до 1500 метров на каждую катушку нужно намотать по 80 витков проволоки диаметром в 0,2 миллиметра. Можно намотать и более толстую проволоку, но это сильно увеличит размеры катушек. Таким образом, с той и с другой стороны катушки должно быть по 40 рядов провода.
Рекомендуется пропитать парафином или покрыть лаком остовы катушек, если они сделаны из фанеры.
Настраивается приёмник сближением и удалением друг от друга катушек вариометра.

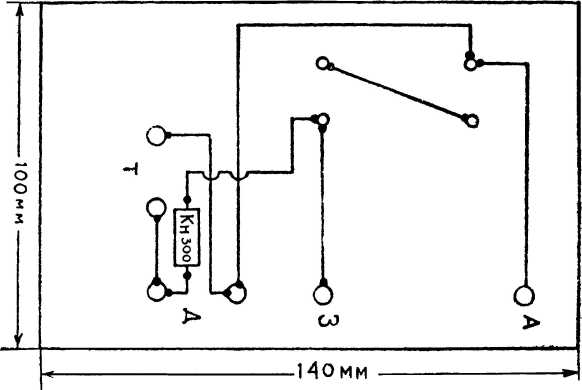

Монтажная схема изображена на рисунке 11.
Рис. 11.
Сборка производится на фанерной или какой-нибудь иной прямоугольной дощечке, толщиною в 5—10 миллиметров, шириною в 100 миллиметров и длиною в 140 миллиметров.
Соединения контактов делаются четырьмя кусочками изолированной звонковой проволоки, которая в местах соединений зачищается и спаивается.
С нижней стороны дощечки у верхней и нижней кромок прибивается по деревянному бруску. Они не дают монтажу приёмника соприкасаться со стеною. К одному из брусков прикрепляются петельки, чтобы можно было повесить приёмник на стену.

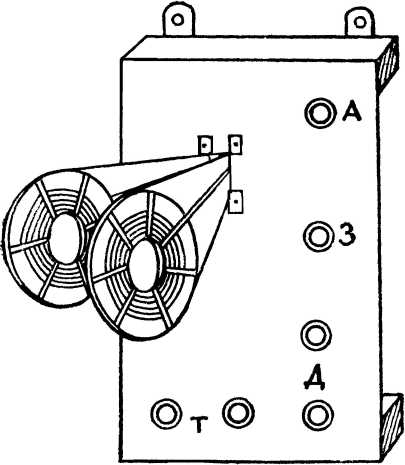

На рисунке 12 виден внешний вид приёмника.
Рис. 12.
Детекторный приемник с настройкой конденсатором переменной ёмкости
Этот приёмник обойдётся дороже, некоторые детали к нему нужно покупать, но если их купить (а в магазинах они имеются), то сделать его не трудно. Зато такой приёмник прочнее других и служит дольше.

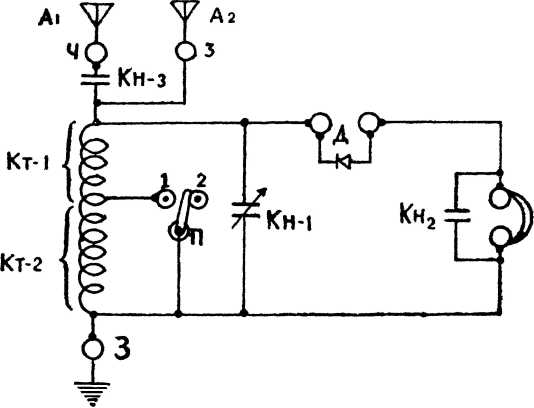

Схема приёмника
Рис. 13.
Она состоит из катушек Kт1 и Кт2 и конденсатора переменной ёмкости Kн1. К этой цепи присоединятся детектор Д, телефон Т и конденсатор постоянной ёмкости Кн2.
Приёмник соединяется с антенной через конденсатор постоянной ёмкости Кн3. Намотка катушек Kт1 и Кт2 производится на один картонный цилиндр. При приёме длинноволновых станций должны работать обе катушки, а средневолновых — только катушка Кт1. Катушка Кт2 замыкается ползунком переключателя П. Если поставить ползунок на контакт 2, работает вся катушка, а если переключить его на контакт 1, то катушка Кт2 будет выключена.
Антенный конденсатор Кн3 введён в схему для некоторого увеличения избирательности и уменьшения шума, треска и других помех. Но его присутствие несколько понижает громкость. Поэтому в приёмнике предусмотрена возможность прямого соединения антенны с катушками. Для этого служит гнездо 3. Следовательно, если присоединить антенну к гнезду 4, то приём будет несколько менее громким, но зато более чистым. Если же присоединить антенну к гнезду 3, то приём будет более громким, но зато отстройка от мешающих станций ухудшится.
Настройка производится при помощи конденсатора, переменной ёмкости Кн1 в 450–500 микромикрофарад. Такие конденсаторы имеются в продаже.

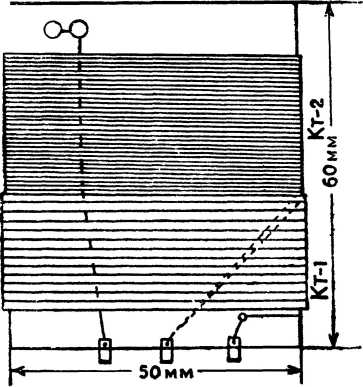

Изготовление катушек очень несложно (рисунок 14).
Рис. 14.
Катушка Kт1 состоит из 55 витков медного провода ПЭ диаметром в 0,3 миллиметра (ПЭ означает: провод в эмалевой изоляции). Провод наматывается плотно виток к витку. Цилиндр (каркас) склеивается из плотного картона или нескольких слоёв плотной бумаги. Высота его— 60 миллиметров, диаметр — 50 миллиметров.
По окончании намотки надо сделать в цилиндре два прокола шилом и закрепить конец провода.
Катушка Кт2, мотается рядом с катушкой Кт1. Её начало закрепляется в том же проколе, в котором закреплён конец катушки Кт1. Оба конца скручиваются вместе и служат отводом к контакту 1. Мотается она проводом ПЭ диаметром в 0,12 миллиметра и состоит из 100 витков. Намотка производится в ту же сторону, что и намотка катушки Кт1.
Первый виток катушки Кт2 плотно прилегает к последнему витку катушки Кт1. По существу обе катушки представляют собой одну, часть которой — 55 витков — намотана проводом диаметром в 0,3 миллиметра, а другая часть—100 витков — в 0,12 миллиметра.
Для прикрепления отвода и концов катушек, в одну — из кромок цилиндра закрепляются три маленьких металлических пластинки или три куска толстого провода.
Они должны быть укреплены на кромке цилиндра до намотки катушек, так как при укреплении их можно повредить обмотку. К одной из пластинок припаивается начало (наружный конец) катушки Кт1, ко второму — общий отвод (конец катушки Кт1 и начало катушки Кт2, которые закреплены в среднем проколе). К третьему контакту припаивается конец катушки Кт2. Концы и отвод катушек к контакту 1 выводятся внутри цилиндра катушки к его нижней кромке, за которую катушка укрепляется к крышке ящика.
