Как собрать шпионские штучки своими руками

Корякин-Черняк С. Л.

С выхода фильтра сигнал поступает на оконечный усилитель звуковой частоты, выполненный на транзисторах VT4, VT5 типа КТ315 и транзисторе VT6 типа КТ361. Нагрузкой усилителя служит головной телефон типа ТМ-2А или ТЭМ. Резисторы в схеме используются типа MЛT-0,125. Резистор R3 — СП 3-41 или другой небольших габаритов.

Настройка устройства сводится к подбору сопротивлений резисторов R1 и R16 для установки напряжения в точках А и В равным половине напряжения питания.

Схема № 19.Схема передатчика с высокочастотным генератором показана на рис. 3.22.

Основу этого устройства составляет

схема высокочастотного генератора на туннельном диоде. Ток, потребляемый генератором от источника питания, составляет примерно 15 мА и зависит от типа туннельного диода. Тип туннельного диода может быть выбран, по усмотрению радиолюбителя, с током потребления не более 10–15 мА (например, диод АИ201А).

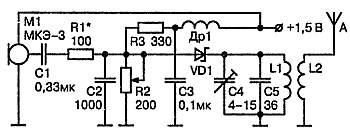

Рис. 3.22. Передатчик с высокочастотным генератором

Генератор сохраняет свою работоспособность при напряжении источника питания 1 В и выше при соответствующем выборе рабочей точки резистором R2. Дроссель Др1 наматывается на резисторе М)1Т 0,25 проводом ПЭВ 0,1 и содержит 200–300 витков, Чтобы провод не соскакивал с резистора, он периодически смазывается клеем «Момент», БФ-2 или другим.

Индуктивность дросселя должна быть 100–200 мкГн. Дроссель может быть заводского изготовления. Катушка колебательного контура L1 выполнена без каркаса и содержит 7 витков провода ПЭВ 1,0 мм. Диаметр катушки 8 мм, длина намотки 13 мм. Катушка связи L2 так же, как и L1 — бескаркасная, намотана проводом ПЭВ 0,35 мм, 3 витка, диаметр катушки 2,5 мм, длина намотки — 4 мм. Катушка L2 располагается внутри катушки колебательного контура L1.

Настройка передатчика сводится к установке рабочей точки туннельного диода путем вращения движка подстроечного резистора R2 до появления устойчивой генерации и подстройке частоты колебаний конденсатором С4. Антенной является отрезок монтажного провода длиной примерно в четверть длины волны. Глубину модуляции можно изменять подбором сопротивления резистора R1.

Сигнал этого передатчика можно принимать на телевизионный приемник.

Примечание.

Значительно упростить конструкцию радиомикрофона можно при использовании малогабаритных конденсаторных микрофонов, включаемых непосредственно в колебательный контур высокочастотного генератора.

Мощность излучения вышеприведенных устройств составляет доли единиц милливатт. Соответственно, и радиус действия этих устройств составляет единицы — десятки метров.

Схема № 20.Простой радиомикрофон представлен на рис. 3.23,Катушка L1 без каркаса содержит 4 витка посеребренного провода диаметром 1,5 мм (для диапазона 88—108,5 МГц). Антенну очень рекомендуется подключать через катушку связи (2 витка посеребренного провода диаметром 1,5 мм), расположенную рядом с L1.

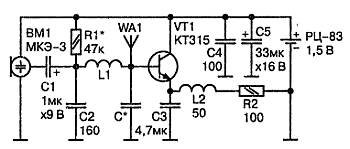

Рис. 3.23. Простой радиомикрофон

Дроссель имеет индуктивность 5—20 мкГн, можно применить самодельный, намотав на корпусе

резистора MЛT-0,125 сопротивлением не менее 500 кОм 40–50 витков провода ПЭВ-0.1, уложенных в один ряд. В качестве микрофона использован капсюль ТОН-2. Монтаж производится на двухстороннем фольгированом гетинаксе толщиной 1 мм.

Схема № 21.Микропередатчик с ЧМ в диапазоне частот 80—100 МГц (www.shema.org.ua) представлен на рис. 3.24.

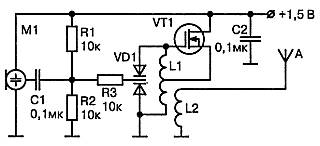

Рис. 3.24. Микропередатчик с ЧМ в диапазоне частот 80—100 МГц

Его выходная мощность — 0,5 мВт, потребляемый ток не превышает 2 мА. Питание осуществляется от аккумуляторного элемента напряжением 1,5 В. Задающий генератор УКВ диапазона выполнен на полевом транзисторе VT1 типа КПЗ 13А по схеме индуктивной трехтонки с использованием проходной емкости МОП-транзистора.

Схема № 22,Радиомикрофон, работающий в диапазоне 88—108 МГц представлен на рис. 3.25.

Особенность данного передатчика — размещение колебательного контура в базовой цепи генератора, работающего по принципу «емкостной трехточки» с использованием частотной модуляции.

В его состав входят два блока: низкочастотный и высокочастотный. Применение в конструкции микрофонного усилителя, использование высокочувствительного микрофона (типа МКЭ-3, МД-27) и оптимальный выбор режима работы транзистора VT2 позволяют достичь требуемого значения глубины модуляции.

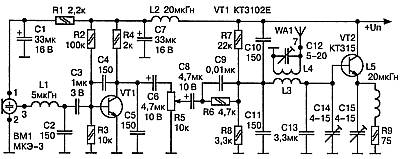

Рис. 3.25. Радиомикрофон в диапазоне 88—108 МГц

Схема обладает определенной универсальностью и может быть адаптирована в зависимости от требуемой конструкции и области применения. Наличие регулятора глубины модуляции позволяет использовать передатчик для разных целей:

— как радиомикрофон для передачи речи;

— для подключения к различным источникам звука (телевизору, проигрывателю, магнитофону и т. д.) с целью ретрансляции их звукового сигнала на любой УКВ ЧМ радиоприемник.

Дальность действия радиомикрофона в зависимости от конструкции передающей и приемной антенн и класса радиоприемника может составить в помещении с железобетонными стенами несколько десятков метров, а при прямой видимости — не менее 0,5–0,6 км.

Микрофонный усилитель, построенный на одном транзисторе по схеме с общим эмиттером, предназначен для повышения чувствительности модулятора. В качестве VT1 желательно использовать малошумящий транзистор типа КТ3102. В коллекторную цепь транзистора включено сопротивление нагрузки R4. Напряжение смещения на базе VT1 определяется резисторами R2 и R3. Переменное сопротивление R5 регулирует глубину модуляции несущей частоты. Входное сопротивление микрофонного усилителя составляет порядка 300 Ом, поэтому в нем можно использовать практически любой низкоомный микрофон, однако для уменьшения габаритов конструкции предпочтение следует отдать миниатюрному МКЭ-3, МД-201 и им подобным.
