Как собрать шпионские штучки своими руками

Корякин-Черняк С. Л.

Катушки L2—L4 и конденсаторы С2—С4 образуют двух-контурный ФСС. Катушки L1–L4 намотаны на каркасах от ВЧ катушек переносных приемников, содержат 2, 14, 14 и 5 витков, соответственно, проводом ПЭВ 0,23 мм. Конденсатор С1 на напряжение 300 В, С2 и С4 — подстроенные.

Внимание!

При работе с этими устройствами соблюдайте правила и меры безопасности, т. к. элементы устройств находятся под напряжением 220 В!

Схема № 13.А теперь создадим миниатюрный средневолновый радиомикрофонс амплитудной модуляцией. Схема AM передатчика (рис. 3.16)

на двух транзисторах позволяет создать простой передатчик для экспериментов с радиомикрофоном. Рабочий диапазон частот передатчика составляет 500—1500 кГц. Его достоинствомявляется то, что диапазон средних волн, в котором он работает, в настоящее время практически пуст, в отличие от УКВ диапазона 88—108 МГц, где в городах сейчас «яблоку негде упасть» от сигналов мощных вещательных станций. Поэтому дальность распространения, качество сигнала можно спокойно Оценить без опасения, что сигнал будет забит мощной помехой, на которую система автоподстройки УКВ приемника так и норовит подстроиться.

В качестве приемника можно использовать любой от ламповой радиолы до цифрового тюнера, имеющий диапазон средних волн (СВ или MW).

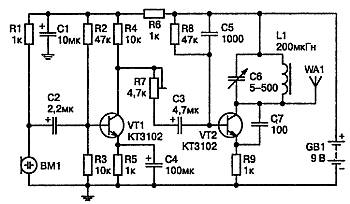

Рис. 3.16. Схема средневолнового радиомикрофона с амплитудной модуляцией

На транзисторе VT1 выполнен классический УНЧ с общим эмиттером, который усиливает сигнал электретного микрофона ВМ1. Через регулятор глубины модуляции на резисторе R7 сигнал поступает на базу автогенератора VT2, выполненного по схеме с общей базой.

Для сигналов звуковой частоты VT2 включен по схеме с общим коллектором, ток звуковой частоты через него пропорционален величине входного НЧ сигнала. Конденсатор С5 заземляет базу транзистора VT2 по высокой частоте, конденсатор С7 обеспечивает обратную связь для работы автогенератора.

Катушка L1 может быть любой, в том числе и стандартным дросселем. В качестве антенны WA1 используется изолированный провод возможно большей длины. Если L1 выполнить на ферритовом стержне (например, диаметром 8 мм длиной 100 мм магнитной проницаемостью 600НН, как магнитную антенну средневолнового приемника), то такая антенна, в отличие от длинного провода, будет обладать выраженными направленными свойствами.

Схема № 14.Рассмотрим беспроводной скрытый наушник.

Это изделие разработано умельцами с www.vrtp.ruи дает фору подобным устройствам, в том числе различным гарнитурам типа «блютус» по себестоимости, экономичности, незаметности и совместимости с различной техникой.

Устройство, принципиальная схема которого представлена на рис. 3.17, а, работает на принципе индуктивной связи между катушками передатчика и приемника на звуковых частотах.

Собственно сам передатчик состоит только из одной передающей катушки, которая наматывается на оправке диаметром 20 см (подходящая кастрюля) и содержит не менее 50 витков изолированного провода диаметром 0,2 мм. Затем провод снимается, и обматывается каким-либо изолирующим материалом (хотя бы малярным скотчем), чтобы получилось плотное кольцо.

Выводы катушки подпаиваются к гибкому монтажному проводу длиной около полуметра со штеккером (например, «джек» 3,5

мм моно) для подключения к источнику звука.

Сопротивление провода такого диаметра и длины составит 15–20 Ом, что равноценно сопротивлению обмоток обычных наушников. Поэтому такую катушку можно подключать к выходу любой техники, куда подключаются головные телефоны (наушники).

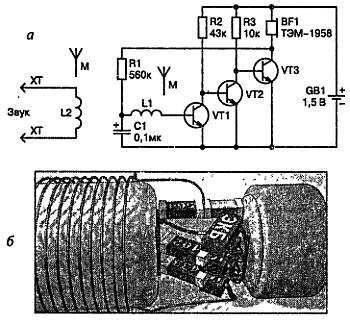

Рис. 3.17. Беспроводный наушник скрытного ношения: а— схема радионаушника; б — внешний вид монтажа радионаушника в миниатюрном исполнении

Основой миниатюрного приемника является динамический телефон ТЭМ-1958 (или аналогичный) от слуховых аппаратов. Если не требуется, чтобы приемник был совершенно невидим, то в качестве звукового капсюля можно применить любой динамический телефон с сопротивлением обмотки не менее несколько десятков ом.

Приемник представляет собой трехкаскадный усилитель низкой частоты с непосредственной связью между каскадами и обратной связью по постоянному току через резистор R1.

Коэффициент усиления такого УНЧ будет равняться отношению сопротивления R1 к входному сопротивлению транзистора VT1. То есть коэффициент усиления будет огромным.

Схема охвачена обратной связью по постоянному току и не нуждается в настройке. Подобные схемы с минимальным числом радиоэлементов публиковались еще во времена первых транзисторов и работают до сих пор уже на элементной базе для поверхностного монтажа.

Схема собираетсяобъемным монтажом с применением резисторов и транзисторов в исполнении для поверхностного монтажа (если требуется миниатюрность).

Катушка приемника L1 наматывается на телефоне BF1 и содержит 70—100 витков провода диаметром 0,05—0,07 мм (так чтобы влезало в ухо). Радиоэлементы расположены между телефоном и батареей питания (элемент питания для часов GB1, см. рис. 3.17,б).

Далее вся конструкция обтягивается термоусадочной трубкой. Транзисторы VT1—VT3 — ВС847 (в корпусе СОТ323), или отечественные КТ3130 А9. Транзисторы могут быть любыми миниатюрными, в том числе и p-n-р типа (со сменой полярности батареи питания).

Правильно собранный приемникдолжен издавать слабое шипение и реагировать на приближение к сетевым трансформаторам (ловить фон 50 Гц).

Для эксплуатации наушника кольцо антенны передатчика надевают на шею, штекер подсоединяется к приемнику или сотовому телефону, наушник вставляется в ухо.

Можно заметить, что в этом случае оси катушек передатчика и приемника перпендикулярны друг другу. Это ухудшает передачу звукового сигнала от передающей катушки к приемной. Чтобы усилить связь между катушками, можно поэкспериментировать с положением на шее катушки передатчика или попробовать применить катушку передатчика на ферритовом стержне, размещаемую на плече (www.vrtp.ru).

Рассмотрим еще несколько полезных схем.

Схема № 15.Схема радиопередатчика (www.compradio.nm.ru и показана на рис. 3.18.Можно кого-нибудь подслушивать, сдавать экзамен; всех возможностей и не перечислить. Главным его достоинством являются его маленькие размеры.
