— на модулирующий варикап VD2;

— систему акустопуска выполненную на КМОП инверторах микросхемы DD1 и ключе VT3.

На элементах DD1.1, VD1, С4 выполнен пиковый детектор звукового напряжения, подстроечный резистор R6 задает линейный режим работы элемента DD1.1 с сохранением его высокого входного сопротивления (устанавливается на половину напряжения питания).

Последовательно включенные элементы DD1.2, DD1.3 исполняют роль компаратора. Время удержания напряжения пиковым детектором (для того, чтобы передатчик не выключался во время коротких пауз) зависит в основном от времени саморазряда конденсатора С4, поэтому он может быть небольшой емкости 1—10

нФ.

Через ключ на транзисторе VT3 включается высокочастотный генератор на транзисторе VT4, стабилизированный ПАВ резонатором ZQ1. Для большего сдвига ПАВ резонатора по частоте последовательно с ним включена катушка L1. КатушкаL1 имеет 6 витков проводом 0,3 мм на оправке 1,5 мм.

КатушкаL2 имеет 4 витка проводом 0,4 на оправке 2 мм.

Совет.

Диод VD1 желательно взять с небольшим прямым падением напряжения — германиевый или Шотки.

Схема № 10.На рис. 3.13показана схема радиомикрофона с ЧМ модуляцией, который выполнен на TTЛШ четырехвходовом элементе И-НЕ с триггером Шмитта. Три логических входа элемента подключены к нагруженному емкостью выходу и обеспечивают высокочастотную генерацию элемента.

Четвертый вход питает и одновременно снимает звуковое напряжение с электретного микрофона.

Этим обеспечивается частотная модуляция, поскольку «висячий» вход ТТЛ читается как «1», а на нем присутствует напряжение около 1,5 В.

Рис. 3.13. Принципиальная схема УКВ ЧМ передатчика на логическом элементе

При указанной емкости конденсатора С1 устройство работает в диапазоне 80—100 МГц, частота настройки регулируется подстроечным конденсатором С1. Антенной служит отрезок медного провода длиной 10–30 см. Но стабильность частоты этого передатчика оставляет желать лучшего.

Схема № 11.Микромощный радиопередатчик, не имеющий катушек индуктивности, на диапазон 66—100 МГц, можно построить на микросхеме 155ЛАЗ. Дальность действия такого передатчика будет составлять 50—100 м. А его сигнал можно услышать на обычном УКВ приемнике.

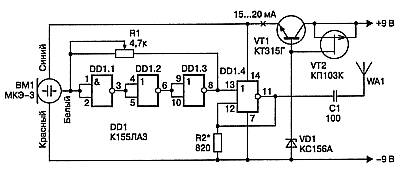

Схема передатчика приведена на рис. 3.14.Сигнал с микрофона ВМ1 подается на вход (выводы 1 и 2) генератора, собранного на элементах DD1.1, DD1.4. На выходе (вывод И) генератора получаются модулированные высокочастотные колебания, которые излучаются антенной WA1 в пространство. Настройка передатчика на требуемую частоту производится резистором R1. Для стабильной работы передатчика при изменении питающего напряжения в его схеме имеется стабилизатор напряжения, собранный на транзисторах VT1 и VT2. Питание передатчика осуществляется от источника с напряжением 6–9 В. Можно использовать батарею типа «Крона» или 4 элемента типа 316. В качестве антенны WA1 передатчика можно использовать металлический штырь длиной около 1 м или телескопическую антенну от радиоприемника.

Рис. 3.14. Схема

радиомикрофона на микросхеме 155ЛАЗ

Настройка передатчика начинается с установки резистором R2 тока 15–20 мА (место на схеме показано крестиком). Далее, включив УКВ приемник, нужно установить указатель его настройки в том месте шкалы, где не слышны радиовещательные станции. Произнося слова в микрофон, настройкой резистора R1 следует добиваются уверенного приема.

Полное описание устройства приводится на http://cxem.net/radiomic/radiomic.php.

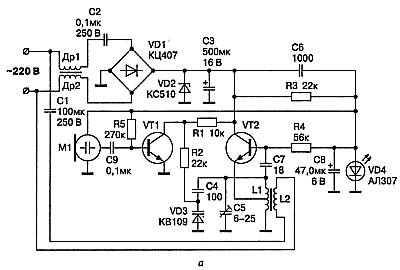

Схема № 12.Основное достоинство этого радиомикрофона в том, что он питается от сети 220 В, а в качестве антенны использует провода этой же сети. Приемник принимает сигналы либо через антенну, либо через специальный сетевой адаптер. Схема устройства приведена на рис. 3.15.

Блок питания радиопередатчика бестрансформаторный, напряжение сети поступает на дроссели Др1 и Др2, а затем на конденсатор С2, на котором гасится излишек напряжения. Переменное напряжение выпрямляется мостом VD1, нагрузкой которого является стабилитрон VD2 типа КС510А. Пульсации напряжения сглаживаются конденсатором СЗ.

Модулирующий усилитель выполнен на транзисторе VT1 типа КТ315. С его коллектора напряжение через резистор R2 поступает на варикап VD3 типа КВ109А, изменение емкости которого и осуществляет частотную модуляцию.

Задающий генератор передатчика выполнен по схеме индуктивной трехточки на транзисторе VT2 типа КТ315.

Частота генератора определяется элементами L1, С5, С4, VD3. Обратная связь осуществляется через конденсатор С7. Режимы транзисторов VT1 и VT2 по постоянному току регулируются резисторами R5 и R4, соответственно. Напряжение смещения транзисторов формируется из напряжения параметрического стабилизатора, выполненного на резисторе R3, светодиоде VD4 и конденсаторе С8. Напряжение высокой частоты с катушки L2 поступает в сеть через конденсатор С1.

Рис. 3.15. Радиомикрофон с передачей сигнала по сети 220 В: а— принципиальная схема радиомикрофона;

б—специальный приемный адаптер

Дроссели Др1 и Др2 намотаны на каркасах от ВЧ катушек переносных приемников и содержат по 100 витков провода ПЭВ 0,1 мм. Катушки L1 и L2 намотаны на малогабаритных каркасах диаметром 5 мм и высотой 12 мм с подстроечными сердечниками из феррита.

Для диапазона 27 МГц катушка L1 имеет 10 витков с отводом от середины, а катушка L2 имеет 2 витка провода ПЭВ 0,3 мм.

Конденсаторы С1 и С2 должны быть на напряжение не менее 300 В. Диодную сборку КЦ407А можно заменить простыми диодами типа КД105, КД208. Вместо стабилитрона VD2 можно применить любой другой с напряжением стабилизации 8—12 В.

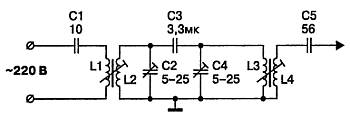

Для приема сигналовэтого передатчика применяется специальный адаптер, схема которого представлена на рис. 3.15,б.
