Фальсификация голоса и речи деятелей шоу бизнесас целью разворачивания криминальными папарацци шумной компании для компрометации и организации гонения на них. Чрезвычайно выгодна для криминальных папарацци и приносит им доходы во многие десятки миллионов долларов.
Нередки случаи использования перехваченной информации по GSM, касающейся болезни человека.Публичное разглашение медицинской тайны о болезнях пациента для устранения его с должности, особенно когда он занимает высокое положение.
Фальсификация
Похищение корпоративных и личных конфиденциальных данных с целью разорения конкурентов. Большинство хакеров прослушивают мобильные телефоны и разговоры по ним, чтобы узнать пароли доступа к корпоративным базам данных и банковским счетам.
Использование личных сведений о людях для осуществления рэкета и вымогательства.
С технической точки зрения перехват GSM переговоров сравнительно несложен по следующим причинам.
Стоимость несанкционированного перехвата и записи телефонных переговоров по GSM сравнительно невысока и колеблется от 1000$ до 2000$ за запись одного номера GSM в течение месяца.
Размеры аппаратуры для перехвата — немного больше портативного компьютера. Ее легко переносить и перевозить. Обнаружить ее практически невозможно, это и есть так называемый «пассивный режим». Аппаратура одновременно может контролировать до 16 телефонных номеров GSM.
Стоимость компьютерного моделирования голоса человека, говорящего по GSM, немного выше. А последствия, можно себе представить, более разрушительны.
Громкий скандал с известнейшим певцом России Л. Агутиным, чей голос был подделан злоумышленниками, что привело к тому, что отец певца выплатил вымогателю 30000$.
Глава 3. Разрабатываем и собираем радиомикрофоны
Радиомикрофон поможет прослушать не только важные разговоры в закрытой комнате, но и даст возможность маме услышать плачь грудного ребенка и прийти ему на помощь. Без радиомикрофонов не обходится сейчас ни один концерт.
В этом разделе представлено множество простых и полезных схем радиомикрофонов. Они систематизированы по принципу от «простого к сложному». Большинство конструкций могут изготовить радиолюбители, не обладающими значительным опытом и без использования сложной измерительной аппаратуры.
Но, в то же время рассмотренные радиомикрофоны достаточно эффективны и надежны. Каждая из схем демонстрирует интересные схемотехнические и конструктивные решения использующиеся при разработке радиомикрофонов.
При изготовлении схем на частоты более 100 МГц приходится сталкиваться с тем, что конструктивное исполнение устройства и применяемые компоненты значат гораздо больше, чем его принципиальная схема.
В этом же разделе рассмотрены средства борьбы с использованием радиомикрофонов, в тех случаях, когда это необходимо:
— во-первых, радиомикрофон можно обнаружить и ликвидировать;
— во-вторых, ему можно поставить активную помеху, сделав его использование мало эффективным.
Этим вопросам
Начнем рассмотрение схемотехники радиомикрофонов. Лучшие схемные решения из этой книги, в числе других, приведены в соответствующих главах этой книги.
Схема № 1.Эта наиболее распространенная схема жука, которую можно встретить в Интернете. Отличается простотой сборки и настройки, малыми размерами, а также своей не очень высокой стабильностью. Ее автор Андрей Мартынов называет схему «Жучок для начинающих», т. е. новичкам он рекомендует начинать творчество именно с нее.
Все используемые детали — в SMD корпусах (размер 0805), но для начала можно взять элементы в корпусе 1206.
Совет.
Между плюсом и минусом питания (параллельно батарейке) нужно поставить конденсатор емкостью 0,01 мкФ.
Катушка должна иметь 5 витков провода диаметром 0,5 мм на оправке диаметром 4–5 мм (возьмите стержень от гелевой ручки) Питание — батарейка «Крона» 9 В. Антенна — кусок провода, длиной 40 см. Принципиальная схема устройства и его печатная плата приведены на рис. 3.1.

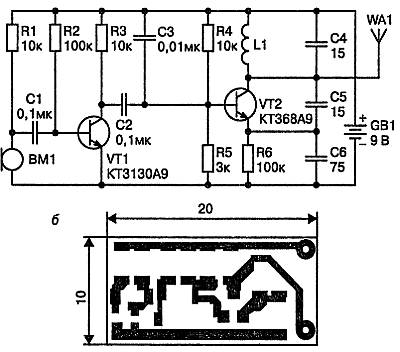

Рис. 3.1. Радиомикрофон для начинающих: а—принципиальная схема; б—печатная плата
Настройка схемы производится так. Включить FM радиоприемник, установить частоту примерно 96 МГц. Подключить питание. Покрутить слегка ручку настройки приемника влево-вправо. Если себя плохо слышите:
— поищите еще;
— посжимайте или порастягивайте катушку.
Если при включении передатчика в приемнике не слышно изменений, то может быть две причины:
— ошибочный монтаж;
— неисправен второй транзистор.
Если плохо слышно, то можно подобрать вместо резистора (на плате в верхнем левом углу 10 кОм) другой или заменить первый транзистор.
Для уменьшения размеров можно использовать микрофон минимального размера, но все равно батарейка «Крона» будет определять размер всего изделия.
Схема № 2.Рассмотрим еще один простейший радиомикрофон (рис. 3.2).Он собран на транзисторе КТ3107Б, можно использовать КТ3107БМ. К коллектору транзистора VT1 надо припаять кусок провода длиной 37 см. В качестве источника питания можно использовать литиевую «таблетку» на 3 В. Катушка содержит 6 витков провода 0,5 мм, ее можно намотать на стержне от гелевой ручки.
