После включения схема должна работать сразу. Способ настройкитакой же, как у схемы № 1.

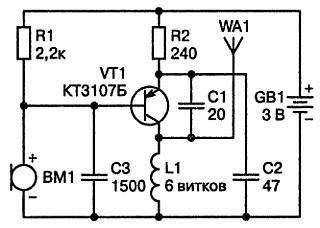

Рис. 3.2. Схема простейшего радиомикрофона на KT3107Б

Совет

Если частота передатчика лежит ниже диапазона 88—108 МГц, то надо поставить конденсатор С2 на 30 пф.

Схема № 3.Эта

схема обеспечивает дальность передачи сигнала до 100 м при сохранении хорошей акустической чувствительности. Это достигается благодаря включению транзистора по схеме с трансформаторной связью (схема Майсснера). Это позволяет регулировать все параметры только сжатием/растяжением витков катушек! Рабочая частота — 94 МГц. Схема радиомикрофона представлена на рис. 3.3.

Конструктивно схема выполняется как насадка на батарейку «Крона». Весь монтаж производится прямо на панельке от использованной «Кроны».

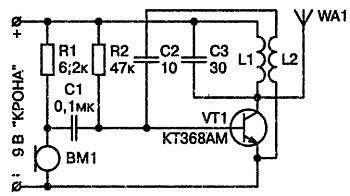

Рис. 33. Радиомикрофон, собранный по схеме трехточки

Катушка L1 содержит 6 витков провода ПЭВ-0,5 на стержне от шариковой ручки (3–4 мм). Катушка L2 содержит 3 витка провода ПЭВ-0,2 и наматывается поверх катушки L1 в том же направлении. После сборки потребляемый ток должен быть в пределах 10 мА.

Совет

Если ток больше, то надо подобрать величину резистора R2. Транзистор надо ставить с как можно большим коэффицентом усиления.

Затем нужно припаять антенну, в качестве которой служит кусок провода длинной 60 см. Потребляемый ток должен возрасти, это свидетельствует о хорошей работе схемы.

Настройка схемы.Сжатием/растяжением витков L1 следует настроить передатчик на нужную частоту. После чего начать растягивать витки L2. При этом чувствительность микрофона должна возрастать.

Примечание

Растягиваем витки до максимальной чувствительности, при которой еще сохраняется генерация.

Окончательно подстроив частоту, заливаем катушку парафином или клеем. Для повышения стабильности частоты рекомендую подключать антенну через конденсатор 2–3 пФ, а также зашунтировать схему конденсатором 0,1 мкФ.

Схема № 4.Этот жучок с высоким КПД собран по схеме Хартли (рис. 3.4) с нестандартным включением обратной связи, благодаря чему имеет КПД на 10–20 % выше аналогичных схем. При длине антенны 20 см дальность действия достигает 140 м. Катушка L1 (5+5 витков) провода ПЭВ-0,5 мотается на оправке 3 мм.

Как правило, схема начинает работать сразу после сборки. Если в приемнике слышен писк, следует зашунтировать схему конденсатором емкостью не менее 1 мкФ.

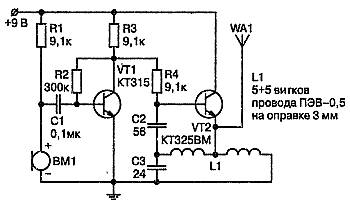

Рис. 3.4. Принципиальная схема радиомикрофона, собранного по схеме Хартли

Совет

Антенну лучше подключить через конденсатор емкостью 1–2 пФ.

Схема № 5.Данный радиомикрофон построен на полевом

транзисторе с изолированным затвором (МОП-транзисторе) ( рис. 3.5).

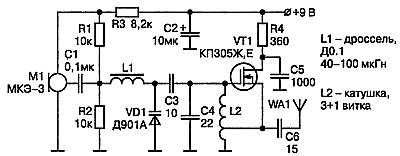

Рис. 3.5. Схема радиомикрофона на полевом транзисторе с изолированный затвором

Схему разработал и опубликовал А. Колтыков на сайте http://cxem.net.

При использовании источника питания 9 В данная схема обеспечивает дальность передачи (на частоте 74 МГц) 150–200 м на открытом пространстве при чувствительности УКВ-приемника 10–15 мкВ. При этом ток потребления составляет 12–14 мА. Длина передающей антенны — 1 м.

Катушка L1 — это дроссель, например, Д0.1 индуктивностью 40—100 мкГн.

Катушка L2 (3+1 витка) — это бескаркасная катушка, имеющая внутренний диаметр 6 мм. Диаметр провода должен составлять 0,8 мм. Желательно использовать посеребренный провод.

Схема № 6.Схема этого радиомикрофона построена на микросхеме DA1 К174ПС1. В качестве микрофонав передатчике используется трехвыводный электретный микрофон ВМ1 (рис. 3.6).Его равноценно можно заменить двухвыводным по схеме, представленной на рис. 3.7.Радиомикрофон работоспособен в диапазоне напряжений питания от 4,5 до 9 В.

Примечание

Этот микрофон должен обладать достаточно большой отдачей по звуковому напряжению или иметь после себя один усилительный каскад на транзисторе.

Осуществление частотной модуляции без использования усилителя низкой частоты, варикапов и т. п. позволяет получить высокую линейность и большой динамический диапазон звукового сигнала с характеристиками ограниченными только свойствами микрофона. Благодаря этому схема имеет очень высокое качество звука.

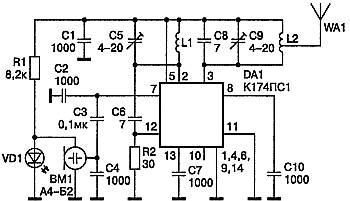

Рис. 3.6. Схема радиомикрофона на микросхеме К174ПС1

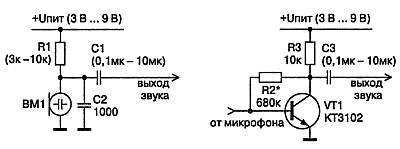

Рис. 3.7. Варианты включения в схему двухвыводного электретного микрофона

Светодиод VD1 стабилизирует напряжение питания микрофона и является индикатором работы. Светодиод может быть любого типа с падением напряжения на нем 1,5–3 В или при применении двухвыводного микрофона отсутствовать.

Блокирующие конденсаторы номиналом 1000 пФ должны быть в исполнении для поверхностного монтажа или обычные, но с возможно более короткими ножками.

Катушки индуктивности L1, L2 — бескаркасные, имеют по пять витков каждая. Наматываются медным проводом диаметром 0,2–0,5 мм, например, на сверле.

Диаметр намотки составляет:

— 3,5 мм для диапазона 88—108 МГц;

— 2,5 мм для диапазона 100–140 МГц;

— 1,5 мм для диапазона 140–200 МГц.

Настройка передатчиказаключается в установке требуемой частоты подстроечным конденсатором С5. Затем подстройкой С9 нужно добиться максимальной мощности излучения.
