С помощью разобщительных муфт установку можно было бы использовать в вариантах, когда работают главные крейсерские турбины, только крейсерские турбины и только дизели, под которыми корабль со скоростью 10 узлов мог пройти порядка 8 тыс. миль. При скорости свыше 10 узлов дизеля при помощи гидромуфт отключались, а ход мог достигаться вплоть до полного – 32 узла. Таким образом, при скорости свыше 10 узлов дизельная установка бездействовала, являясь для корабля как бы балластом.
Электроэнергию для многочисленных потребителей вырабатывали 3 турбогенератора мощностью (360 киловатт), два дизель-генератора (180 киловатт). Напряжение
Во время проектирования корабля вопрос с калибром решился очень быстро, были выбраны 150-мм орудия. Но встал вопрос, в каких установках разместить орудия, при условии жесткого ограничения водоизмещения в 6000 т.
Одиночные установки отпали сразу же. Оставались башни. В начале 20-х годов XX века башни на легких крейсерах были еще новинкой. Вскоре выяснилось, что четыре двухорудийных башни весят больше, чем три трехорудийных. И к тому же немецкие конструкторы разработали удачную трехорудийную башенную установку.
Следующей задачей, которая была успешно решена, стало размещение орудий на корабле. Классической в это время считалась схема: две башни в носу, одна в корме. Флотским командыванием в задании на проектирование была поставлена задача “разведка”, а во время рейдерства бой на отходе был весьма вероятным. Поэтому в носу разместилась только одна башня (А). Две башни “В” и “С” установили в корме. Башня “В” находилась на палубе кормовой надстройки и была сдвинута на 2,25 м на левый борт от диаметральной плоскости. Каждый крейсер имел по 9 150-мм орудий.
Их характеристики были следующими: марка орудия Sk С/25, калибр 149,1 мм, начальная скорость снаряда 960 м в сек, максимальная дальность стрельбы 25 700 м, живучесть ствола 500 снарядов, число нарезов 44, вес ствола и замка 11 970 кг, вес снаряда 45,5. кг, вес заряда 33,4 кг.
Артиллерийская установка Drh ТгС/25/ имела следующие характеристики: угол возвышения +40°, угол снижения -10°, скорость наводки 6° в сек, вес установки 136910 кг.

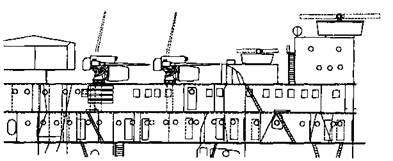

Легкий крейсер типа “К". (Расположение 88-мм кормовых зенитный орудий)

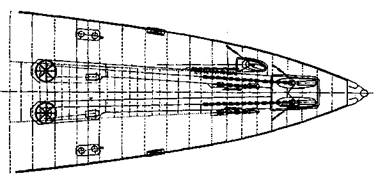

Легкий крейсер типа “К”. (Расположение якорного устройства)
Система управления огнем имела три дальномера с базой 6 метров, один из них был установлен на топе фок-мачты, второй на штурманском мостике, а третий на кормовой надстройке. Имелись и визирные посты. Все данные: курсовой угол и дальность до цели поступали в центральный пост, где вырабатывались данные для стрельбы.
Сначала на крейсерах должны были установить 2 спаренные 88-мм установки (L/75K/25). Но испытания “Кельна” показали, что они оказались неудачными. Вместо них пришлось установить устаревшие 88-мм зенитные орудия времен первой мировой войны. Их характеристики приводятся в описании крейсера “Эмден”. Для управления их стрельбой служили три дальномера с базой 3 метра. Два стояли по бортам у основания фок-мачты, один на кормовой надстройке, там же находился пост управления зенитным огнем.
На каждом
Авиационное вооружение из-за ограничений Версальского договора не устанавливалось. Но место для катапульт было оставлено.
Экипаж составил 514, затем 611 и в конце службы 850 человек.
Весовая нагрузка крейсеров при проектном водоизмещении составила: корпус 34%, бронирование 13%, главная энергетическая установка 22%, вспомогательные механизмы 4,5%, вооружение 10,2%, оборудование и запасные части 4,5%, питьевая и котельная вода 2,8%, топливо 7,5%, проектный резерв 1,5%.
Итого 100%.
В процессе службы при различных модернизациях корабли несколько изменяли свой силуэт. Описывать небольшие изменения во внешнем виде не имеет смысла, поэтому перейдем к модернизациям, касающимся боевой мощи крейсеров. Практически сразу же после вступления в строй были установлены еще два 88-мм зенитных орудия. В 1933-1934 гг. была произведена замена орудий зенитной артиллерии. Вместо устаревших орудий времен первой мировой войны были установлены 6 новейших 88-мм орудий в 3-х спаренных установках.
Их характеристики были следующими: марка орудия 88-мм Sk С/32, лафет 8,8 LVDopL С/32, калибр 88 мм, дальность стрельбы 17200 м (по морской цели), 12400 м (по воздушной цели), начальная скорость снаряда 950 м/сек, максимальная дальность стрельбы 25700 м, живучесть ствола 3200 снарядов, вес ствола и замка 3640 кг, вес снаряда 9 кг, вес заряда 3 кг, угол возвышения +80°, угол снижения -10°. Установка имела лобовую броню 12 мм, бортовую и палубную 10 мм.
В 1934 г. 500-мм торпедные аппараты заменили на такое же число 533-мм торпедных аппаратов с торпедами G-7a (дальность стрельбы 15 ООО метров). В боекомплект корабля входили 24 торпеды,.
В 1935 г. на всех крейсерах установили авиационное вооружение: 2 гидросамолета (сначала Не-60, потом А-196). В 1935-1936 гг. усилили мелкокалиберную зенитную артиллерию: на кораблях установили 8 37-мм зенитных автомата. Характеристики автоматов были следующие: модель SKC/30, лафет С\30, калибр 37 мм, начальная скорость снаряда 1000 м в сек, длина ствола в калибрах 83, дальность стрельбы по морской цели 8500 м, дальность стрельбы по воздушной цели 6800 м, при стрельбе трассирующими снарядами 4800 м, живучесть ствола 7500 выстрелов, вес снаряда 0,742 кг, вес заряда 0,365 кг, общий вес снаряда 2,1 кг, угол возвышения +85°, угол снижения -10°, общий вес установки 3676 кг.
Перед второй мировой войной на кораблях установили размагничивающую обмотку.

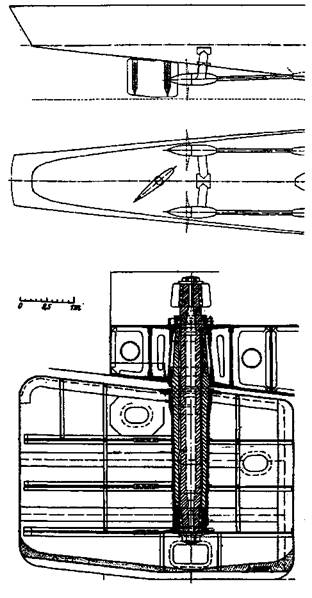

Легкий крейсер типа “К". (Рулевое устройство)
В конце 30-х годов был разработан проект модернизации кораблей. Но из всей серии ее прошел только “Карлсруэ”. Работы производились с мая 1938 г. до осени 1939 г. Произвели следующие работы:
1) Увеличили ширину корабля на 0,8 м на каждый борт, за счет установки 14-мм бронированного внешнего пояса из стали нового образца WN (длина нового пояса 96 м (55% длины корабля).
