Линейные корабли «Ришелье» и «Жан Бар»

Сулига Сергей

13 февраля 1935 года в связи с предполагаемой установкой на новые корабли 75-мм зенитных орудий Высший Совет потребовал исследовать состав и расположение вспомогательной батареи, чтобы определить оптимальное число зениток с точки зрения их сочетания с числом башен универсальных орудий. Следовало рассмотреть три основных схемы:

– пять защищенных башен с 152-мм (одна по диаметральной плоскости – ДП – в корме и по две с каждого борта);

– четыре такие башни (две по ДП и по одной с борта);

– пять защищенных башен с 130-мм орудиями (расположение как на первой схеме).

К 12 апреля по проекту первого французского "договорного" линкора приняли некоторые окончательные решения и наметили

для дальнейшей проработки отдельные спорные элементы. Остановились на вспомогательной батарее из пяти 3- орудийных башен 152-мм калибра, орудия в которых должны быть универсальными – то есть иметь соответствующие приспособления для заряжания при углах возвышения 90° и выше, а также высокие скорости горизонтальной (ГН) и вертикальной (ВН) наводки. Толщина брони башен колебалась в пределах 90-120 мм. Требовалось провести исследования по определению состава зениток ближнего радиуса действия: новых 75-миллиметровок с возвышением 90°, 37-мм автоматов, комбинации из них или орудий промежуточного калибра. На суммарный вес системы ближней ПВО отводилось 100 Т.

Французские кораблестроители, как и их коллеги в других странах, в желании обеспечить мощное вооружение, достаточную защиту и высокую скорость "договорных" линкоров столкнулись с проблемой превышения лимита водоизмещения в 35000 Т. При этом принимались самые различные решения – от применения технических новинок до самого элементарного сокрытия истинных цифр весовых нагрузок. Французы, к их чести, менее других грешили последним. На ранней стадии проектирования они рассматривали следующие меры по снижению веса:

– главные траверзы вертикальной защиты изготовить из 147-мм плит брони "класса А" (цементированной) вместо планировавшихся сначала 160-мм "класса В" (или STS – стали специальной обработки);

– из-за получаемой экономии в 300 т было решено изучить вопрос об использовании новых котлов с наддувом при горении, над которыми уже работала фирма Индрэ;

– уменьшить толщину главного броневого пояса на 20 мм при сохранении угла наклона 11,3°;

– определить возможность снятия 200-250 тонн брони с башен 152-мм орудий.

При этом последние две меры следовало применить только в случае недостаточной эффективности первых. Рассматривалась также возможность использования для главной броневой палубы 140-150-мм цементированной брони вместо 150-170-мм гомогенной (однородной), что одновременно усиливало защиту. Но изготовление такой брони всё еще сталкивалось с трудностями. Для принятия окончательного решения в Бресте и Гавре начали соответствующие эксперименты.

К ноябрю 1934 года стало ясно, что для сохранения желаемой защиты и скорости 29,5 узлов ГК из восьми 380-мм орудий следует расположить в двух 4-орудийных башнях, а при варианте 6 406- мм – в двух 3-орудийных. Во всех эскизных проектах башни ГК группировались в носу, а вспомогательного калибра – в корме. Высший Совет предпочитал ГК из 9 406-мм орудий, ссылаясь на английские "Нельсон" и "Родни", но конструкторы ясно дали понять, что такое вооружение в сочетании с требуемыми защитой и скоростью хода в пределах договорных 35000 Т водоизмещения просто невозможно и что англичане не случайно оставили "нельсонов" с 23 узлами. Существовал еще один немаловажный довод против трех-орудийных башен ГК, абсолютно новых для французского флота – их еще нужно было спроектировать, изготовить и испытать. А механизмы заряжания и вертикальной наводки сулили множество проблем, на разрешение которых требовалось время.

Большие дискуссии развернулись и по поводу батареи универсальных орудий среднего калибра (СК), поскольку выбор её калибра влиял на число и калибр зениток ближней ПВО. В результате выяснилось, что перспективы разработки универсального орудия 130-138-мм калибра меньше, чем 152-миллиметрового.

Также установили, что такие орудия нельзя обеспечить унитарным патроном. Трудным делом оказалось и размещение 75-мм зениток, 37-мм и 13,2-мм автоматов, которые должны были обеспечить полную полусферическую защиту корабля от авиации, но оказывались в районах, подверженных воздействию дульных газов орудий ГК и СК. Наиболее безопасными в этом отношении оказались полубак и часть надстройки между 152-мм башнями.

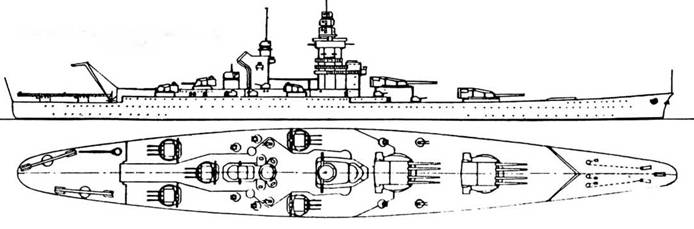

"Ришелье" по пересмотренному проекту 1935 года

После завершения всех дискуссий базовый проект получил следующие характеристики:

Стандартное водоизмещение 37960 Т (38580 т)

Полное водоизмещение 44385 Т (45110 т)

Длина/ширина по ватерлинии (ВЛ) 242/33,08 м

Проектная осадка 9,17 м

Вооружение 8 380/45 (2x4), 15 152/55 (5x3), 8 37-мм (4x2), 24 13,2-мм (6x4), 5 гидросамолетов "Луар-Ньюпор 130"

Скорость 31,5 уз. (при 1/3 топлива)

Мощность на валах 150000 метрических л.с.

Запас топлива 6300 т нефти

Дальность 14300 миль (15 уз.), 9900 миль (18 уз.)

Защита пояс 340 мм с наклоном 11,3°, палубы 170 (погреба)/150 (механизмы) мм (от попадания 500-кг бомб, сброшенных с высоты 4000 м).

Подводная защита должна выдерживать взрыв 300-кг заряда в любом месте цитадели.

Многое в проекте осталось от "Дюнкерка": 11- метровый отсек между башнями ГК для уменьшения вероятности их вывода из строя одним попаданием, чертежи самих башен 380-мм орудий, их погребов и элеваторов подачи боезапаса. Похожим было и расположение башен СК: одна по ДП за кормовым турбинным отделением, две – по бокам и еще две бортовых – на миделе.

Но озабоченное возможными политическими проблемами руководство признало водоизмещение чрезмерным и на совещании 12 апреля 1935 года снова было выдвинуто требование попытаться, где возможно, сэкономить вес. Поскольку испытания новых котлов Сюраль-Индрэ (Норгэ) с использованием наддува при горении топлива прошли успешно, решили остановиться на них. За счет их меньших габаритов одновременно удалось сократить число котельных отделений (КО) с трех до двух, разместив в каждом по не по два, а по три котла. При такой перегруппировке энергетической установки (ЭУ) удалось добавить в корме, сразу перед 152-мм погребами, второе отделение турбогенераторов. При этом длина броневой цитадели сокращалась на 4,85 м. Тем не менее, в полном грузу нижняя бронепалуба оказывалась в опасной близости от ВЛ и снова посыпались призывы снизить водоизмещение. После очередных дискуссий решили ещё на 10 мм уменьшить толщину пояса, одновременно придав ему больший наклон – 15,5°, чтобы эффективная толщина не менялась. Снизили толщину и главных броневых траверзов в оконечностях цитадели, а также стен боевой рубки ( с 350 до 340 мм). Не обошли вниманием и башни СК: толщину барбетов уменьшили до 100 мм, лобовых плит – до 120 и крыш – до 70 мм.

В то же время исследования защиты башен ГК показали, что 420-мм лобовые, 280-мм боковые и 170-мм верхние плиты могут оказаться недостаточными в условиях повышения точности бомбометания с большой высоты и использования на кораблях вероятных противников типов "Бисмарк" и "Витторио Венето" мощных 380-мм орудий. Предполагалось, что экономия на бронировании других частей позволит усилить его на башнях ГК без роста водоизмещения. Надо сказать, что перегруженность этих линкоров беспокоила кораблестроителей и моряков в течение всей их службы и, в конце концов, уже в послевоенный период, это привело к модернизации "Жана Бара".
