Линейные корабли «Ришелье» и «Жан Бар»

Сулига Сергей

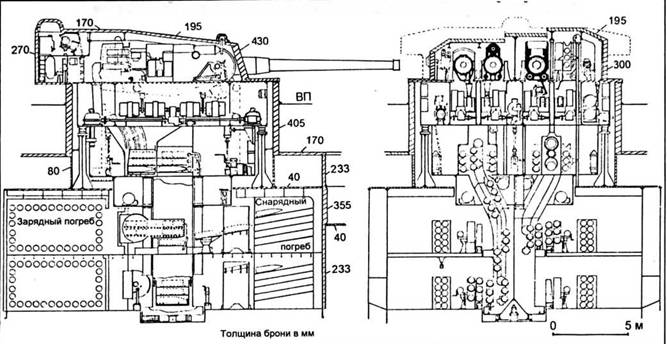

Продольный и поперечный разрезы 380-мм четырехорудиинои башни

Каждая башня, разделенная броневой перегородкой на две полубашни, обслуживалась двумя парами снарядных и зарядных погребов – своя пара погребов на два орудия. Переборка, над которой как в седле сидел командир башни, была огнестойкой и обеспечивала действия любой полубашни в случае, если другая в бою выходила из строя. Погреба каждой полубашни располагались на одном уровне впереди (снарядные) и позади (зарядные) основания башни вместо традиционного размещения (снарядные выше зарядных или наоборот). То есть на каждой из двух палуб над двойным дном имелось по зарядному и снарядному погребу, в которых хранилось по 104 выстрела на ствол. Имелось по два ковшовых подъемника

в перегрузочное отделение и четыре верхних элеватора – по одному на орудие. Башни проектировались на 25-секундный цикл стрельбы, довольно короткий для столь большого калибра. Это обеспечивалось возможностью заряжания при любом угле возвышения: энергично досылаемый в ствол снаряд удерживался на месте своим ведущим пояском. За снарядом с помощью цепного "полугибкого" досылателя в камору орудия попарно подавались четыре заряда. Во время досылания последних первые удерживались на месте силой инерции, а при закрывании затвора неподвижными оставались все четыре. Полное время досылания составляло всего 13,5 секунд. Затворы приводились в действие гидропневматикой и автоматически открывались вверх во время отката орудия после выстрела. Время их открытия и закрытия равнялось 3,5 с.

Средний калибр. Вспомогательная батарея из 9 152-мм 55-калиберных орудий (по проекту 15) в трехорудийных башнях (вес 306 т, из которых 66 т вращавшейся брони) составляла главную огневую мощь в кормовом 70-градусном секторе, а также являлась тяжелой зенитной. Из-за большого угла возвышения и соответствующих зарядных приспособлений, эти орудия назывались универсальными, хотя таковыми являлись только условно, принимая во внимание невысокую скорострельность и недостаточные скорости ГН (12°/с) и ВН (8°/с). Особенно это бросается в глаза при сравнении их с более легкими американскими 127-мм и английскими 114-мм и 133-мм действительно универсальными пушками. Конечно, французские 152-миллиметровки были очень мощными, способными на дистанции почти 10 км пробить 122-мм броневую плиту (бронебойный 57,14-кг снаряд имел 3,34 кг взрывчатого вещества, заряд – 17,3 кг пороха ВМц), но для решения стоящих перед ними задач хорошая бронепробиваемость значения почти не имела. Французы предполагали использовать эти орудия для отражения торпедных атак легких крейсеров и эсминцев и для ведения по самолетам заградительного огня фугасными снарядами. Но опыт второй мировой войны показал малую эффективность заградительного огня – самолеты надо было сбивать. И чем дальше от корабля, тем лучше. Так что все оригинальные конструкторские решения, внесенные в эти орудия и установки в попытке сделать их универсальными, оказались напрасными. Только после войны продолжение работ над механизмами башен на ''Ришелье" и "Жане Баре" позволило вести стрельбу из 152-мм орудий на углах возвышения до 85° все равно меньше указанных в проектной спецификации 90°. Тогда же скорострельность довели до 10 выстр./мин.

Орудия в 228-тонных башнях (диаметр шарового погона 6,62 м, внутренний диаметр барбета 7,3 м) стояли с шагом 1,85 м. Расстановка башен отличалась от принятой на "Дюнкерке": центральная находилась ближе к носу от бортовых, что давало последним большие углы обстрела. Все башни имели две независимых системы подачи боезапаса, чтобы обеспечивать моментальный переход от стрельбы бронебойными снарядами по кораблям к стрельбе фугасными по самолетам. Три кормовые башни располагались непосредственно над своими погребами, но две бортовых в середине корпуса, предусмотренные сначала на двух головных кораблях, имели погреба смещенными на 28 м в нос и их цепная система подачи боезапаса отличалась горизонтальными и вертикальными перемещениями с разрывом у поворотного стола. Эта система прошла успешные испытания на заводе в Сен-Шамоне и впервые появилась на "Дюнкерке" для передних бортовых 130-мм башен. Боезапас насчитывал 750 бронебойных и 2250 фугасных снарядов.

Зенитная батарея. Французы в июне 1939 года, перед самой войной, учитывая сложности с заряжанием 152-мм орудий на больших углах возвышения, их недостаточные скорострельность и скорости наводки, решили заменить две носовые 152-мм башни (на "Ришелье" уже успели установить их барбеты и погреба) шестью спаренными 100-мм 45-калиберными зенитками модели 1930 года (вес установки 13,5 т; полубронебойный 100-мм снаряд 14,95 кг, фугасный – 13,47 кг, заряд – 4,025 кг пороха ВМ7 .). Эта мера в тревожной обстановке того времени, гарантировала кораблям хоть какую-то защиту от самолетов, особенно с учетом того, что для доводки 152-мм башен как средств ПВО после их монтажа требовалось несколько месяцев, а поставка 37-мм автоматов задерживалась промышленностью. К тому же из-за производственных трудностей своевременная поставка 152-мм башен на "Жан Бар" была невозможной.

"Ришелье" успел получить штатные 100-мм зенитки, но "Жану Бару" пришлось довольствоваться более старыми 90-мм спарками (орудие образца 1926 года, установка 1930-го), да и то в количестве всего двух, установленных перед самым его бегством из Сен- Назера. Только в октябре 1942 года уже в Касабланке их число увеличили до пяти. Смещение акцента в сторону более мощных зенитных средств повлияло на состав вспомогательной

артиллерии "Клемансо" и "Гаскони". На первом, уже находившемся в постройке, ее перегруппировали незначительно, вернувшись к одной из предлагаемых на стадии проектирования схем. Две бортовых башни располагались между носовой надстройкой и трубой и две – в корме по ДП линейно-возвышенно. Собственно зенитная батарея состояла из шести 100-мм спарок, более широко разнесенных друг от друга, чем на головных кораблях, шести спаренных 37-мм автоматов и девяти счетверенных 13,2-мм тяжелых пулеметов. "Гасконь" имела бы всего три 152-мм башни, но 8 100-мм спарок, то же количество 37-мм автоматов и 13,2-мм пулеметов, но по-другому расположенных.

Легкие зенитные батареи головных кораблей за время службы претерпели значительные изменения. Уже в 1939 году убрали 4 явно бесполезных счетверенных 13,2-мм пулемета на спардеке, вместо которых на "Клемансо" и "Гаскони" планировалось поставить по 2 новых счетверенных 37-мм автомата. Из-за задержек в производстве 37-мм спарок 1935 года пришлось ставить на корабли более старые 37-мм полуавтоматы (того же типа, что и на "Дюнкерке"), имевшие втрое меньшую скорострельность. Прототип 37-мм автомата, установленный на старом сторожевом корабле "Амьене", оказался довольно удачным, что доказал опыт боев с самолетами Люфтваффе при эвакуации из Дюнкерка.

Когда "Жан Бар" пришел в Касабланку, с него сняли все 90-мм спарки, 37-мм спаренные автоматы и 13,2-мм счетверенные пулеметы. Затем в течение полутора лет линкор нес только спаренные и одноствольные пулеметы. И только осенью 1942 года он имел 10 90-мм, 5 37-мм и 22 13,2-мм ствола.

При модернизации "Ришелье" на верфи Нью-Йорка в 1943 году легкое зенитное вооружение полностью заменили. Корабль получил 56 40-мм "бофорсов" в 14 счетверенных установках, имевших собственные дальномеры и директоры Мк51, а также 50 одноствольных 20-мм "эрликонов". Снаряды "бофорсов" имели самоликвидатор, срабатывавший на дистанции 3600 м – дальше их эффективность все равно резко падала; боезапас насчитывал 122000 выстрелов в военное время и 96000 в мирное. Эффективная дальность стрельбы "эрликонов" по высоте составляла всего 1200 м, а боезапас – 84000 выстрелов (в мирное время – вдвое меньше). Опыт конца войны выявил неэффективность 20-мм и 40-мм автоматов при отражении атак высокоскоростных японских самолетов-"камикадзе" и управляемых бомб "Бака". Поэтому французы не захотели дублировать зенитное вооружение "Ришелье" на вводимом в строй после войны "Жане Баре". Старые 100-мм зенитки заменили новыми, более длинноствольными, в 12 спаренных установках с радарным наведением, которые имели центральную систему подачи боезапаса – как в башнях. Все автоматы уступили место 14-ти 57-мм спаркам. Хотя "Жан Бар" и получил самую лучшую артиллерийскую систему ПВО из когда-либо установленных на кораблях, послевоенный прогресс авиации и ракетного оружия заметно снизили ее ценность.

Система управления стрельбой. Дальномерное оборудование этих кораблей было тщательно продумано. Жесткость и размеры носовой башеннообразной надстройки позволили разместить в ее верхней части все приборы и персонал, необходимые для определения расстояния и кораблевождения, а ее бронирование обеспечивало защиту от осколков. В башенке директора ГК (КДП), расположенной на верху надстройки, стоял двойной 14-метровый дальномер. Ярусом выше также в башенке находился директор 152-мм орудий с 8-метровым дальномером, а на нем – башенка зенитного директора с 5-метровым дальномером. Вторая башенка зенитного дальномера стояла на верху комплекса "мачто-труба", а запасной директор ГК располагался перед кормовой группой 152-мм башен. Последний директор имел мертвый угол в 90-градусном носовом секторе. Остальные же могли независимо поворачиваться на все 360°. Еще на носовой надстройке имелось два 3-метровых штурманских дальномера (на боевой рубке и нижнем ярусе мостика), а по бокам в башенках размещались два 4-метровых зенитных для 100-мм и 37-мм орудий. Башни ГК имели по двойному 14-метровому дальномеру, а 152-мм башни – по двойному 8-метровому.

Наводкой и стрельбой 380-мм орудий можно было управлять как дистанционно из центрального поста, расположенного между броневыми палубами под боевой рубкой, так и из башен под локальным управлением. Аналогично, стрельбой 152-мм орудий по надводным и/или воздушным можно было дистанционно управлять из трех упомянутых постов (директоров) или непосредственно из башен. Вычислительные приборы в центральном артпосту позволяли одновременно обстреливать до трех целей одной или группами башен. При модернизации "Жана Бара", когда требовалось установить новейшие навигационные и артиллерийские РЛС, расположение директоров и дальномеров существенно изменилось.

Радарное оборудование. Первоначальным проектом радиолокационное оборудование не предусматривалась, но в течение 1942 года на уведенных в порты Западной Африки "Ришелье'’ и "Жане Баре" его установили. Первый получил излучатель Садир М.Е.140 и приемник М.Е.126 с экраном фирмы Компань де Комптёрс. При помощи этой французской системы можно было обнаруживать самолеты с дистанции 30 км. На "Жане Баре" установили радар Садир, работавший на 2-метровых волнах и способный обнаруживать самолеты на дистанции от 50 до 70 км при их полете на высоте порядка 750 м и выше.
