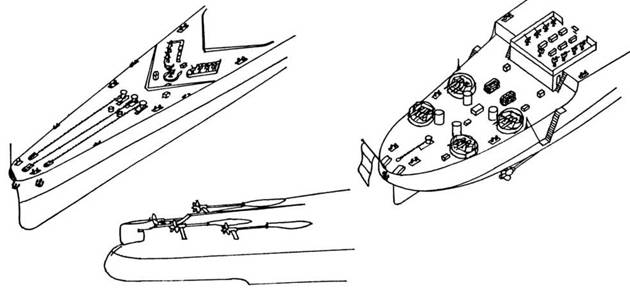

Противоосколочная защита. Воздухозаборники и дымоход выше главной бронепалубы прикрывались 20-мм броневыми плитами, а все соответствующие отверстия в этой палубе – специальными броневыми колосниками. Внешние стены носовой надстройки и ограждения дальномеров выполнялись из 10 мм STS – больше для защиты от дульных газов, чем от осколков. Хотя и этого хватало против осколков малокалиберных снарядов и 50-кг бомб при их разрыве не ближе 50 м (для 500-кг бомб не ближе 75 м). Защиту коммуникаций внутри надстройки обеспечивал колодец с 30-мм стенками. Важные отсеки выше броневых палуб получили 6,7-мм стены, а доступ в них осуществлялся через двери и люки с высокими комингсами. Носовой траверз рулевого отделения (шп.19) имел толщину 50 мм.
Горизонтальная защита. На протяжении цитадели проходили две броневые палубы из STS: главная, примыкавшая к верхней кромке пояса и имевшая толщину 170 мм над
Оценка. 170-мм бронированная палуба над погребами "Ришелье" – следующая по толщине за единственной бронепалубой японского "Ямато". Если учесть еще нижнюю палубу и выразить горизонтальную защиту этих кораблей в эквивалентной толщине американской палубной брони "класса Б", то получается 193 мм против 180 мм в пользу французского линкора. Таким образом "Ришелье" имел лучшее палубное бронирование среди всех кораблей мира. За исключением, опять-таки, погребов СК. Также считается, что бортовая защита на "Ришелье" столь же хороша, как и на "Бисмарке" в районе погребов. У пробившего наклонный пояс из 330-мм закаленной брони снаряда оставалось мало шансов пробить еще и нижнюю палубу или её скос, чтобы взорваться в жизненно важных частях корабля. Все это ставит "Ришелье" на первое место по защите корпуса среди всех достроенных линкоров второй мировой войны. И только по защите нижней части корпуса от нырнувших снарядов он уступает "Ямато" и последним американским кораблям.
Пояс на "Клемансо" должен был стать тоньше на 10 мм, а 100-мм спарки – получить 30-мм защиту. Бронирование "Гаскони" было практически аналогичным (пояс 320 мм, но цитадель на 3,65 м длиннее), за исключением лучшей защиты погребов СК. При линейно-возвышенном расположении башен ГК и СК удалось поместить погреба последних под 170-мм бронепалубой. Хотя по данным Р.Дюма главная палуба становилась тоньше: 140-150 мм. Другим отличием было утолщение брони на 152-мм башнях и барбетах.
Противоторпедная защита. Вопросы защиты от подводных взрывов тщательно исследовались ещё во время проектирования и постройки "Дюнкерка", когда в Гавре провели испытания модели ПТЗ в масштабе 1:10. Подтвердилась эффективность наклонного броневого пояса и заполнения пространства между ним и внешней обшивкой водоотталкивающим материалом, особенно в районе погребов ГК, где глубина ПТЗ из-за острых обводов корпуса сужалась. Подобные исследования продолжались и в процессе проектирования новых линкоров. В марте 1934 года в Лориане на моделях в масштабе 1:2,5 провели серию экспериментов с контактными и неконтактными подводными взрывами зарядов, эквивалентных 300 кг ТНТ (тринитротолуола). Эти эксперименты показали, что ширина ПТЗ должна быть не менее 4,97 м. Однако взрывы, причинившие меньшие повреждения, чем при экспериментах с моделью в масштабе 1:10, привели французских конструкторов к выводу, что повреждения на модели 1:10 соответствовали бы полномасштабному взрыву заряда в 1200 кг ТНТ. Эти опыты выявили трудности в соотнесении повреждений моделей с реальностью, поэтому большинство флотов стали использовать для испытаний своих систем ПТЗ полномасштабные кессоны. На стадии эскизного проектирования было решено, что линкоры типа "Ришелье" получат систему ПТЗ аналогичную примененной на "Дюнкерке", но с улучшением в оконечностях цитадели. По расчетам она должна была выдерживать контактный взрыв 300 кг ТНТ на глубине 3,5 м под проектной ВЛ при осадке 9,17 м.
| Место по длине цитадели | Глубина в 3,5 м под ВЛ, м | Общая толщина переборок | Толщина ПТП, мм |
| Нос. траверз | 4,12 | 97 | 50 |
| Башня 1 | 4,50 | 97 | 50 |
| Башня 2 | 5,85 | 87 | 40 |
| Мидель | 7,00 | 77 | 30 |
| Корм.траверз | 4,54 | 97 | 50 |
Сечение
Переборка толщиной 18 мм между двумя внешними отсеками ПТЗ, проходившая от нижней кромки пояса, являлась основным структурным элементом корпуса. Это также перешло с проекта "Дюнкерка". Внешняя обшивка имела толщину всего 10 мм, но усиливалась близко расположенными друг к другу стрингерами и другими элементами набора. Такая конструкция использовалась для уменьшения образования крупных осколков при контактном взрыве. Главная ПТП из STS имела толщину на миделе 30 мм, к концам цитадели утолщаясь до 40, а затем до 50 мм, чтобы компенсировать уменьшение глубины ПТЗ.
Возможной слабостью таких систем ПТЗ "жидкость-пустота", рассчитанных на поглощение энергии взрыва жидкостью и упругими деформациями продольных переборок, было размещение этих переборок близко друг к другу. Под мощной нагрузкой взрыва они при выпучивании могли соприкасаться, передавая повреждения за пределы отсека с топливом. Положение усугублялось тем, что многие флоты перешли к торпедам со много большим зарядом, чем проектные 300 кг ТНТ. Японцы, например, использовали торпеды с зарядом 680 кг.
Единственной серьезной проверке французская система ПТЗ подверглась в Мерс-эль-Кебире, когда при детонации глубинных бомб рядом с "Дюнкерком" ему распороло часть борта. Но поскольку все структурные повреждения ограничились районами вне ПТП, французские конструкторы сочли это доказательством правильности их проекта.
Во время реконструкции "Жана Бара" в Бресте после войны форму подводной части на нем изменили, добавив для компенсации ожидаемой перегрузки бортовые були шириной 1,27 м и длиной примерно 122 м. Это значительно улучшило и систему ПТЗ – до выдерживания контактного взрыва примерно 500 кг ТНТ. Так как новая обшивка оказалась толще, то увеличилась и суммарная толщина материала, который взрыв должен был пробить. Глубина ПТЗ от обшивки до главной ПТП увеличилась до 8,25 м, а до последней переборки – до 9,45 м.
Как и на "Дюнкерке" во внешних отсеках системы ПТЗ и в отсеке перед цитаделью использовался водоотталкивающий материал "Эбонит Мусс" ("Ebonite Mousse"), представлявший собой плотную резиновую пену с удельным весом 0,07-0,10 т/м3 . Для уменьшения опасности пожара этот горючий материал заключался в фольгу, размещенную по периферии отсека. Он не пропускал воду даже под давлением 1 атм. (давление столба воды высотой 10 м), не подвергался старению и не реагировал с железом. При водоизмещении корабля 40900 т и пустых топливных цистернах затопление даже всех незащищенных отсеков в носу от цитадели не приводило к гибельным последствиям. Хотя дифферент на нос составил бы 5,47 м, Метацентрическая высота оставалась равной 3 м, погружение винтов – 3 м, погружение главной палубы у носового перпендикуляра – 0,3 м, а у носового броневого траверза она возвышалась бы над водой на 1,1 м. Использование "Эбонит Мусс" в отсеке "F" перед цитаделью уменьшало возможные затопления и дифферент на нос, а также увеличивало длину защищенной части корабля с 54,2 до 58,3%.
