При модернизации "Ришелье" в США и затем во время его службы в составе английского Флота Метрополии на него поставили более сложные и совершенные системы, часть которых линкор сохранил и после войны. Например, в 1951 году состав радиолокационных станций (РЛС) на "Ришелье" выглядел так: американская поисковая надводная РЛС типа SG-1 (дальность 25 миль), американская РЛС типа SF (дальность 15 миль), английская РЛС наблюдения за воздухом типа 281В (дальность 60-80 миль), французская РЛС УАО 380-мм орудий типа DRBC10A, две английских РЛС УАО 152-мм орудий типа 285Р, американская РЛС УАО типа SA2, установленная на верху мачто-трубы (дальность 40 миль).
"Жан Бар" на момент ввода в строй в 1949 году имел 16 французских РЛС, включая навигационную и довольно сложную РЛС управления артогнем зенитной батареи (100-мм и 57-мм
Авиационное вооружение. Во время проектирования "Ришелье" бортовые гидросамолеты считались непременным атрибутом линкоров и крейсеров. На них возлагались функции корректировки стрельбы, разведки и даже атаки противника бомбами. При концентрации орудий ГК в носовой части этих кораблей и расположении башен С К на спардеке самолеты вместе со средствами их запуска и хранения удалось расположить вне зоны действия дульных газов. Это не только позволило сделать все оборудование гораздо легче, но и облегчило действия по обслуживанию бортовой авиации, особенно во время боя. На каждом корабле планировалось разместить по пять самолетов: 3 в ангаре и 2 на катапультах. Но жизнь внесла свои коррективы. "Ришелье", который единственный был укомплектован проектным составом авиагруппы, лишился ангара и катапульт в 1943 году при модернизации. "Жан Бар" не успел войти строй во время войны, а после нее не имел бортовых самолетов, функции которых полностью перешли к палубной авиации. На "Клемансо" для экономии веса авиагруппой решили пожертвовать уже в проекте, хотя ангар, структурно входивший в надстройки, сохранили. "Гасконь" по штату должна была нести только два самолета в подпалубном ангаре и одну катапульту. Но скорее всего и этот корабль вошел бы в строй, не имея самолетов.
Броневая защита
Линкоры типа "Ришелье" имели одну из наиболее эффективных систем защиты во все времена. Практически она повторяла систему защиты, введенную на "Дюнкерке", только толщина брони и наклон пояса были увеличены.
| Вес брони, т (%) | "Дюнкерк" | "Ришелье" |
| Корпус | 8560 (27,2) | 12180 (27,5) |
| Башни | 2720 (8,6) | 4280 (9,7) |
| Итого | 11280 (35,8) | 16460 (37,2) |
| Водоизмещение на испытаниях | 31500 (100) | 44250 (100) |
По проекту зона неуязвимости от собственных 380- мм/45 орудий простиралась от 18800 м – максимальной дистанции, на которой снаряды еще могли пробить пояс, до 29800 м, свыше которой уже начиналась пробиваться палуба. Палубная броня рассчитывалась на противостояние 500-кг бомбе, сброшенной с высоты 4700 м.
Вертикальная броня. Сравнительно короткая цитадель имела прекрасную защиту от снарядов. Длина её на первых трех кораблях равнялась 131,45 м (54,2% от длины по ВЛ), а на "Гаскони" – 135,1 м
(55,8%). Вне цитадели достаточное мощное броневое прикрытие имели рулевые машины в корме, валы и боевая рубка. В носу от цитадели до форпика проходила противоосколочная палуба, а большой отсек непосредственно перед передним броневым траверзом был заполнен водоотталкивающим материалом, как и бортовые отсеки между внешней обшивкой корпуса и броней отодвинутого внутрь пояса.
Наклон 330-мм пояса на 15,24° от вертикали повышал его эффективную сопротивляемость (с учетом внешней обшивки и 18-мм подкладки из стали специальной обработки – STS) до 478 мм вертикальной брони при курсовом угле 90° и строго горизонтальной траектории снаряда. При угле встречи снаряда 10° сопротивляемость повышалась до 546 мм. Высота пояса над ВЛ при проектной осадке 9,17 м составляла 3,4 м,

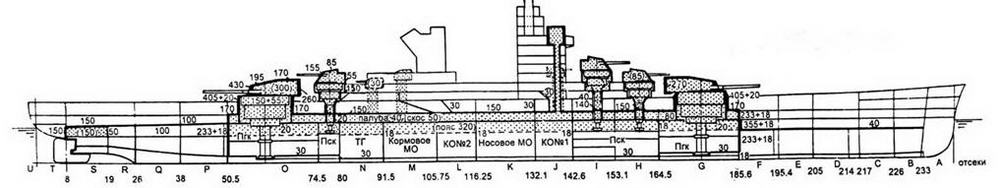

"Ришелье" по проекту 1935 года;

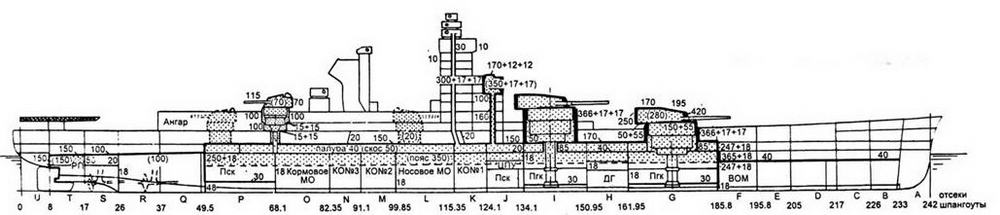

"Ришелье" по окончательному проекту, 1940 год;

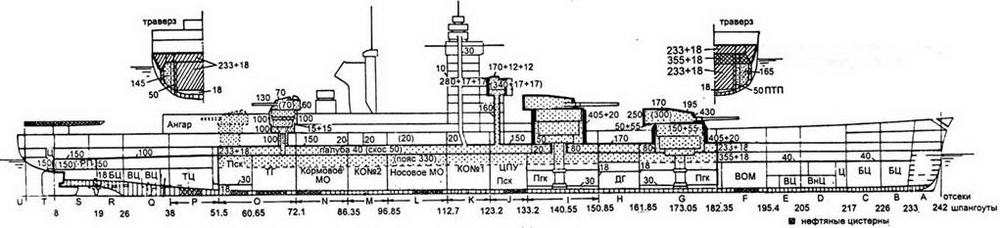

"Гасконь" по проекту Остальное бронирование как на "Ришелье"
Толщина брони дана в миллиметрах (в скобках указана вертикальная броня в плоскости, параллельной плоскости чертежа). Принятые сокращения: МО, КО – машинное и котельное отделения, Пгк и Пск – погреба главного и среднего калибра, ЦПУ – центральный пост управления; ТГ и ДГ – отсеки турбо- и дизель-генераторов, Ц – цепной ящик; ВОМ – водоотталкивающий материал; БЦ, ВЦ, ВнЦ и ТЦ – балластная, водяная, винная и топливная цистерны; РП – рулевой привод.
Имелось три броневых траверза: два на концах цитадели и третий – сзади отсека рулевых машин. Толщина последнего, как и примыкавших к нему стен, была единой (150 мм), но у траверзов цитадели она варьировалась в зависимости от ожидаемых углов падения 380-мм снарядов и толщины конструктивных элементов и брони, прикрывающих доступ к жизненно важным частям корабля. Между броневыми палубами толщина носового равнялась 233 мм (+18 мм подкладки из STS), ниже для защиты погребов 1-й башни она увеличивалась до 355 мм (+18 мм подкладки), но под носовой противоосколочной палубой снова возвращалась к прежним 233+18 мм. Вне противоторпедных переборок (ПТП) с бортов толщина траверза уменьшалась до 165 мм, поскольку считалось, что при пробитии этой его части снаряд далее под очень невыгодным углом встречал несколько переборок системы ПТЗ. Кормовой траверз цитадели имел толщину 233+18 мм за исключением частей вне ПТП и ниже скоса, где он утоньчался до 145 мм. Такое уменьшение брони кормового траверза принималось в предположении, что эти корабли всегда будут держать противника на носовых курсовых углах.
Мощную защиту имели башни и барбеты ГК. Пол боевого отделения набирался из двухслойной брони 150+55 мм, что в сочетании с броней крыши (170-195 мм) и стен (лоб 430, бока 300 мм, тыл 270 мм у 1-й и 260 мм у 2-й) давало отличную защиту погребов от бомб и снарядов. Толщина брони боевого отделения выбиралась на основании многочисленных расчетов и экспериментов, проводимых для определения наилучшей возможной защиты в пределах заданного водоизмещения. Прикрывавшие подачу боезапаса барбеты (внутренний диаметр 13,3 м) имели закаленные 405-мм плиты на 20-мм подкладке по всей окружности, но под главной бронепалубой их толщина составляла всего 80 мм. По другим данным толщина барбетов в окончательном проекте '‘Ришелье" составляла только 355+17+17 мм.
Бронирование башен СК на всех линкорах являлось слабым местом и корабли типа "Ришелье" не стали исключением. Здесь невозможно было совместить два требования: защиту от тяжелых снарядов и бомб и высокую подвижность этих башен для ведения огня по быстро перемещающимся надводным и воздушным целям. От огня же орудий среднего калибра защита была вполне достаточной: 130-мм лобовые плиты (по другим данным 115 мм), 70-мм стены и крыша, 60-мм тыл, 100-мм барбеты.
Зато боевую рубку французы предпочитали защищать хорошо. Её стены имели толщину 340 мм плюс два слоя подкладки по 17 мм и только на кормовом сегменте – 280+17+17 мм; крыша – 170+12+12, пол – 100 мм. Между рубкой и цитаделью проходила броневая 160-мм труба, которая защищала все идущие в центральный пост коммуникации.
