Наставление по стрелковому делу автомат (пистолет-пулемет) обр. 1941 г. конструкции Шпагина Г. С.
Шрифт:

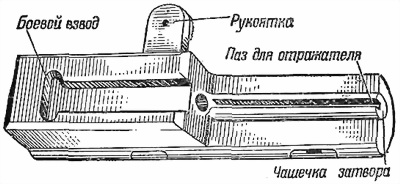

Рукоятка служит для отвода затвора назад при заряжании автомата и для постановки его на предохранитель. Она имеет сверху паз, в котором двигается предохранитель.
Боёк соединён с затвором при помощи штифта; он служит для разбивания капсюля.
Выбрасыватель (рис. 10) служит для извлечения стреляных гильз из патронника и удержания их в чашечке затвора. Он имеет: зацеп для захвата гильзы; вертикальные выступы для соединения с затвором; площадку, на которую действует пружина; выступы для предотвращения выскакивания пружины; верхний вырез для прохода выколотки при отделении пружины.

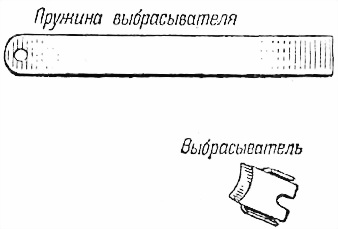

Рис. 10. Выбрасыватель
Пружина выбрасывателя служит для удержания выбрасывателя. На заднем конце она имеет отверстие для входа конца выколотки при разборке.
Направляющий стержень предохраняет возвратно-боевую пружину от изгиба во время работы. На заднем конце его неподвижно закреплен ограничитель, а на передний конец надета направляющая шайба, которая служит упором для переднего конца возвратно-боевой пружины. Передний конец стержня расклепан для удержания направляющей шайбы.
Рис. 11. Возвратно-боевая пружина
Возвратно-боевая пружина (рис. 11) служит для возвращения затвора в крайнее переднее положение. Она надевается на направляющий стержень.
Амортизатор затвора (рис. 12) принимает на себя удары затвора при отходе его в крайнее заднее положение, этим самым предохраняет затвор и затворную коробку. Он имеет отверстие для прохода направляющего стержня с возвратно-боевой пружиной и вырез для шпильки защелки ствольной коробки.
9. Спусковой механизм (рис. 13) служит для ведения одиночного и автоматического огня. Он состоит из спусковой коробки, переводчика, гнетка переводчика, спускового рычага с пружиной, спускового крючка с пружиной, гнетка спускового крючка с пружиной, разобщителя и основания разобщителя.
Рис. 12. Амортизатор затвора

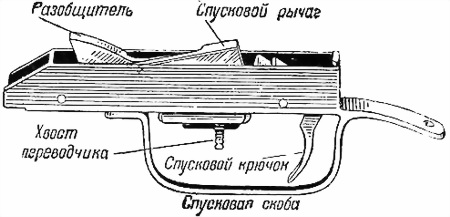

Рис. 13. Спусковая коробка со спусковым механизмом
Спусковая коробка (см. рис. 13) служит для помещения в ней спускового механизма. Она имеет: а) передние выступы для соединения с затворной коробкой; б) отверстия для осей спускового крючка и спускового рычага; в) в задней части наверху выступ для соединения с затворной коробкой; г) внизу хвост с отверстием для хвостового винта, которым спусковая коробка соединяется с ложей; д) скобу для предохранения спускового крючка и переводчика от случайных ударов; е) основание переводчика для направления движения и удержания переводчика в приданном ему положении; ж) на дне два окна для хвоста спускового крючка и для гнетка переводчика; два гнезда: одно для пружины спускового крючка, другое для пружины спускового рычага.
В передней части дна коробки выбит номер автомата.

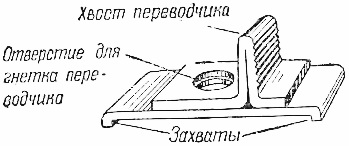

Рис. 14. Переводчик
Рис. 15. Гнеток
Переводчик (рис. 14) служит для установки разобщителя для одиночного или автоматического огня. Он имеет хвост с насечкой для передвижения переводчика пальцами руки, отверстие с буртиком для гнетка со шпилькой, передний и задний захваты. Для стрельбы автоматическим огнём переводчик сдвигается вперёд доотказа, для стрельбы одиночным огнем — назад доотказа.
Гнеток переводчика (рис. 16) служит для удержания переводчика в приданном для стрельбы положении. Он имеет кольцевой выступ для упора пружины, отверстие для шпильки и пружину, которая удерживает гнеток в верхнем положении.
Спусковой рычаг (рис. 16) служит для удержания затвора на боевом взводе. Он имеет: а) на переднем конце отверстие для оси рычага; б) на заднем конце сверху шептало, снизу выступ для сцепления с гнетком спускового крючка; в) гнездо для пружины.

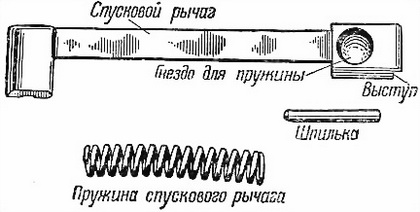

Рис. 16. Спусковой рычаг
Пружина спускового рычага служит для удержания шептала в верхнем положении.
Спусковой крючок (рис. 17) служит для отвода заднего конца спускового рычага вниз с помощью гнетка. Он состоит из головки и хвоста. На передней части головки сделан вырез с гнездом для гнетка и его пружины; по бокам два отверстия: малое — для шпильки гнетка, большое — для оси.

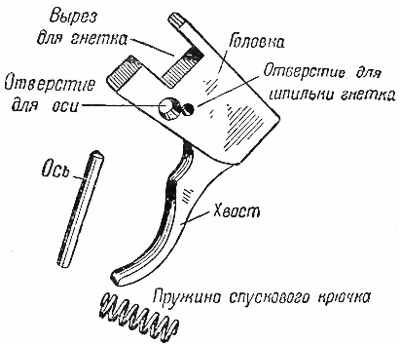

Рис. 17. Спусковой крючок
Гнеток спускового крючка (рис. 18) служит для вывода шептала спускового рычага из-под боевого взвода затвора и вместе с разобщителем обеспечивает ведение одиночной стрельбы. Он имеет: слева прямоугольную часть для действия на выступ спускового рычага, справа — закруглённую часть, на которую действует разобщитель при одиночной стрельбе; внизу вырез для шпильки, которая ограничивает выход гнетка из головки спускового крючка скорого крючка; внутри гнездо для пружины.
Рис. 18. Гнеток спускового крючка
Пружина удерживает гнеток в переднем положении.
Разобщитель (рис. 19) служит для расцепления гнетка спускового крючка со спусковым рычагом при одиночной стрельбе. Он имеет: переднее и заднее плечи; на переднее действует нижняя плоскость затвора при движении его вперёд; заднее имеет два скоса — верхний и нижний, верхний скос отводит гнеток назад, нижний скос удерживает гнеток в заднем положении до прекращения нажатия на хвост спускового крючка; отверстие для оси.
