Наставление по стрелковому делу автомат (пистолет-пулемет) обр. 1941 г. конструкции Шпагина Г. С.
Шрифт:
Основание разобщителя (рис. 20) служит для соединения разобщителя с переводчиком и для направления движения разобщителя. Оно имеет: а) продольный вырез, в котором помещается разобщитель; б) отверстие для оси; в) выступ для направления перемещения основания разобщителя в спусковой коробке; г) отверстие с выступом для прохода гнетка и упора нижнего конца пружины гнетка.

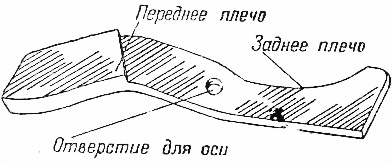

Рис. 19. Разобщитель
Рис. 20. Основание

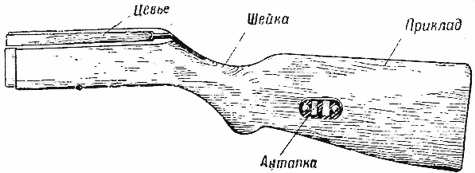

10. Ложа (рис. 21) служит для соединения частей и для удобства действия автоматом.
Рис. 21. Ложа
Цевье имеет продольный вырез, в котором помещается сверху затворная коробка, снизу спусковая коробка; впереди срезы, которые входят под закраины обоймы затворной коробки; отверстие для хвостового винта.
Приклад ложи имеет вырез для антапки и металлический затылок с крышкой, которая закрывает пустотелую часть приклада, где укладывается принадлежность для чистки.

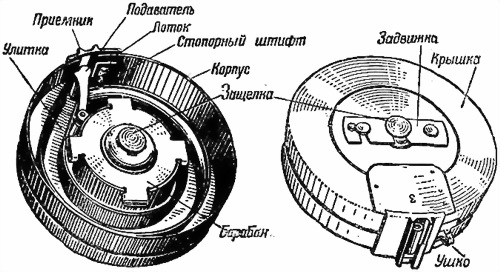

11. Дисковый магазин (рис. 22) служит для помещения в нём 71 патрона. Он состоит из корпуса, крышки, улитки, барабана, пружины, подавателя с винтом, защёлки с гайкой и пружиной.
Рис. 22. Дисковый магазин
Корпус имеет ось, лоток, приёмник с загибами для направления патрона в патронник, выступ с вырезом для сцепления с защёлкой магазина при заряжании автомата и ушко для прикрепления к поясу стрелка.
Крышка служит для закрывания корпуса. Она имеет задвижку, шипы задвижки и отверстие для прохода головки защёлки.

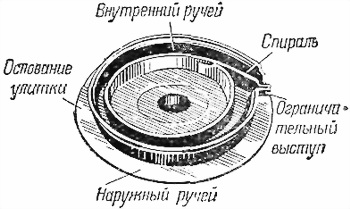

Улитка (рис. 23) служит для помещения патронов и направления их в приёмник корпуса.
К основанию улитки прикреплена спираль, образующая два ручья — внутренний и наружный, в которых помещаются патроны.
Рис. 23. Улитка

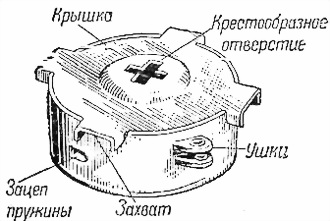

Барабан (рис. 24) служит для помещения пружины и заводки её. Сверху барабан закрывается крышкой. Крышка имеет четыре захвата для упора пальцами руки при вращении барабана; крестообразное отверстие для прохода оси магазина с четырьмя вырезами, куда входят зубцы защёлки; на стенке ушки для подавателя.
Рис. 24. Барабан
Рис. 25. Пружина
Пружина магазина (рис. 25) служит для вращения барабана и подачи патронов. На обоих концах пружины имеются вырезы для сцепления с зацепами оси и стенки барабана.

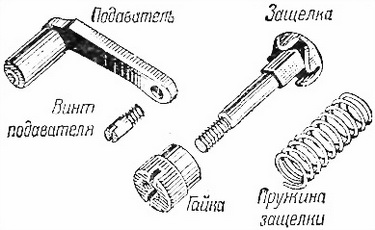

Подаватель (рис. 26) состоит из рычага и толкателя. На рычаге имеется отверстие для соединения подавателя с ушками барабана при помощи винта.
Защёлка (см. рис. 26) с четырьмя зубцами служит стопором барабана; она поднимается к нему пружиной и завинчивается гайкой.

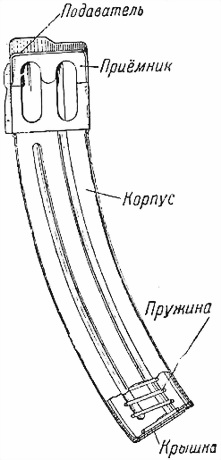

Кроме дискового магазина, имеется на вооружении коробчатый магазин (рис. 27). Коробчатый магазин состоит из корпуса, приемника, подавателя, пружины подавателя, крышки.
Рис. 26. Подаватель и защелка
Рис. 27. Коробчатый магазин
На задней стенке корпуса имеется выступ с вырезом для сцепления с защёлкой магазина при заряжании автомата.
12. На каждый автомат полагается следующая принадлежность (рис. 28):
шомпол, который состоит из ручки и двух звеньев с протиркой;
отвертка, которая состоит яз рукоятки, лезвия и оси лезвия;
выколотка — для выколачивания осей и шпилек при разборке и сборке автомата;
ерш — для смазки канала ствола;
ключ — для ввинчивания и взвинчивания мушки;
масленка; в отделение ее с буквой «Щ» наливается щёлочный состав, в отделение с буквой «Н» — ружейная смазка.
Рис. 28. Принадлежность
13. Для стрельбы из автомата применяется пистолетный патрон 7,62-мм калибра (рис. 29), который состоит из пули, гильзы, порохового заряда и капсюля.
Гильза имеет дульце для соединения с пулей (пуля укрепляется в гильзе кернением), скат (переходная часть от дульца к корпусу) и корпус для помещения порохового заряда.
В дне гильзы имеется: гнездо для помещения капсюля; наковальня, на которой разбивается и воспламеняется капсюльный состав; два затравочных отверстия для передачи пламени от капсюля к заряду. Снаружи у дна гильзы имеется кольцевая проточка для захвата гильзы зацепом выбрасывателя.
