Наставление по стрелковому делу автомат (пистолет-пулемет) обр. 1941 г. конструкции Шпагина Г. С.
Шрифт:
Рис. 46. Как вынуть спусковой рычаг
4. Удерживая левой рукой в обхват спусковую коробку (закругленным концом шпильки гнетка переводчика вверх) и придерживая переводчик, выколоткой нажать на головку гнетка переводчика так, чтобы шпилька выскочила из отверстия гнетка, затем отделить переводчик и разобщитель с его основанием и гнетком от спусковой коробки (рис. 47).
Рис. 47. Как
5. Отделить гнеток переводчика с пружиной от основания разобщителя (рис. 48).
Рис. 48. Как отделить гнеток переводчика от основания разобщителя
6. Отделить пружину от гнетка переводчика.
7. Отделить разобщитель от основания, предварительно выколоткой выбив его ось.
8. Отделить гнеток с пружиной от спускового крючка, для чего выколоткой выбить шпильку гнетка.
32. Сборка автомата после полной разборки.
Собрать спусковой механизм:
1. Присоединить гнеток спускового крючка; вложить пружину в гнездо гнетка; вложить гнеток с пружиной в гнездо спускового крючка до совпадения выреза гнетка с отверстием спускового крючка и вставить шпильку гнетка.

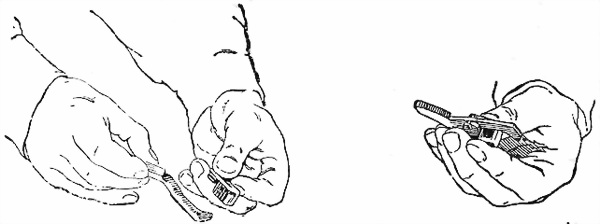

2. Поставить разобщитель в вырез основания задним плечом к отверстию гнетка переводчика (рис. 49) и закрепить его осью.
Рис. 49. Как соединить разобщитесь с основанием
3. Надеть пружину на гнеток переводчика и вставить гнеток в отверстие основания разобщителя.
4. Удерживая левой рукой спусковую коробку, поставить переводчик на его основание, вставить в коробку разобщитель с основанием и гнетком, нажать на головку гнетка выколоткой, вставить шпильку гнетка в его отверстие и поставить переводчик на одиночный огонь.
5. Вставить пружину спускового рычага в его гнездо: завести направляющий выступ спускового рычага под переднее плечо разобщителя, вставить ось спускового рычага и поставить его пружину в гнездо дна спусковой коробки.
6. Присоединить спусковой крючок с гнетком: вставить пружину в гнездо спускового крючка, пропустить хвост спускового крючка через окно дна спусковой коробки и, нажимая на его головку, вставить ось спускового крючка.
Соединить спусковую и затворную коробки с ложей:
1. Поставить затворную коробку в верхнюю часть выреза ложи.
2. Завести передние выступы спусковой коробки за закраины обоймы затворной коробки и вставить спусковую коробку в нижнюю часть продольного выреза ложи так, чтобы отверстие для
3. Вставить и завинтить хвостовой винт.
Вставить ствол в ствольную коробку:

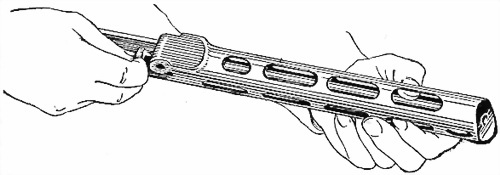

Удерживая ствольную коробку левой рукой за переднюю часть кожуха мушкой вниз, правой рукой вставить ствол в ствольную коробку и, направляя его переднюю часть в отверстие переднего вкладыша, большим и средним пальцами левой руки (рис. 50) поставить ствол так, чтобы риска на торце кольцевого выступа совпала с риской на торце заднего вкладыша.
Рис. 50. Как вставить ствол
Соединить ствольную коробку с затворной:
Вставить ствольную коробку в проушины затворной коробки и, удерживая их в левой руке, вставить соединительную ось с правой стороны (рис. 51) и забить её деревянным молотком, затем забить разрезную чеку с левой стороны.
Рис. 51. Как вставить соединительную ось
Дальнейшая сборка описана после неполной разборки.
33. Периодический осмотр оружия производится офицерским и сержантским составом в сроки, установленные Уставом внутренней службы; степень разборки оружия определяет осматривающий.
34. Одновременно с осмотром автомата производится осмотр положенной к нему принадлежности.
35. Автоматчик должен осматривать автомат ежедневно перед выходом на занятия и во время чистки. Ежедневный осмотр производится в собранном виде, а во время чистки — в разобранном и собранном виде. Принадлежность автоматчик должен осмотреть перед чисткой автомата.
36. О всякой неисправности, замеченной при осмотре автомата и принадлежности, автоматчик обязан немедленно доложить своему командиру.
Неисправности автомата, которые не могут быть устранены средствами подразделения, устраняются в оружейной мастерской.
37. При ежедневном осмотре автомата проверить:
1. Нет ли на металлических частях налёта ржавчины, загрязнения, глубоких царапин и забоин, чисты ли канал ствола, компенсатор и чашечка затвора.
2. Нет ли трещин, отколов и побитостей ложи, особенно на её цевье и шейке приклада.
3. Исправно ли действует затвор, удерживается ли он на предохранителе в переднем и заднем положениях.
4. Исправно ли действует переводчик; исправны ли мушка и прицел; совпадает ли риска полозка мушки с риской её основания.
5. Исправно ли действуют защёлки магазина и ствольной коробки.
6. Прочно ли держится антапка и правильно ли крепится плечевой ремень.
