Наставление по стрелковому делу (НСД-42) противотанковое самозарядное ружье обр. 1941 г. системы Симонова - ПТРС и противотанковое однозарядное ружье системы Дегтярева обр. 1941 г. - ПТРД
Шрифт:
Рис. 7. Шток
д) Толкатель (рис. 8) служит для отвода затвора назад. Он имеет головку для соединения со штоком и для упора переднего конца пружины толкателя.
Рис. 8. Толкатель:
1 —
е) Пружина толкателя служит для возвращения подвижных частей механизма перезаряжания в крайнее переднее положение.
ж) Кожух служит для помещения в нем механизма перезаряжания и предохранения его частей от повреждения.
8. Ствольная коробка (рис. 9) служит для соединения основных частей ружья. Со стволом она соединяется при помощи клина; снизу к ней прикреплены магазинная коробка и коробка спускового механизма; приклад к ствольной коробке прикреплен при помощи шурупа. Ствольная коробка сверху прикрыта крышкой, которая закреплена чекой.

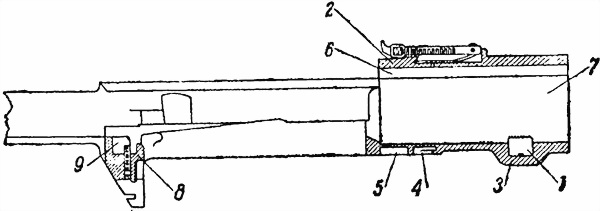

Рис. 9. Ствольная коробка:
1 — клин; 2 — основание прицела; 3 — прилив для клина; 4 — гнезда для выступа магазина; 5 — гнезда для выступа пружины рычага подавателя; 6 — канал для толкателя затвора; 7 — канал для помещения казенной части ствола; 8 — паз для останова затвора; 9 — вкладыш
9. Снаружи ствольной коробки расположены: основание прицела, прилив с отверстием для помещения клина, отверстие для чеки крышки ствольной коробки, ушки для крепления задней стенки магазинной коробки и коробки спускового механизма; снизу спереди — два гнезда для помещения выступа магазина и цилиндрического выступа пружины рычага подавателя.
10. Внутри ствольная коробка имеет: канал для толкателя затвора и канал для помещения казенной части — ствола; внизу — направляющие выступы для движения затвора, отражательный выступ, с помощью которого отражается гильза, паз для останова затвора, вкладыш, в который упирается затвор при запирании канала ствола; сзади — перемычка для ограничения движения затвора.
Останов затвора с пружиной служит для удержания затвора в заднем положении при заряжании ружья и после израсходования патронов из магазина.
11. Прицел секторный (см. рис. 1) служит для стрельбы на различные расстояния. Он состоит из основания прицела, прицельной планки, хомутика и пружины.
Основание прицела имеет две стойки со скошенными ребрами. На переднем конце основания — ушки с отверстиями для оси прицельной планки, внутри — паз для укрепления пружины прицельной планки.
Прицельная планка (рис. 10) соединена с основанием прицела при помощи оси. На заднем конце планки сделана гривка с прорезью для прицеливания.
На наружной стороне планки нанесены деления с цифрами от 1 до 15, обозначающими дистанции в сотнях метров. Между деления нанесены маленькие черточки для установки прицела с точностью до 50 м. Насечки на боковых гранях планки служат для удержания хомутика защелками на определенном
Хомутик надет на прицельную планку и удерживается в приданном положении защелками.
Пружина прицельной планки задним концом укреплена в пазу основания прицела, а передним упирается в пяточку прицельной планки и тем удерживает планку в приданном положении.
12. Мушка (рис. 11) служит для прицеливания. Она укреплена в вырезе колодки намушника.

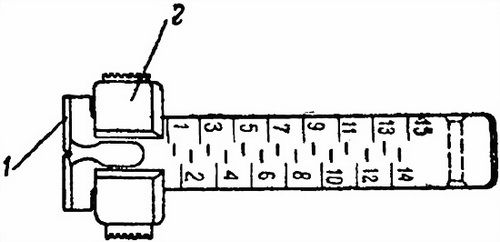

Рис. 10. Прицельная планка:
1 — гривка с прорезью для прицеливания; 2 — хомутик
Рис. 11. Мушка
13. Затвор (рис. 12) служит для досылания патрона в патронник, запирания канала ствола, производства выстрела и извлечения гильзы (патрона) из патронника. Затвор состоит из стебля затвора, остова, ударника, пружины ударника, выбрасывателя и пружины выбрасывателя.
14. Стебель затвора имеет спереди площадку, в которую упирается толкатель, рукоятку удобства действия затвором, два паза для направляющих выступов ствольной коробки и наклонные выступы с прорезью для ударника. Наклонные выступы помещаются в наклонном вырезе остова затвора и служат для перекашивания затвора, чем осуществляется запирание какала ствола. Внутри стебля затвора расположено гнездо для возвратной пружины с ее направляющим стержнем.

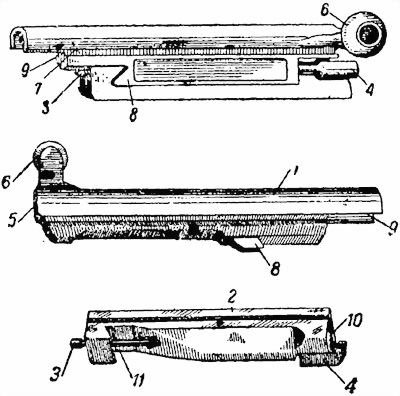

Рис. 12. Затвор:
1 — стебель затвора; 2 — остов затвора; 3 — ударник; 4 — выбрасыватель; 5 — площадка для толкателя; 6 — рукоятка; 7 — направляющий паз; 8 — наклонные выступы; 9 — гнездо для возвратной пружины; 10 — чашка для помещения шляпки патрона; 11 — наклонный вырез остова затвора
15. Остов затвора имеет: спереди — чашечку для помещения шляпки патрона, отверстие для прохода бойка ударника; с правой стороны — паз для выбрасывателя с его пружиной; сверху сзади — наклонные вырезы для помещения наклонных выступов стебля затвора, чем осуществляется сцепление стебля затвора с остовом; внутри — канал для ударника, который крепится шпилькой. С левой стороны на остове выбит номер ружья.
16. Коробка спускового механизма (рис. 13) служит для соединения частей ударно-спускового механизма. Она имеет: шпильку для крепления со ствольной коробкой, ушки для оси курка, вырез для оси стержня боевой пружины, отверстие для оси автоматического спуска, паз для помещения шептала спускового рычага и спускового крючка; отверстие для оси спускового крючка; на конце — отверстие для соединительного винта. Снизу в коробке помещается защелка магазина с пружиной. Сзади к коробке прикреплена деревянная рукоятка для удобства ведения стрельбы.
