Наставление по стрелковому делу (НСД-42) противотанковое самозарядное ружье обр. 1941 г. системы Симонова - ПТРС и противотанковое однозарядное ружье системы Дегтярева обр. 1941 г. - ПТРД
Шрифт:
Для предупреждения задержек при стрельбе нужно:
а) строго соблюдать правила хранения, разборки, чистки, сборки и осмотра ружья;
б) перед каждой стрельбой ружье разобрать, очистить от смазки и внимательно осмотреть его части, протереть и смазать части тонким слоем ружейной смазки, в зимнее время — зимней смазкой, а при температуре от –30° и ниже — смазкой № 21;
в) перед стрельбой тщательно осмотреть патроны; неисправными и грязными патронами ружье не заряжать; обтирать патроны сначала сухой тряпкой, а затем тряпкой, слегка промасленной смазкой;
г) во время перемены огневых позиций, при перебежках оберегать ружье от засорения и ударов; особое внимание обратить на то, чтобы в дульный тормоз не попадали грязь, песок снег и т. п.
Всякую
Если задержка перезаряжанием не устраняется или по устранении повторяется, — разрядить ружье, определить причину задержки и устранить ее.
| Задержки | Причины задержек | Способы устранения |
|---|---|---|
| 1. Осечка | Поломка бойка ударника. Загрязнение затвора или спускового механизма. Сгустившаяся смазка. Ослабление или поломка боевой пружины. Неисправность капсюля | Перезарядить ружье и продолжать стрельбу. При частом повторении осечек отделить затвор и проверить состояние ударника и его бойка. При густой смазке и загрязнении части затвора протереть насухо и слегка смазать. Проверить исправность боевой пружины, отделив для этого ударно-спусковой механизм. Об обнаруженной неисправности доложить командиру |
| 2. Неизвлечение из патронника гильзы | Скрошенность зацепа выбрасывателя, поломка его пружины или загрязнение паза выбрасывателя. Загрязнение патронника | Через дульную часть шомполом вытолкнуть гильзу. Отделить затвор и проверить исправность выбрасывателя. Прочистить паз для выбрасывателя. Прочистить и слегка смазать патронник |
| 3. Недокрытие затвора | Осадка или поломка возвратной пружины. Загрязнение ствольной коробки | Подать за рукоятку затвор вперед доотказа и продолжать стрельбу. При повторении задержки отделить затвор, протереть его и ствольную коробку насухо, слегка смазать и проверить исправность возвратной пружины. В случае ее неисправности доложить командиру |
| 4. Неполный отход затвора | Загрязнение ствольной коробки и газовых отверстий | Перезарядить ружье и продолжать стрельбу. Если задержка повторяется, поставить регулятор на большее газовое отверстие. При первой же возможности разобрать ружье и прочистить газовые отверстия и ствольную коробку, после чего регулятор поставить на прежнее газовое отверстие (по формуляру) |
| 5. Неудержание затвора остановом | Большая скорость отбрасывания затвора назад. Забитость останова затвора | Поставить регулятор на очередное меньшее газовое отверстие. При неисправности останова затвора доложить командиру |
Глава IV
ПРАВИЛА РАЗБОРКИ И СБОРКИ РУЖЬЯ
28. Ружье разбирается для чистки, смазки, осмотра, замены и исправления частей. Излишне частая разборка вредна, так как она ускоряет изнашивание частей.
29. При разборке и сборке ружья соблюдать следующее:
а) разборку и сборку ружья производить на столе или скамейке, а в поле — на чистой подстилке;
б) отделяя или собирая части ружья, обращаться с ними осторожно, не применяя излишних усилий и не допуская ударов одной части о другую.
30. Разборка может изводиться неполная и полная.
Неполная разборка ружья производится для чистки, смазки и осмотра перед стрельбой в такой последовательности:
1. Ружье на сошках поставить на стол (на
2. Отделить затвор, для чего правой рукой повернуть флажок соединительной чеки вверх, левой рукой придерживать крышку ствольной коробки, а правой вынуть чеку вправо; приподнять заднюю часть крышки и постепенно ослабляя давление на нее возвратной пружины, отделить ее с возвратной пружиной (рис. 22); отвести затвор назад и вынуть его кверху из ствольной коробки (рис. 23).
3. Отделить остов затвора от стебля, для чего затвор положить на ладонь левой руки, а правой рукой стебель затвора подвинуть вперед и в сторону.
4. Отделить механизм перезаряжания, для чего:
а) повернуть флажок чеки регулятора вперед и вынуть его;

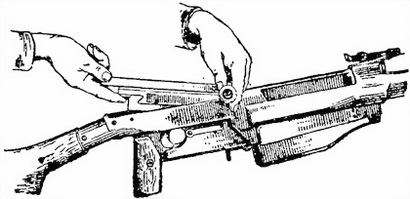

Рис. 22. Как отделить крышку ствольной коробки

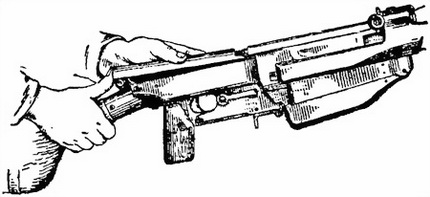

Рис. 23. Как отделить затвор
б) выколоткой или концом пули нажать на газовый регулятор (рис. 24), разъединить его с газовой каморой, отделить трубку механизма перезаряжания от ствола;

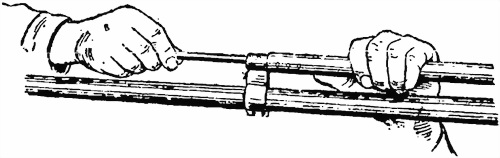

Рис. 24. Как отделить трубку механизма перезаряжания
в) вынуть из кожуха механизма перезаряжания регулятор, поршень, шток и толкатель с пружиной и разъединить их друг от друга.
5. Отделить ствол от ствольной коробки, для чего нажать на защелку и отвести клин вправо доотказа, после чего, подавая ствол вперед, отделить его от ствольной коробки.
31. Сборка ружья после неполной разборки производится в обратной последовательности:
1. Соединить ствол со ствольной коробкой, для чего в канал ствольной коробки вложить ствол и отвести клин влево доотказа.
2. Собрать механизм перезаряжания и присоединить его к стволу, для чего:
а) вложить в канал ствольной коробки толкатель с его пружиной;
б) на передний конец штока надеть поршень и вложить в него регулятор, а задний конец штока соединить с головкой толкателя; надеть кожух на собранный механизм перезаряжания и задний его конец соединить с выступом обоймы; утопить регулятор в трубку и соединить кожух с задним срезом газовой каморы;
в) отверткой повернуть регулятор так, чтобы цифра, показывающая отверстие, отмеченное в формуляре, была наверху;
г) вставить справа чеку в. отверстие газовой камеры и опустить флажок вниз.
3. Собрать затвор и вложить его в ствольную коробку, для чего:
а) положить на ладонь левой руки остов затвора, а правой рукой наложить стебель и подать его назад так, чтобы наклонный выступ стебля затвора вошел в наклонный вырез остова затвора;
б) вложить затвор в ствольную коробку и подать его в крайнее переднее положение.
4. Присоединить крышку ствольной коробки с возвратной пружиной и ее муфтой, для чего спустить курок и вложить возвратную пружину в гнездо стебля затвора, наблюдая, чтобы стер-жень крышки ствольной коробки вошел в муфту возвратной пружины; подать крышку вперед; удерживая сзади крышку, вложить соединительную чеку и повернуть ее флажок в горизонтальное положение.
32. Полная разборка ружья является продолжением неполной разборки. Она производится в следующем порядке:
