Спусковая коробка имеет: площадку для соединения приклада со ствольной коробкой, отверстие для шпильки, крепящей спусковую коробку со ствольной коробкой и спусковую скобу, предохраняющую спусковой крючок от случайного нажатия на него.
Пружина амортизатора служит для уменьшения отдачи и возвращения в крайнее переднее положение ствола со ствольной коробкой после выстрела.

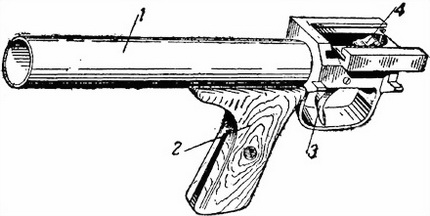

Рис. 38.
1 — внутренняя труба; 2 — рукоятка; 3 — спусковой крючок; 4 — шептало
43. Сошки (рис. 39) служат упором при стрельбе. Они состоят из хомута и двух ног с башмаками и сошниками. Ноги укреплены в проушинах хомута. Верхняя часть хомута откидная: она соединяется с нижней частью при помощи винта с барашком.

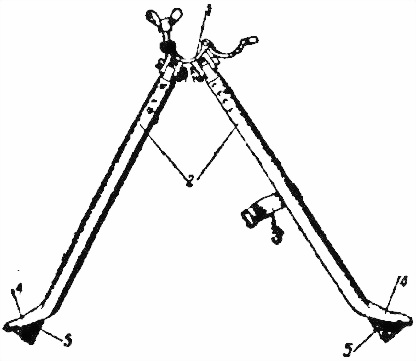

Рис. 39. Сошки:
1 — хомут; 2 — ноги; 3 — застежка; 4 — башмаки; 5 — сошники
В сложенном виде ноги скрепляются пружинной застежкой, надетой на правую ногу. Под действием пружины, при освобождении ног, они автоматически становятся в боевое положение.
44. Ружье имеет следующую принадлежность (рис. 40):
а) составной шомпол для чистки канала ствола;
б) ключ для подгонки упора щеки;
в) отвертку для отделения и присоединения приклада;
г) двугорлую масленку (в отделение с буквой «Щ» наливается щелочной состав, в отделение с буквой «Н» — ружейная смазка);
д) ершик для чистки и смазки канала ствола.
Вся принадлежность укладывается в специальное гнездо в чехле, служащем для закрывания казенной части ружья.

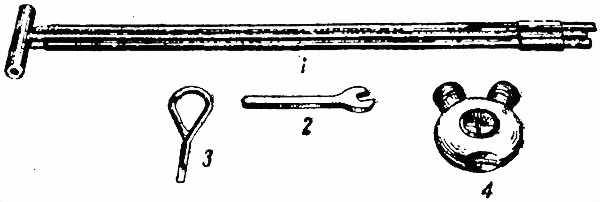

Рис. 40. Принадлежность к. ружью:
1 — складной шомпол; 2 — ключ; 3 — отвертка; 4 — масленка
Кроме того, на каждое ружье имеются:
а) две брезентовые патронные сумки (каждая сумка с гнездами на 20 патронов);
б) два брезентовых чехла (один на казенную часть и второй на дульную часть ружья);
в) формуляр на ружье, куда заносятся результаты проверки боя, количество произведенных выстрелов, задержки и способы их устранения.
Глава II
РАБОТА
45. Части и механизмы ружья находятся в следующем положении:
а) ствол — в крайнем переднем положении; пружина амортизатора — в наименьшем сжатии;
б) затвор запирает патронник, его боевые выступы находятся за опорными выступами ствольной коробки;
в) зацеп выбрасывателя находится в пазу пенька ствола отражателя в крайнем переднем положении под действием своей пружины;
г) ударник спущен, и боек выходит через отверстие затвора;
д) боевая пружина упирается передним концом в муфту бойка, а задним — в соединительную муфту и находится в наименьшем напряжении;
е) выступ ударника находится в вырезе соединительной муфты, а боевой взвод — впереди, над шепталом спускового механизма.

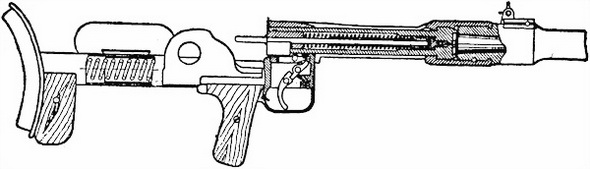

Рис. 41. Положение частей до заряжания
46. Для заряжания ружья нужно:
а) повернуть рукоятку затвора влево;
б) отвести затвор назад доотказа;
в) положить патрон на направляющий скос верхнего окна ствольной коробки и послать его в патронник;
г) дослать затвор вперед;
д) повернуть рукоятку затвора вправо доотказа.
При повороте рукоятки затвора влево боевые выступы затвора выходят из-за опорных выступов и становятся против продольных пазов ствольной коробки.
При отводе затвора назад доотказа задержка упирается в заднюю плоскость левого боевого выступа затвора и удерживает его в ствольной коробке.
При досылании затвора вперед затвор продвигает лежащий в верхнем окне ствольной коробки патрон в патронник.
При повороте рукоятки затвора вправо доотказа:
а) боевой взвод ударника, наткнувшись на шептало спускового механизма, останавливает ударник, удерживая его на боевом взводе, затвор продолжает движение вперед;
б) боевые выступы затвора заходят за опорные выступы ствольной коробки, при этом прочно запирается канал ствола;
в) боевая пружина, упираясь в соединительную муфту и муфту бойка, получает наибольшее напряжение;
г) зацеп выбрасывателя заскакивает в заточку шляпки гильзы;
д) шляпкой гильзы отражатель утапливается в своем гнезде.
