37. Прицел (рис. 26) служит для стрельбы на различные расстоянии. Он состоит из кронштейна и целика с прорезью.

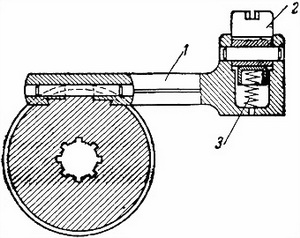

Рис. 26. Прицел:
1 — кронштейн; 2 — целик с прорезью, 3 — пружина целика
Кронштейн имеет отверстие, по которому целик передвигается вверх и вниз. Когда целик прижат к кронштейну, он соответствует всем расстояниях стрельбы до 400 м, а и верхнем положении — расстояниям от 400 до 1000 м.
Примечание.
38. Мушка служит для прицеливания. Она вдвинута в паз основания мушки и может передвигаться вправо и влево при проведении ружья к нормальному бою.
39. Затвор (рис. 27) служит для досылания патрона в патронник, запирания канала ствола, производства выстрела и извлечения гильзы (патрона) из патронника. Затвор состоит из остова затвора и ударного механизма.

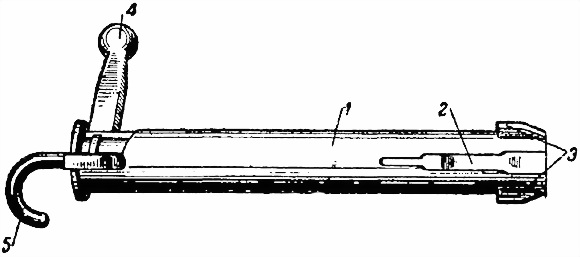

Рис. 27. Затвор:
1 — остов затвора; 2 — выбрасыватель; 3 — боевые выступы; 4 — рукоятка; 5 — крючок
40. Остов затвора (рис. 28) имеет:
а) рукоятку для действия затворам;
б) чашечку с венчиком для помещения шляп-ки патрона;

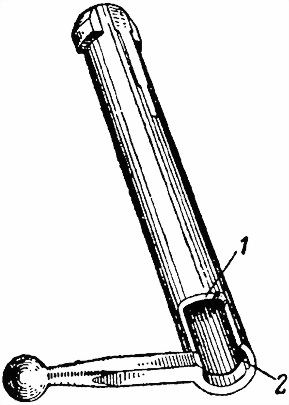

Рис. 28. Остов затвора:
1 — скошенный вырез; 2 — кольцевой паз
в) канал для прохода бойка ударника;
г) паз для помещения выбрасывателя;
д) гнездо для отражателя и его пружины;
е) два боевых выступа, которые при закрытом затворе выдерживают при выстреле давление пороховых газов;
ж) скошенный вырез, которым при открывании затвора ударник отводится несколько назад;
з) кольцевой паз, в который входит кольцевой выступ соединительной муфты, благодаря чему осуществляется сцепление ударного механизма с остовом затвора;
и) два отверстия для отвода пороховых газов в случае их прорыва внутрь затвора.
41. Ударный механизм (рис. 29) состоит из ударника, соединительной муфты, ограничительной трубки, боевой пружины, муфты бойка и бойка.

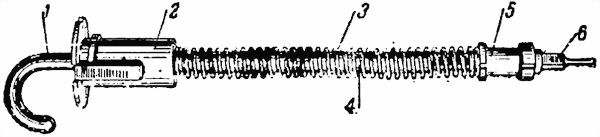

Рис. 29. Ударный механизм:
1 — крючок; 2 — соединительная муфта; 3 — боевая пружина; 4 — ограничительная трубка; 5 — муфта бойка; 6 — боек
Ударник (рис. 30) имеет выступ с боевым взводом; передний край выступа заскакивает за шептало спускового механизма при досылании затвора вперед или при отводе ударника назад за крючок ударника; головку, на которую на-девается боек ударника.
Соединительная муфта (рис. 31) служит для сцепления ударного механизма с затвором. Она имеет: канал для прохода ударника, направляющий вырез для выступа ударника, кольцевой выступ, который входит в кольцевой паз затвора.

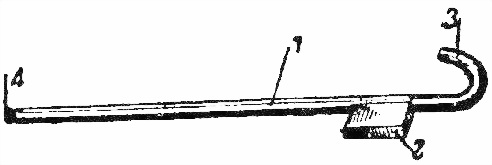

Рис. 30. Ударник:
1 — стержень; 2 —
Рис. 31. Соединительная муфта:
1 — канал; 2 — направляющий вырез
Ограничительная трубка, (рис. 32) ограничивает отход ударника назад.
Боевая пружина (рис. 33) посылает ударник в переднее положение для разбивания бойком капсюля патрона.
Рис. 32. Ограничительная трубка
Рис. 33. Боевая пружина
Муфта бойка (рис. 34) предохраняет боек от расцепления с ударником; в нее упирается передний конец боевой пружины. Муфта бойка имеет кольцевую выточку, которая полностью охватывает утолщенную часть бойка, закрывая сделанный в ней паз для головки ударника.
Боек (рис. 35) служит для разбивания капсюля; он имеет паз для соединения с головкой стержня ударника.
Рис. 34. Муфта бойка
Рас. 35. Боек:
1 — паз для соединения с головкой стержня ударника
42. Приклад (рис. 36) служит для удобства стрельбы; он прикреплен к ствольной коробке и состоит из плечевого упора с наружной трубой и спусковой коробки с внутренней трубой.

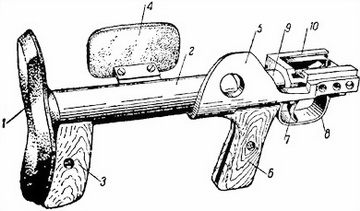

Рис. 36. Приклад:
1 — плечевой упор (подушка); 2 — наружная труба; 3 — деревянный упор; 4 — упор для щеки; 5 — прилив с кривой гранью; 6 — рукоятка; 7 — спусковой крючок; 8 — спусковая скоба; 9 — внутренняя труба; 10 — спусковая коробка
Плечевой упор с наружной трубой (рис. 37) имеет подушку для упора ружья в плечо стрелка во время прицеливания и стрельбы, деревянный упор для удержания ружья левой рукой во время стрельбы, наружную трубу, в которой помещается пружина амортизатора, прилив с кривой гранью для открывания затвора после выстрела и упор для щеки наводчика при наводке и стрельбе.

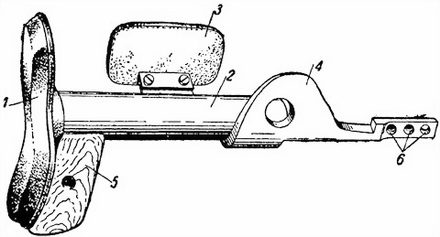

Рис. 37. Плечевой упор с наружной трубой:
1 — подушка; 2 — наружная труба; 3 — упор для щеки; 4 — прилив с кривой гранью; 5 — деревянный упор; 6 — отверстие для крепления ограничительной планки
В спусковой коробке с внутренней трубой (рис. 38) помещается спусковой механизм.
К внутренней трубе прикреплена рукоятка для удобства стрельбы.
