1. Отделить ударно-спусковой механизм, для чего:
а) открыть крышку магазинной коробки, оттянув защелку назад;
б) отвинтить отверткой хвостовой винт и отвести коробку спускового механизма вниз, отделив ее от ствольной коробки.
2. Снять кожух коробки спускового механизма, для чего левой рукой взяться за рукоятку, а правой сверху за кожух и снять его вверх.
3. Отделить магазин от ствольной коробки, для чего левой рукой взяться за ствольную коробку сзади магазинной коробки,
4. Отделить ударник от остова затвора, для чего остов затвора левой рукой поставить вертикально головкой ударника на деревянную подкладку и нажать вниз, правой рукой при помощи выколотки вытолкнуть шпильку ударника, после чего вынуть ударник с его пружиной.
5. Отделить выбрасыватель от остова затвора, для чего отвести его назад и в сторону.
6. Отделить сошки, для чего правой рукой отвести флажок защелки вниз и снять наметку хомутика сошек.
33. Сборку ружья производить в такой последовательности:
1. Присоединить сошки, для чего ствол заточкой поставить в хомут сошек, закрыть наметку и флажок защелки поднять кверху.
2. Присоединить выбрасыватель к остову затвора, для чего хвост выбрасывателя с пружиной вставить в заднюю часть паза выбрасывателя и движением назад и к низу вставить выбрасыватель.
3. Вставить ударник с его пружиной в канал остова затвора, для чего на ударник надеть пружину, вложить ударник в канал остова, нажать на головку ударника и закрепить шпилькой.
4. Присоединить магазин к ствольной коробке, для чего выступ передней части магазинной коробки вставить в паз ствольной коробки и движением вверх магазинную коробку ввести в нижнее окно ствольной коробки.
5. Присоединить кожух к спусковой коробке так, чтобы вырезы на кожухе вошли в соответствующие выступы на спусковой коробке.
6. Присоединить коробку спускового механизма к ствольной коробке, для чего ось коробки вставить в проушины ствольной коробки и движении вперед и вверх ввести хвост коробки спускового механизма в паз ствольной коробки.
Завинтить хвостовой винт отверткой. Закрыть крышку магазинной коробки, оттянув предварительно защелку магазина назад.
ЧАСТЬ ВТОРАЯ
УСТРОЙСТВО ОДНОЗАРЯДНОГО ПРОТИВОТАНКОВОГО РУЖЬЯ ОБР. 1941 г. СИСТЕМЫ ДЕГТЯРЕВА — ПТРД
Глава I
УСТРОЙСТВО ПРОТИВОТАНКОВОГО ОДНОЗАРЯДНОГО РУЖЬЯ
34. Ствол служит для направления полета пули; внутри он имеет канал с восемью нарезами, которые вьются слева вверх направо. Нарезы служат для придания пуле вращательного движения при полете. Промежутки между нарезами называются полями; расстояние между двумя противоположными полями (по диаметру)
Задняя часть канала гладкая; она служит для помещения патрона и называется патронником.
Снаружи, у дульной части ствол имеет основание мушки, на котором посажена мушка; на задней части укреплен кронштейн прицела.
По середине ствола при помощи обоймы укреплена рукоятка для переноски ружья во время перебежек и выдвижения на огневую позицию. Впереди рукоятки сделан кольцевой паз для крепления сошек.
На переднем конце ствола укреплен дульный тормоз для уменьшения отдачи.
35. Ствольная коробка служит для помещения затвора. На ней с левой стороны расположена затворная задержка, а снизу — спусковой механизм.
Сверху на ствольной коробке выбит номер, год изготовления ружья и марка завода.
Снаружи ствольная коробка имеет:
а) верхнее окно для вкладывания патронов при заряжании ружья; оно имеет направляющий скос для правильной подачи патронов в патронник,
б) нижнее окно для выбрасывания стреляной гильзы;
в) площадку с выступом для соединения с прикладом;
г) вырез для движения рукоятки затвора при запирании и отпирании канала ствола; передняя стенка выреза имеет скос, по которому скользит рукоятка затвора при открывании его, обеспечивая тем самым первоначальный сдвиг гильзы.
Внутри ствольная коробка имеет:
а) канал для помещения затвора;
б) два продольных паза, в которых ходят боевые выступы затвора при движении его вперед и назад;
в) два опорных выступа, за которые заходят боевые выступы затвора при запирании канала ствола.
36. Спусковой механизм (рис. 25) состоит из спускового крючка спускового рычага, шептала и двух пружин.
Спусковой крючок служит для приведения в действие спускового рычага. Он имеет хвост для накладывания указательного пальца правой руки при спуске ударника с боевого взвода, выступ для надавливания на спусковой рычаг и отверстие для оси.

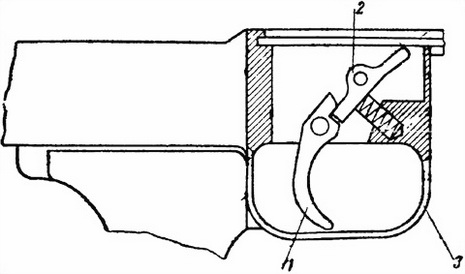

Рис. 25. Спусковой механизм:
1 — спусковой крючок; 2 — спусковой рычаг с пружиной; 3 — предохранительная скоба
Спусковой рычаг с пружиной служит для утапливания шептала; на задний конец спускового рычага нажимает спиральная пружина, прижимая нижний конец его к спусковому крючку.
Шептало с пружиной служит для удержания ударника на боевом взводе. Шептало вращается на оси. На передний конец шептала надавливает спиральная пружина, удерживая задний конец его в верхнем положении.
