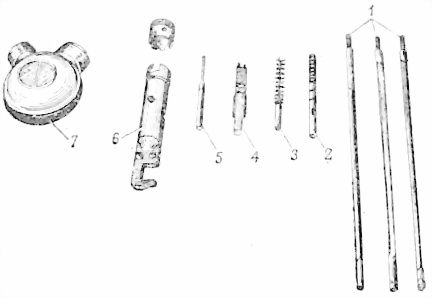

Отвертка применяется при разборке и сборке винтовки, чистке газовой камеры и газовой трубки, а также как ключ при регулировке положения мушки по высоте. Боковые поверхности отвертки имеют заостренные грани для удаления нагара из газовой камеры и газовой трубки. Вырез на конце отвертки предназначен для ввинчивания и вывинчивания мушки, а отверстие посредине — для выколотки, используемой в качестве рукоятки. Для удобства пользования отверткой она вставляется в боковые отверстия пенала.
Выколотка применяется для выталкивания осей и шпилек.
Пенал
Пенал используется как рукоятка шомпола при чистке и смазке винтовки, как рукоятка отвертки при разборке и сборке винтовки и чистке газовой камеры и газовой трубки и как ключ при отделении газовой трубки и сборке шомпола.
Пенал имеет два круглых отверстия для шомпола и два овальных отверстия для отвертки, ключ, вырезы на торце для свинчивания звеньев шомпола и вырез для выступа крышки.
Крышка применяется как дульная накладка при чистке ствола; она имеет отверстие для направления движения шомпола и внутренние выступы для удержания ее на пламегасителе и на пенале.
Масленка служит для хранения смазки.
27. Запасными частями, инструментом и принадлежностью к оптическому прицелу являются (рис. 41): запасные батарейки и электролампочки, светофильтр, ключ-отвертка для ввинчивания и взвинчивания электролампочек, салфетка и резиновый колпачок на тумблер,
Светофильтр надевается на окуляр при появлении дымки в воздухе и понижении освещенности.

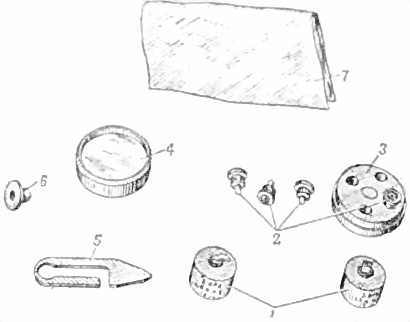

Рис. 41. Запасные части, инструмент и принадлежность к оптическому прицелу:
1 — запасные батарейки; 2 — запасные электролампочки; 3 — футляр (протектор) для запасных электролампочек; 4 — светофильтр; 5 — ключ-отвертка; 6 — резиновый колпачок на тумблер; 7 — салфетка
28. К каждой снайперской винтовке положены (рис. 42): сумка для переноски оптического прицела и магазинов; чехол для оптического прицела; сумочка для переноски зимнего устройства освещения сетки, запасных батареек и масленки.
Сумка для переноски оптического прицела и магазинов имеет: карман для оптического прицела; четыре кармана для магазинов; карманы для шомпола, пенала, щеки-приклада, ключа-отвертки, салфетки и светофильтра.

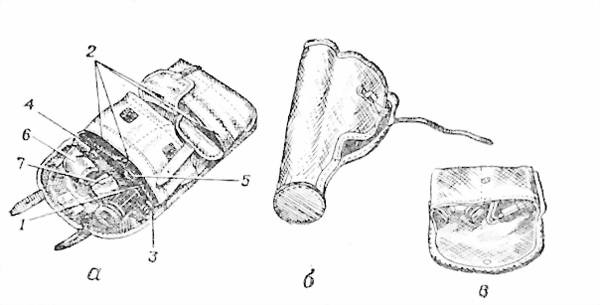

Рис. 42. Сумки и чехол:
а — сумка для переноски оптического прицела и магазинов; б — чехол для оптического прицела; в — сумочка для переноски зимнего устройства
Чехол для оптического прицела служит для защиты прицела от дождя, снега и пыли при расположении его на винтовке.
Сумочка для переноски зимнего устройства освещения сетки с запасными батарейками и масленка переносится в вещевом мешке.
29. Боевой винтовочный патрон (рис. 43) состоит из пули, гильзы, порохового заряда и капсюля.
Для отличия патронов головные части пуль имеют различную окраску: обыкновенной со стальным сердечником — серебристый цвет; тяжелой обр. 1930 г. — желтый; трассирующей — зеленый; бронебойно-зажигательной — черный цвет с красным пояском; легкая пуля обр. 1908 г. и пуля винтовочного снайперского патрона отличительной окраски не имеют.
Трассирующая пуля при полете в воздухе на дальностях стрельбы до 1000 м оставляет светящийся след, что позволяет производить корректированное огня и целеуказание.
Рис. 43. Боевой винтовочный патрон:
1 — пуля; 2 — гильза; 3 — пороховой заряд; 4 — капсюль
Бронебойно-зажигательная пуля зажигает горючие жидкости, находящиеся за легкими броневыми прикрытиями, на дальностях до 500 м.
Винтовочные снайперские патроны имеют такое же устройство, как и винтовочные патроны со стальным сердечником. При стрельбе они обеспечивают более высокую кучность боя.
30. Патроны укупориваются в деревянные ящики. В ящик укладываются две герметически закрытые металлические коробки по 440 патронов в каждой; патроны в коробках упакованы в пачки по 20 патронов. На пачках с винтовочными снайперскими патронами имеется надпись «Снайперские». Всего в ящике помещается 880 патронов.
На боковых стенках ящиков, в которые укупорены патроны с пулей со стальным сердечником, с тяжелой, трассирующей и бронебойно-зажигательной пулями, нанесены цветные полосы, соответствующие окраске головных частей пуль. Если в ящике находятся патроны с легкой пулей или винтовочные снайперские патроны, на боковых стенках ящика цветные полосы не наносятся.
Глава IV
РАБОТА ЧАСТЕЙ И МЕХАНИЗМОВ СНАЙПЕРСКОЙ ВИНТОВКИ
