Наставление по стрелковому делу снайперская винтовка Драгунова (СВД)
Шрифт:
1) Произвести неполную разборку, руководствуясь ст. 6.
2) Разобрать магазин. С помощью выколотки утопить выступ стопорной планки в отверстие на крышке магазина и сдвинуть крышку несколько вперед; удерживая стопорную планку большим пальцем (рис. 12), снять крышку с корпуса; постепенно освобождая пружину, вынуть ее вместе со стопорной планкой из корпуса магазина, а затем отделить подаватель.
Рис. 12. Отделение крышки
3) Разобрать возвратный механизм. Нажать на пружинный фиксатор оси серьги и выколоткой, введенной через отверстие в правой стенке крышки ствольной коробки, вытолкнуть ось серьги (рис. 13, а); повернуть возвратный механизм вверх до вертикального положения и вывести серьгу из окна вкладыша крышки (рис. 13, б); надеть направляющую втулку на звено шомпола, поставить его вертикально на стол или упор и сжать заднюю возвратную пружину так, чтобы ее конец вышел из чашечки серьги, сдвинуть серьгу и расщепить ее свыступом направляющего стержня (рис. 13, в); отделить возвратные пружины и стержень от направляющей втулки.
4) Разобрать затвор. Вытолкнуть выколоткой шпильку, удерживающую ударник, и извлечь ударник из канала затвора; вытолкнуть выколоткой ось выбрасывателя (рис. 14) и извлечь из затвора выбрасыватель с пружиной.
А
Б
В
Рис. 13. Разборка возвратного механизма:
а — выталкивание оси серьги; б — отделение возвратного механизма; в — отделение серьги
5) Разобрать ударно-спусковой механизм. Нажать на рычаг автоспуска и разъединить шептало автоспуска с курком; придерживая большим пальцем курок, нажать на спусковой крючок (рис. 15) и плавно спустить курок с боевого взвода; вывести концы пружины спускового крючка из-под зацепов корпуса ударно-спускового механизма, при помощи отвертки совместить выступы осей спускового крючка, шептала и автоспуска с вырезами для них на правой стенке корпуса ударно-спускового механизма; вытолкнуть ось спускового крючка и отделить спусковой крючок с пружиной; вытолкнуть ось шептала и отделить шептало; вытолкнуть ось автоспуска и отделить автоспуск; вытолкнуть выколоткой ось курка, отделить курок с боевой пружиной, а затем снять боевую пружину с цапф курка.
Рис. 14. Выталкивание оси выбрасывателя
Рис. 15. Удерживание курка при спуске его с боевого взвода
6) Отделить газовую трубку с регулятором. Повернуть регулятор (см. рис. 23) до совмещения выреза на его передней части
9. Порядок сборки снайперской винтовки после полной разборки.
1) Присоединить газовую трубку с регулятором. Надеть на газовую трубку регулятор; нажать на защелку газовой трубки и завинтить газовую трубку, используя ключ, пенала, до совпадения выреза на трубке с выступом защелки; утопить выступ защелки в вырез трубки; установить регулятор на необходимое деление.
Рис. 16. Отделение газовой трубки
2) Собрать ударно-спусковой механизм:
— присоединить спусковой крючок: вставить в корпус спусковой крючок с его пружиной (петля пружины должна находиться на заднем конце тяги), вставить ось, совместить ее выступ с вырезом на правой стенке корпуса и повернуть ось с помощью отвертки;
— присоединить курок с боевой пружиной: надеть боевую пружину на цапфы курка, вставить курок в корпус и закрепить его осью;
— присоединить шептало: вставить шептало в корпус так, чтобы его хвост зашел за петлю длинного конца боевой пружины; вставить ось, совместить ее выступ с вырезом на правой стенке корпуса и повернуть ось с помощью отвертки;
— присоединить автоспуск: вставить автоспуск в корпус так, чтобы его хвост зашел за петлю короткого конца боевой пружины; вставить ось, совместить ее выступ с вырезом на правой стенке корпуса и повернуть ось с помощью отвертки; завести концы пружины спускового крючка за зацепы корпуса.
3) Собрать затвор. Вставить выбрасыватель с пружиной в вырез затвора; нажав на выбрасыватель, вставить ось выбрасывателя; ввести в канал затвора ударник уступом к шпильке; со стороны ведущего выступа вставить в отверстие затвора шпильку и продвинуть ее до конца.
4) Собрать возвратный механизм. Вставить в направляющую втулку со стороны отверстия большего диаметра направляющий стержень (вырезами вперед), надеть на направляющую втулку возвратные пружины; надеть направляющую втулку на звено шомпола и поставить его вертикально на стол или упор, сжать заднюю возвратную пружину, надеть серьгу на направляющий стержень и сдвинуть ее в сторону по вырезам стержня, отпустить пружину (ее конец должен войти в чашечку серьги); завести серьгу в окно вкладыша крышки ствольной коробки; нажать на пружинный фиксатор оси серьги и продвинуть в отверстие ось серьги до захода ее конца за фиксатор.

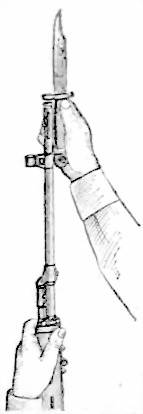

Рис. 17. Примыкание штыка-ножа
Рис. 18. Отмыкание штыка-ножа
5) Собрать магазин. Вставить подаватель и пружину в корпус магазина, сжать пружину до захода стопорной планки в корпус и, удерживая ее в таком положении, надеть крышку магазина на корпус так, чтобы она своими захватами удерживалась на отгибах корпуса, а выступ стопорной планки заскочил в отверстие крышки
