— снизу — окно для магазина и окно для ударно-спускового механизма.
К ствольной коробке прикреплен приклад.
13. Крышка ствольной коробки (рис. 25) предохраняет от загрязнения части и механизмы, помещаемые в ствольной коробке. В ней размещается возвратный механизм. Впереди она имеет выступы для фиксации крышки в нижнем упорном кольце ствола; с правой стороны — вырезы для прохода выбрасываемых наружу гильз и для движения рукоятки перезаряжания; сзади — вкладыш, в боковых стенках — отверстия: слева — для оси серьги возвратного механизма, справа — для выталкивания этой оси выколоткой. Вкладыш имеет окно для серьги возвратного механизма, выступ с полукруглой выемкой для крепления крышки к ствольной коробке с помощью замыкателя; цилиндрический выступ, который вместе с передней стенкой вкладыша воспринимает удар затвора и затворной рамы в

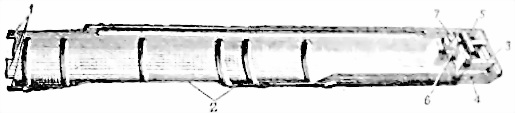

Рис. 25. Крышка ствольной коробки:
1 — выступы; 2 — вырезы; 3 — вкладыш; 4 — отверстие для выталкивания оси; 5 — выступ с полукруглой выемкой; 6 — цилиндрический выступ; 7 — пружинный фиксатор
Рис. 26. Возвратный механизм:
1 — возвратные пружины; 2 — направляющая втулка; 3 — направляющий стержень; 4 — серьга; 5 — ось серьги
14. Возвратный механизм (рис. 26) служит для возвращения затворной рамы с затвором в переднее положение. Он состоит из двух одинаковых возвратных пружин, направляющей втулки, направляющего стержня и серьги с осью, с помощью которых он закрепляется во вкладыше крышки ствольной коробки.

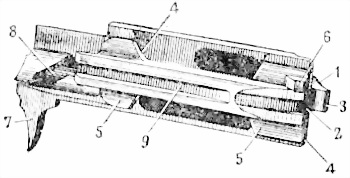

Рис. 27. Затворная рама:
1 — канал для возвратного механизма; 2 — канал для затвора; 3 — выступ; 4 — пазы для отгибов ствольной коробки; 5 — направляющие выступы; 6 — выступ для опускания рычага автоспуска; 7 — рукоятка перезаряжания; 8 — фигурный вырез; 9 — паз для прохода головки курка
15. Затворная рама (рис. 27) служит для приведения в действие затвора и ударно-спускового механизма.
Затворная рама имеет внутри — верхний канал для возвратного механизма, нижний канал для затвора, продольный паз для прохода отражательного выступа (в винтовках первого выпуска этот паз отсутствует) и два боковых канала, сделанных для облегчения; сзади — выступ, исключающий возможность выстрела при недокрытом затворе и служащий для поворота курка при отходе затворной рамы назад; по бокам — пазы с направляющими выступами для движения затворной рамы по отгибам ствольной коробки; с левой стороны сзади — выступ для опускания (поворота) рычага автоспуска; с правой стороны впереди — рукоятку для перезаряжания винтовки; снизу — фигурный вырез для помещения в нем ведущего выступа затвора и паз со скосом для прохода головки курка.
16. Затвор (рис. 28) служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы (патрона). Он состоит из остова, ударника, выбрасывателя с пружиной и осью, шпильки ударника.
Остов затвора имеет: на переднем срезе — два цилиндрических выреза для дна гильзы и выбрасывателя; два выема, исключающих удар затвора о казенный срез ствола; три боевых выступа, которые при запирании затвора заходят в вырезы ствольной коробки; на правом боевом выступе расположен ведущий выступ для поворота затвора при запирании и отпирании; на левом выступе имеется Скос для предварительного поворота затвора при запирания; нижний выступ является досылателем патронов; на левой стороне — продольный

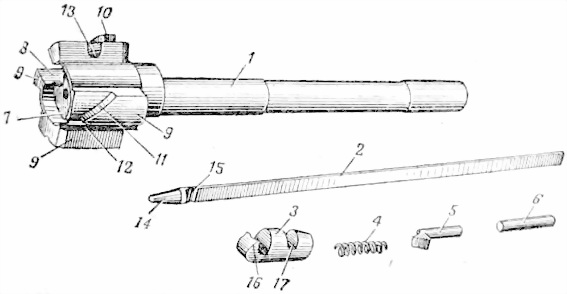

Рис. 28. Затвор:
1 — остов затвора; 2 — ударник; 3 — выбрасыватель; 4 — пружина выбрасывателя; 5 — ось выбрасывателя; 6 — шпилька ударника; 7 — вырез для дна гильзы; 8 — вырез для выбрасывателя; 9 — боевые выступы; 10 — ведущий выступ; 11 — скос; 12 — продольный паз для отражательного выступа; 13 — отверстие для оси выбрасывателя; 14 — боек ударника; 15 — уступ для шпильки; 16 — зацеп выбрасывателя; 17 — вырез для оси
Ударник имеет боек и уступ для ограничения движения ударника шпилькой.
Выбрасыватель с пружиной служит для извлечения гильзы (патрона) из патронника и удержания ее до встречи с отражательным выступом ствольной коробки. Выбрасыватель имеет зацеп для захвата гильзы, гнездо для пружины и вырез для оси.
17. Ударно-спусковой механизм (рис. 29) служит для спуска курка с боевого взвода и взвода автоспуска, обеспечения ведения одиночного огня, прекращения стрельбы, предотвращения выстрела при незапертом затворе и для постановки винтовки на предохранитель.
Ударно-спусковой механизм состоит из корпуса, курка с боевой пружиной, автоспуска, шептала и спускового крючка с пружиной.
Корпус имеет: снизу — предохранительную скобу, окно для хвоста спускового крючка; в боковых стенках — три отверстия с вырезами с правой стороны для осей спускового крючка, шептала и автоспуска, а также отверстия для оси предохранителя и оси курка; спереди — вырезы для оси перемычки ствольной коробки; сзади — зацепы для концов пружины спускового крючка; внутри — стойку с вырезом для направления движения тяги спускового крючка и ограничителем для хвоста шептала.

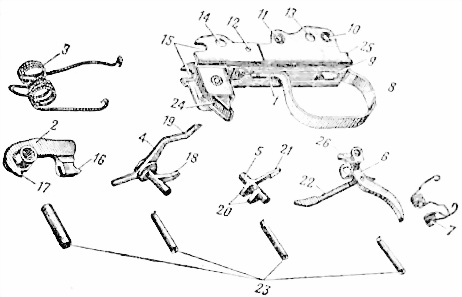

Рис. 29. Ударно-спусковой механизм:
1 — корпус; 2 — курок; 3 — боевая пружина; 4 — автоспуск; 5 — шептало; 6 — спусковой крючок; 7 — пружина спускового крючка; 8 — предохранительная скоба; 9 — окно для хвоста спускового крючка; 10 — отверстие для оси спускового крючка; 11 — отверстие для оси шептала; 12 — отверстие для оси автоспуска; 13 — отверстие для оси предохранителя; 14 — отверстие для оси курка; 15 — вырезы для оси перемычки; 16 — боевой взвод; 17 — взвод автоспуска; 18 — шептало автоспуска; 19 — рычаг автоспуска; 20 — зацепы шептала; 21 — хвост шептала; 22 — тяга спускового крючка; 23 — оси; 24 — защелка магазина; 25 — зацеп для конца пружины спускового крючка; 26 — ограничитель щитка
