Курок с боевой пружиной служит для нанесения удара по ударнику. На курке имеется боевой взвод с пазом для тяги спускового крючка, взвод автоспуска, цапфы и отверстие для оси. Боевая пружина надета на цапфы курка и своей петлей действует на курок, длинным концом — на хвост шептала, коротким концом — на хвост автоспуска.
Автоспуск служит для автоматического освобождения курка со взвода автоспуска при стрельбе, а также для предотвращения спуска курка при незапертом затворе. Он имеет шептало для удержания курка на взводе автоспуска, рычаг для разъединения шептала автоспуска со взводом автоспуска курка выступом затворной рамы при подходе ее в переднее положение, хвост для короткого
Шептало служит для удержания курка после выстрела в крайнем заднем положении. Шептало имеет зацепы для удержания курка на боевом взводе, перемычку для зацепа тяги спускового крючка и хвост для длинного конца боевой пружины
Спусковой крючок с пружиной служит для вывода шептала из-под боевого взвода курка. Он имеет тягу с зацепом, ограничитель щитка, отверстия для оси и хвост
В корпусе ударно-спускового механизма на своей оси помещается защелка магазина с пружиной.
18. Предохранитель (рис. 30) служит для запирания шептала, спускового крючка и одновременного ограничения движения затворной рамы назад, чем исключается возможность случайного выстрела, а также для закрепления ударно-спускового механизма в ствольной коробке. Предохранитель имеет ось, закрепляющую ударно-спусковой механизм на ствольной коробке, с утолщенной частью для запирания шептала и выступами для ее удержания в ствольной коробке; щиток с выступом, закрывающий вырез для движения рукоятки затворной рамы при установке винтовки на предохранитель. На утолщенной части оси сделаны вырезы для хвоста шептала и для ограничителя щитка. Нижнее положение предохранителя отвечает установке его для ведения огня, а верхнее — на предохранитель.

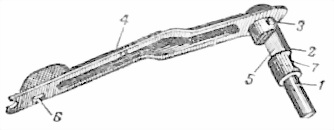

Рис. 30. Предохранитель:
1 — ось; 2 — утолщенная часть оси; 3 — выступ оси; 4 — щиток; 5 — вырез для хвоста шептала; 6 — выступ щитка; 7 — вырез для ограничителя щитка
19. Приклад со щекой (рис. 31) служит для удобства действия винтовкой.

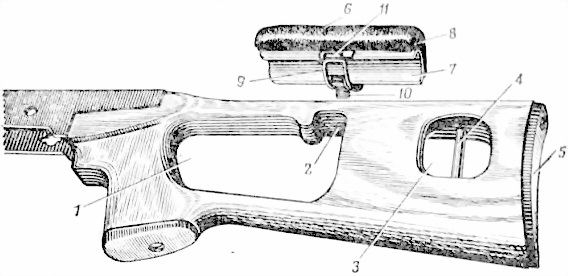

Рис. 31. Приклад со щекой:
1 — вырез, образующий рукоятку; 2 — вырез для застежки замка щеки приклада; 3 — окно; 4 — антабка; 5 — металлический затыльник; 6 — щека; 7 — деревянное основания; 8 — мягкая набивка; 9 — петля; 10 — застежка; 11 — зацеп обоймы
Приклад имеет: вырез, образующий рукоятку и служащий для помещения большого пальца правой руки, и вырез для застежки замка щеки приклада; окно с антабкой для ремня; металлический затыльник; шуруп-фиксатор замыкателя крышки ствольной коробки. Приклад с помощью соединительного винта и шурупа присоединяется к ствольной коробке.
Щека приклада применяется только при стрельбе с оптическим прицелом. Она состоит из деревянного основания, мягкой набивки с кожаным покрытием
20. Прицельные приспособления служат для наводки винтовки при стрельбе по целям на различные расстояния.
Прицельные приспособления снайперской винтовки состоят из оптического прицела ПСО-1 и механического (открытого) прицела.
21. Оптический прицел (рис. 32) является основным прицелом снайперской винтовки. Увеличение прицела 4-кратное, поле зрения 6. Оптический прицел состоит из механической и оптической частей.
Механическая часть прицела включает корпус, верхний и боковой маховички, устройство освещения сетки прицела, выдвижную бленду, резиновый наглазник и колпачок.
Оптическая часть прицела (рис. 33) включает объектив, оборачивающую систему, сетку, люминесцентный экран и окуляр.
Корпус служит для соединения всех частей прицела на винтовке. На кронштейне имеются пазы, упор, зажимной винт, ручка зажимного винта, движок с пружиной и регулировочная гайка. К корпусу прикреплены указатели (индексы) установок прицела и боковых поправок и колпачок объектива.
А
< image l:href="#"/>Б

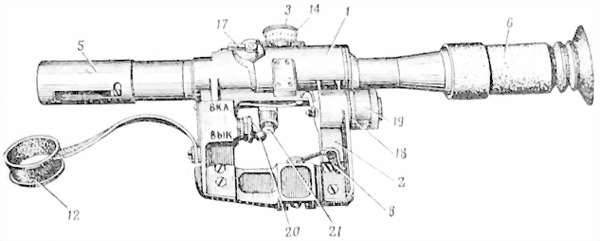

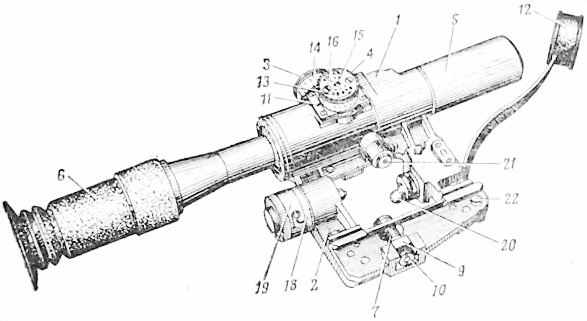

Рис. 32. Оптический прицел:
а — вид слева; б — вид справа; 1 — корпус; 2 — кронштейн; 3 — верхний маховичок; 4 — боковой маховичок; 5 — выдвижная бленда; 6 — резиновый наглазник; 7 — зажимной винт; 8 — ручка зажимного винта; 9 — движок; 10 — регулировочная гайка; 11 — указатель; 12 — колпачок объектива; 13 — торцовая гайка; 14 — шкала; 15 — соединительный винт; 16 — стопорный винт; 17 — флажок люминесцентного экрана; 18 — корпус для батарейки; 19 — колпачок с упором; 20 — тумблер; 21 — электролампочка; 22 — упор
Рис. 33. Оптическая часть прицела:
1 — объектив; 2 — оборачивающая система; 3 — сетка; 4 — окуляр; 5 — люминесцентный экран
Верхний маховичок служит для установки прицела, боковой маховичок — для введения боковых поправок. По своему' устройству они одинаковы и имеют корпус маховичка, пружинную шайбу, торцовую гайку и соединительный (центральный) винт. Сверху на каждом из маховичков сделано три отверстия: среднее — для соединительного винта, два крайних — для стопорных винтов.
