6) Дальнейшую сборку производить, руководствуясь ст. 7.
10. Примыкание и отмыкание штыка-ножа.
1) Примыкание штыка-ножа. Вынуть штык-нож из ножен; надвинуть его пазами на упор основания мушки, а кольцом на пламегаситель (рис. 17) до полного закрывания защелки.
2) Отмыкание штыка-ножа. Большим пальцем правой руки нажать на защелку (рис. 18), продвинуть штык-нож вперед (вверх) и отделить его от винтовки; вложить штык-нож в ножны.
Глава III
УСТРОЙСТВО ЧАСТЕЙ И МЕХАНИЗМОВ СНАЙПЕРСКОЙ ВИНТОВКИ, ПРИНАДЛЕЖНОСТИ И ПАТРОНОВ
11. Ствол (рис. 19)
Рис. 19. Ствол:
1 — основание мушки; 2 — газовая камера; 3 — антабка; 4 — неподвижная часть верхнего упорного кольца; 5 — перемещающаяся часть верхнего упорного кольца; 6 — замыкатель верхнего упорного кольца, 7 — нижнее упорное кольцо; 8 — ствольные накладки; 9 — колодка прицела
Снаружи ствол имеет основание мушки, газовую камеру, антабку для ремня, верхнее и нижнее упорные кольца ствольных накладок, колодку прицела и на казенном срезе вырез для зацепа выбрасывателя.
Основание мушки (рис. 20) имеет упор для крепления штыка-ножа, щелевой пламегаситель и паз для предохранителя мушки.

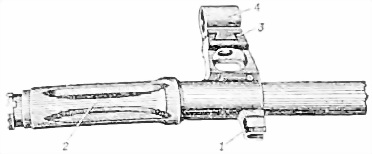

Рис. 20. Основание мушки:
1 — упор для штыка-ножа; 2 — пламегаситель; 3 — паз для предохранителя мушки; 4 — предохранитель мушки
Газовая камера (рис. 21) служит для направления пороховых газов из ствола на газовый поршень. Она состоит из газовой трубки с отверстием, регулятора, газового поршня и защелки газовой трубки. Внутри газовой камеры сделано наклонное отверстие, совмещенное с газоотводным отверстием в стенке ствола. Снаружи газовой трубки имеется четырехгранное утолщение для ключа пенала.
Газовый поршень помещается в газовой трубке и служит для передачи давления пороховых газов толкателю. Он имеет головку и гнездо для переднего конца толкателя.
Толкатель с пружиной (рис. 22) служит для отвода затворной рамы назад при выстреле. Он имеет венчик для упора пружины и ограничения движения толкателя назад. Пружина толкателя служит для возвращения толкателя и газового поршня в переднее положение.

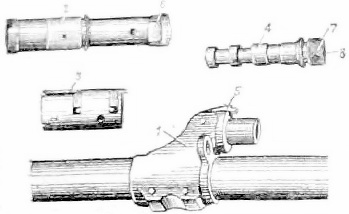

Рис. 21. Газовая камера:
1 — газовая камера; 2 — газовая трубка; 3 — регулятор; 4 — газовый поршень; 5 — защелка газовой трубки; 6 — четырехгранное утолщение для ключа пенала; 7 — головка газового поршня; 8 — гнездо для толкателя
Рис. 22.
1 — венчик; 2 — пружина толкателя
Регулятор имеет две установки, обозначенные цифрами 1 и 2. Устанавливается он на деление 1 против риски на защелке газовой трубки. При длительной стрельбе без чистки и смазки — может появиться задержка — не полный отход подвижных частей. В этом случае регулятор переводится на установку 2. Для этого необходимо в зацепы регулятора вставить закраину гильзы или патрона (рис. 23) и повернуть регулятор.
Рис. 23. Перестановка газового регулятора
Верхнее и нижнее упорные кольца служат для присоединения ствольных накладок к стволу. На нижнем упорном кольце имеются пружины ствольных накладок и выступ, предотвращающие смещение накладок, а также вырезы для выступов крышки ствольной коробки. Верхнее упорное кольцо состоит из двух частей — неподвижной и перемещающейся. На неподвижной части находятся упоры (отгибы) для удержания накладок, а на перемещающейся части — замыкатель для закрепления верхнего упорного кольца на присоединенных ствольных накладках. В стенках накладок сделаны вентиляционные окна.
12. Ствольная коробка (рис. 24) служит для соединения частей и механизмов винтовки, для обеспечения закрывания канала ствола затвором и запирания затвора; в ствольной коробке помещается затворная рама с затвором и ударно-спусковой механизм: сверху она закрывается крышкой.
Рис. 24. Ствольная коробка:
1 — вырезы для запирания затвора; 2 — отгибы; 3 — вырезы в отгибах; 4 — отрицательный выступ; 5 — перемычка; 6 — ось перемычки; 7 — останов затвора; 8 — вырез для зацепа магазина; 9 — отверстия для предохранителя; 10 — фиксирующие выемки; 11 — замыкатель крышки ствольной коробки; 12 — фиксатор замыкателя; 13 — окно для магазина; 14 — окно для ударно-спускового механизма; 15 — приклад
Ствольная коробка имеет:
— внутри — вырезы для запирания затвора, задние стенки которых являются боевыми упорами, и с левой стороны выступ со скосом для предварительного поворота затвора в начале его запирания; отгибы с вырезами для направления движения затворной рамы и затвора; отражательный выступ со скосом для отражения гильз; перемычку с осью для присоединения ударно-спускового механизма и гнездом для помещения останова затвора с пружиной, вырез для зацепа магазина;
— в боковых стенках — отверстия для предохранителя и отверстия для замыкателя крышки ствольной коробки; на правой стенке — две фиксирующие выемки для постановки предохранителя и фиксатор замыкателя крышки ствольной коробки; на левой стенке — выступы для крепления (присоединения) оптического прицела;
