Созданная им в Нью-Йорке компания «Keely Motors» в 1874 году демонстрировала так называемый «мотор Кили», устройство производило полезную работу, используя «воду и воздух», создавая давление в сложной гидравлической системе. Он назвал мотор «гидро-пневматической пульсирующей вакуумной машиной». Позже Кили построил удивительное устройство «управления силами гравитации», которое выглядело, как медный шар 30 см в диаметре, окруженный трубками и стержнями (камертонами) различной длины. Касаясь пальцами камертонов, Кили вызывал вибрации различных тонов, сочетание которых производило на предметы эффекты левитации. Его современники утверждали, что Кили мог заставить летать в воздухе тяжелый стальной шар, просто играя на небольшом органе.
Джон Кили, считал, что любое вещественное образование, то есть «молекулярный агрегат», как он говорил, сколь бы мало оно ни было, пребывает в состоянии непрерывных внутренних вибраций, и возбуждает в окружающем его пространстве нечто, похожее на звуковые колебания. Очевидно, он говорил о продольных волнах в эфире.
Кроме того, каждое такое образование способно откликаться на приходящие извне колебания, причем различным образом, в зависимости от того, созвучно или нет это внешнее колебание среды собственной частоте. Если колебания двух тел созвучны друг другу, то тела притягиваются, если же в их звучании имеется диссонанс, то они избегают друг друга (отталкиваются). Все физические силы возникают вследствие определенного согласования (или рассогласованности) волновых характеристик вибрационных полей. Вибрации переносят не энергию, но только стимул к ее поглощению или выделению, то есть к преобразованию ее из скрытых форм в явные формы.
Энергия имеется повсюду в окружающем нас, и пронизывающем нас пространстве, причем, в неограниченных количествах. Вечное движение частиц эфира происходит повсюду и всегда, аналогично движению частиц воздуха. Запасы энергии в природе безграничны. Энергию эту мы не создаем, и не тратим, но мы можем, познав ее законы, преобразовывать ее в удобные для нас формы. Для этого нужно согласовать действия отдельных «молекулярных агрегатов», и достичь этого можно, добившись их созвучия.
Представьте, что перед Вами на столе стоит металлический штатив, который поддерживает полый медный шар (сферу) диаметром около 30 см. Вокруг основания штатива расположены многочисленные металлические стержни разной длины и толщины, вибрирующие, подобно камертонам, если их коснуться пальцами. Внутри сферы установлены пластины и резонансные трубки, взаиморасположение которых можно менять с помощью рукояток. Вся эта конструкция носит название «симпатического передатчика». Рядом находится цилиндрический стеклянный сосуд 25 см в диаметре и 120 см высотой, заполненный водой. Крышка сосуда, также металлическая, соединена со сферой с помощью толстой проволоки из золота,
Этот и многие другие удивительные эксперименты происходили в лаборатории Джона Кили в Филадельфии больше ста лет назад. Ученый говорил, что звук – это «нарушение атомного равновесия, разрушающее существующие связи атомных частиц, а освобожденная при этом субстанция, несомненно, должна быть эфирным течением некоторого порядка».
Интересная аналогия при чтении описания экспериментов Кили, возникает с показанной в фантастическом романе Александра Грина «Блистающий мир» конструкцией «чудесной летающей лодки», по краям которой висели колокольчики разного размера, прикасаясь к которым, и вызывая звук, можно было поднять лодку в воздух и привести ее в движение.
Можно сказать, что в основе всей Природы лежат эфирные вибрации разных частот, которые создают разнообразнейшие сочетания. При этом «созвучные», гармоничные сочетания вызывают притяжение и носят созидательный характер, а дисгармоничные вызывают отталкивание, разрушают. Создавая другие вибрации эфира, Кили мог делать вещи тяжелее, от этого они вдавливались в грунт под действием усиленной гравитации. Это не было силовым воздействием ультразвука на предметы, а реальным примером возбуждения эфира путем звуковых вибраций воздуха (молекулы воздуха также связаны с эфиром, как и все остальная материя). Сейчас это резонансное явление называется акустической левитацией, и активно изучается в прикладных целях.
Одно из изобретений Кили называлось «дезинтегратор материи» и предназначалось для разложения воды в газ, хотя могло заставить распадаться любую материю. Кили нашел, что резонансная частота «звука» для распада воды равна 42712,2 Герц. Для экспериментов по данной теме, можно рекомендовать использовать ультразвуковые пьезокерамические или магнитострикционные вибраторы, разместив их в толщине столба воды (на дне), и создавая вибрации вверх, то есть против вектора силы тяжести. Кстати, американский изобретатель Генри Пухарич, работы которого мы позже рассмотрим, нашел резонансные частоты распада воды, и одна из них равна примерно 42800 Гц, то есть такая же, как и частота Кили.
Гидро-пневматическая машина Кили, скорее всего, работала за счет создания газа высокого давления из воды, при резонансном воздействии на воду и ее разложении. Затраты энергии на создание вибраций по методу Кили были небольшими, а машина высокого давления имела значительную мощность.
Похожий метод разложения воды, с результатами 9 кубометров газа в секунду, предложил Олег Алексеевич Казаков, Алма-ата, Казахстан. Отличие метода Казакова от работ Кили в том, что Казаков разлагает воду в газ низкочастотными вибрациями, инфразвуком. Сообщения интересные, но мы не располагаем достоверными экспериментальными данными или схемой эксперимента Казакова.
В 1888 году Ричард Харт, современник Кили, написал книгу «Дезинтеграция камня». В ней он описал случай практического применения «дезинтегратора» Кили: «Однажды к Кили пришли посетители. Эти люди были крайне заинтересованы в быстром и дешевом способе получения золота, содержащегося в залежах кварца. И изобретатель оказал им эту услугу, легко прикасаясь маленьким устройством, которое он держал в руках, к кускам кварца, внутри которых были золотые вкрапления. И как только он дотрагивался до каждого из кусков, тот мгновенно рассыпался, превращаясь в пыль, а частички золота, содержащиеся в кварце, лежали, как галька в море песка. Тогда двенадцать солидных мужчин единодушно произнесли: «Господин Кили, если Вы таким же образом расщепите для нас кварц на руднике, каждый из нас выпишет Вам чек». Затем все они отправились в горы Катскилла, и там двенадцать мужчин указали на такой же основательный, как они сами, золотоносный кварцевый пласт на склоне горы, а Кили достал свое маленькое устройство и сказал: «Господа, запаситесь терпением». Через восемнадцать минут в этой кварцевой горе был туннель 5,5 м длиной и 1,4 м в диаметре. После этого с чеками в кармане Кили спокойно вернулся в Филадельфию, а двенадцать солидных мужчин отправились из Нью-Йорка в Сан-Франциско, чтобы приобрести, казавшиеся бесполезными, акции заброшенных рудников».
Далее, Харт пишет: «Дезинтеграция (расщепление) кварца – один из секретов Кили. Однако, эта дезинтеграция – всего лишь незначительное и второстепенное действие потрясающей силы, которая сокрыта в той загадке.
Действие же этой силы было обнаружено случайно. Однажды изобретатель изучал влияние потоков эфира на мелкий песок, рассыпанный на полу, причем струи эфира завивали песок «в жгуты». И вдруг кусок гранита, служивший для укрепления двери, рассыпался у него на глазах. Он понял намек, и через несколько дней изготовил вибрационный дезинтегратор».
Вибрационные технологии такого уровня представляют собой простой и красивый путь для развития техники, но при этом дают людям в руки оружие огромной силы.
Кили писал: «Моя система во всех частях и подробностях, покоится и основывается на симпатической (ответной) вибрации. Никаким другим способом невозможно пробудить или развить эту силу, и так же невозможно было бы привести в действие мою машину на другом принципе». (Из книги Ричарда Харта «Дезинтеграция камня», 1888 год.)
Отметим, что аналогичные современные исследования резонансных способов воздействия на материю и эфир успешно проводит в своей домашней лаборатории американский изобретатель Джон Хатчисон (Hutchison). Он использует электромагнитные методы возбуждения продольных волн эфира, но эффекты левитации предметов в его экспериментах очень напоминают «чудеса» Кили. Эффект Хатчисона основан на интерференции продольных волн эфира.
На этом закончим пересказ удивительных историй резонансной эфиродинамики, и перейдем к изучению «обычных» резонансных условий в «обычных» электрических цепях, имеющих индуктивность и емкость, что позволит применить эти знания для существенной экономии потребляемой энергии, а также конструирования эффективных преобразователей энергии.
Резонанс (лат. resono – звучу в ответ, откликаюсь), явление резкого возрастания амплитуды вынужденных колебаний в какой-либо колебательной системе, наступающее при приближении частоты периодического внешнего воздействия к некоторым значениям, определяемым свойствами самой системы. График увеличения амплитуды напряжения в электрической системе, при точной настройке в резонанс, показан на рис. 98.
Примерно сто лет назад, это явление было настолько удивительным, что вызывало немалый восторг. Очень эмоционально описывал процесс настройки в резонанс Жан Клод Ван Оствальд, схема установки для эксперимента показана на рис. 99: «Подобно тому, как это происходит в гидравлической модели, явление протекает и в соответствующей электрической цепи: если параллельно соединенные друг с другом самоиндукция и емкость находятся под действием переменной электродвижущей силы, то общий ток, протекающий через эту систему, равен не сумме, а разности токов, проходящих по двум указанным разветвлениям. Включите по амперметру в общую цепь (М) и в каждое из разветвлений (Р и N). Тогда, если Р покажет 100, а N 80 Ампер, то М обнаружит, что общий ток равен не 180, а только 20 Ампер. Итак, переменный ток понимает «сложение» по-своему, и так как не в наших силах переучивать его по-нашему, приходится нам самим применяться к его обычаям. Введение емкости в известном смысле компенсирует действие самоиндукции… Начнем понемногу изменять самоиндукцию, вдвигая железный сердечник. Добьемся того, чтобы ток через катушку сделался равным 80-ти Амперам, то есть такой же величины, которую мы наблюдаем одновременно в ветви с конденсатором. Что произойдет при этих обстоятельствах?
Вы, конечно, догадываетесь: так как общий ток равен разности токов, проходящих по ветвям, то он будет равен теперь нулю. Совершенно невероятная картина: машина дает ток, равный нулю , но распадающийся на два разветвления, по 80-ти Ампер в каждом. Не правда ли, недурной пример для первого знакомства с переменными токами?»
Насколько реально удается уменьшать ток в «общей» цепи и снижать потребление электроэнергии, а также платежи за нее, зависит от конкретных индуктивно-емкостных параметров схемы. Мы уже рассматривали, в главе о проектах Тесла, применение конденсаторов, как устройств компенсации реактивной мощности электроприводов.
Замечу, что для электронов нет различия в том, как их называть. Активный ток и реактивный ток состоят из реальных движений обычных электронов, которые при движении создают реальное магнитное поле. Именно это переменное, или вращающееся, магнитное поле в электродвигателях обеспечивает вращение ротора и совершение реальной работы, даже если это поле, в основном, создается так называемым «реактивным» током.
Особенности создания резонанса в параллельном колебательном контуре известны, например, генератор должен иметь большое собственное (внутреннее) сопротивление. Мощность таким методом может быть получена только при использовании мощных «силовых» конденсаторов, рассчитанных на сильные реактивные токи. На таких конденсаторах указывают величину мощности в КВАР (киловольт ампер реактивные).
Катушка должна быть сконструирована не только для расчетного значения индуктивности, но и с учетом силы тока, требуемой для получения заданной мощности, толщина провода…
Ошибка некоторых исследователей резонансных процессов в том, что они применяют слаботочные радиотехнические комплектующие элементы вместо силовых конденсаторов и катушек, хотя расчет LC контура на значение рабочей частоты выполняют верно.
О максимальном эффекте от применения резонанса можно сказать, что это вопрос конструирования с целью повышения добротности. Слово «добротность» здесь имеет смысл не только «хорошо сделанного» колебательного контура. Добротность контура представляет собой соотношение запасенной энергии в контуре к тепловым потерям за одно колебание. Добротность контура – это отношение тока, протекающего через реактивный элемент, к току, протекающему через активный элемент контура. В качественно выполненном колебательном контуре можно получить величину добротности от 30 до 200. При этом, через индуктивность и емкость протекают токи, намного больше, чем ток первичного источника, как в случае, показанном на рис. 99. Эти большие «реактивные» токи не покидают пределов контура, так как они противофазны, и сами себя компенсируют, но они реально создают мощное магнитное поле, и могут «работать», например в электроприводах.
В ЗАО «Резонанс», Санкт-Петербург, мной в 2010 году были проведены простые демонстрации эффекта для практического применения. Например, на фото рис. 100 показан простой эксперимент с вентилятором.
При подключении конденсатора в цепь обмотки вентилятора, создаются резонансные условия, поэтому увеличивается напряжение на обмотке вентилятора от 100 Вольт до 120 Вольт, а его обороты растут на 20 %, при неизменном токе потребления от аккумулятора, питающего преобразователь DC/AC. Эксперимент достаточно точный, так как прибором контролируется постоянный ток потребления, а не переменный ток с частотой 50 Гц (применяется обычный инвертер DC/АС и 12В аккумулятор). Споры о фазовом сдвиге и реактивной мощности, в данном случае, неуместны. Резонансный метод увеличивает реальную мощность в нагрузке, определяемую силой тока. Аналогичным образом, можно настроить любой электропривод, имеющий индуктивность, и получить энергосберегающий эффект. К сожалению, обычные электроприводы не могут показать хорошую добротность, так как резонанс в них стараются подавить конструктивно, еще на стадии разработки и проектирования. Это явление может привести к скачкам напряжения и вывести мотор из строя. Для того, чтобы получить электропривод, потребляющий, например, 1 кВт в резонансе, а работающий на все 10 кВт, его надо сконструировать для работы в резонансных условиях. Тем не менее, стандартные асинхронные приводы большой мощности (от 10 кВт и более), особенно крановые электроприводы, подходят для экспериментов в данной области.
Рассмотрим подробно способы получения автономного режима в конструкциях с асинхронными моторами. Сземы и фото взяты из книги Партика Кили, Practical Guide to Free-Energy Devices
Рис. 101. Схема мотор-генератора. Подробнее на сайте www.free-energy-info.com
Устройство на выходе представляет собой генератор переменного тока, который приводится в действие трехфазным электродвигателем мощностью от 3 л.с. до 7.5 л.с. Оба этих устройства могут быть стандартными «асинхронными электродвигателями с короткозамкнутым ротором». Привод запускается в действие не обычным образом, а с помощью резонанса. Поэтому входное напряжение для данного двигателя должно всегда меньше его номинального эксплуатационного напряжения, 110 Вольт на каждую фазу, вместо 220 Вольт. Прирост напряжения даст резонанс. Виртуальная третья фаза создается, за счет использования конденсатора, который создает 90 градусный сдвиг фаз между прикладываемым напряжением и током.
Цель состоит в том, чтобы подобрать нужный конденсатор для обмоток электродвигателя, и получить резонансный режим. Конденсатор запуска подключается, используя кнопочный выключатель, чтобы довести двигатель до скорости, на которой выключатель размыкается, позволяя двигателю работать с конденсатором намного меньшей емкости. Хотя работающий конденсатор показан на схеме, как постоянное значение, сначала конденсатор должен быть отрегулирован во время работы двигателя, чтобы получить резонансный режим. Для этого обычно строится конденсаторный настроечный блок, рис. 102, где каждый конденсатор снабжен собственным выключателем, для того, чтобы различные комбинации дали широкий диапазон различных суммарных значений емкости конденсатора. С этими шестью конденсаторами, показанными выше, может быть быстро подобрано любое значение емкости от 0.5 микрофарад до 31.5 микрофарад, чтобы найти резонанс. Конденсаторы должны быть мощными с масляной изоляцией. Мощность велика, поэтому настройка проходит не без определенной степени опасности.
Этот метод может дать эффект автономного режима генерирования энергии, но это опасно в случае точной настройки, быстрого роста напряжения и мощности, вплоть до того, что обмотка двигателя выйдет из строя.
Перейдем к практическим деталям сборки этой системы. Двигатель (переменного тока), который, по мнению американских авторов проекта, считается лучшим для этого устройства, является «Baldor EM3770T» 7.5 л.с. Тип двигателя 07H002X790, напряжение включения 230Вольт или 460Bольт, для выбора рабочего напряжения в конструкции есть шесть независимых обмоток. Их можно соединить попарно последовательно, или парами параллельно.
Ток в обмотках 19 А или 9.5 А, в зависимости от соединения обмоток. Частота вращения 1770 оборотов в минуту, коэффициент мощности 81. Мотор-привод, включаемый на низкое входное напряжение, имеет обмотки, соединенные по две параллельно. Это дает большое омическое сопротивление и возможность выдерживать резонансное повышение напряжения до 460 Вольт, хотя от первичного источника подается всего 110 Вольт с частотой 50Гц.
Генератор имеет обмотки, соединенные параллельно, что дает возможность уменьшить активное сопротивление и обеспечить большую силу тока на выходе. Первичный привод может стартовать от DC/AC инвертора, работающего от батареи 12VDC. Система нуждается в настройке, которая заключается в поиске лучшего стартового конденсатора, который используется в течение нескольких секунд при запуске, и точно подобранного для постоянной работы резонансного конденсатора.
Авторы конструкции РОТОВЕРТЕР заявляют: «Это устройство использует вход 110 Вольт, малой мощности, а производит электрический выход более высокой мощности, который может использоваться для того, чтобы снабжать энергией больших по мощности потребителей. Выходная мощность намного больше чем входная. Это и есть свободная энергия, какое бы название Вы бы не употребили».
Авторы не показывали, как они замыкали цепь первичного возбуждения и цепь генерирования мощности, поэтому их устройство можно назвать «усилителем мощности», но не автономным генератором электроэнергии. Преимущество, которое необходимо подчеркнуть, состоит в том, что в проекте РОТОВЕРТЕР очень немного нужно конструировать, так как используются готовые двигатели. Кроме того, не требуется знание электроники, что делает этот проект одним из самых легких по сборке устройств свободной энергии, доступных в настоящее время. Один небольшой недостаток заключается в том, что настройка резонансного режима зависит от величины нагрузки, так как у большинства потребителей существуют различные уровни потребляемой мощности в различное время.
Итак, параллельный резонанс можно применить для уменьшения тока потребления, а последовательный резонанс позволяет во много раз увеличить напряжение в колебательном контуре. Рассмотрим некоторые примеры высоковольтных и других резонансных конструкций.
Имя Римилия Федоровича Авраменко известно всем, кто читал знаменитый журнал «Изобретатель и Рационализатор» в 1994 году и помнит статью о «бластере» Авраменко, который мог произвести мощный луч плазмы, или шаровые молнии, при питании от обычной батарейки. Для такого «генератора плазмы», говоря словами автора, необходимо «определенное сочетание ионизации и движения среды. Тогда образуется канал, своего рода проводник, по которому начинает перетекать энергия».
Исследования Авраменко также показали, что электрической составляющей, о которой пишут в учебниках, в радиоволнах нет, а ток в антенне приемника возбуждают «какие-то совсем другие волны». Возможно, это и есть явления, связанные с продольными волнами в эфире, рассмотренными нами ранее.
«Уже сегодня можно приступить к проектированию электростанций нового типа, абсолютно безвредных для окружающей среды. Постепенно заменим ими тепловые, водяные и атомные станции, и по сути, подключимся к энергетическим запасам Вселенной – неисчерпаемым и экологически чистым», так писал Академик Российской Академии Естественных Наук Римилий Федорович Авраменко – ученый, посвятивший свою жизнь проблеме обороноспособности нашей страны, отдавший много сил фундаментальной физике. Его работы открывают новые пути для решения задач альтернативной энергетики. В 2001 году он написал книгу «Будущее открывается квантовым ключом».
Известный разработчик в области резонансных генераторов энергии – Андрей Анатольевич Мельниченко. Первые статьи о нем появились в 1996 году, в журнале «Техника Молодежи». Он описал случай на даче, когда ему пришлось включать в сеть 110 Вольт инструмент, предназначенный для работы от 220 Вольт. Мельниченко подключил конденсатор, повышая напряжение с помощью резонанса, получил мощность в нагрузке и, в дальнейшем, стал активно развивать данное направление экспериментальных работ. В одной из его патентных заявок от 22 апреля 1996 года, поставлена задача создать «Резонансный трансформатор с усилением выходной мощности». Мельниченко так описывает свое изобретение: «Резонансный трансформатор имеет в первичной цепи настроенные в резонанс при резонансной частоте индуктивность и емкость (резонанс токов или напряжений). при резонансе полная мощность на катушке трансформатора в первичной цепи в Q раз (добротность) превышает полную мощность, подведенную к первичной цепи».
Позже он развивал другие схемы, в том числе, использующие сложение электромагнитных волн разных источников в одной области пространства, где помещается приемная катушка. Мельниченко показал, что энергия волн не складывается, а умножается. Аналогичный метод мы рассмотрим позже, при анализе конструкции Хаббарда, рис. 179.
В 2010–2011 мы обсуждали с ним успешные испытания его генераторов, организованные в Московском Техническом Университете. На данном этапе, получена эффективность на уровне 150–200 %, позволяющая проектировать «усовершенствованные» источники бесперебойного питания с аккумулятором, которые не требуют подзарядки от сети. Одна из схем Мельниченко приведена на рис. 104.

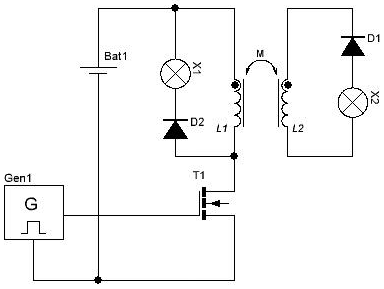

Суть данного эффекта в том, что если положить рядом с «открытым электромагнитом» (сердечник которого не замкнут, например, стержень или брусок феррита) другой «открытый электромагнит», то в обмотке второго электромагнита наводится электродвижущая сила, и возможно извлечение некоторой мощности.
Требуется подстройка частоты или регулировка сердечника катушки. В общем, это обычная резонансная взаимоиндукция. Однако, потокосцепление в данном случае слабое, поэтому влияние поля индуцированного тока второго электромагнита на первичный источник незначительное. Первичный источник создает меняющееся поле, а вторичный источник преобразует колебания энергии поля. Можно сказать, что второй электромагнит более похож на детекторный контур или «резонансный приемник колебаний эфира», чем на вторичный контур трансформатора.
В таком случае, есть возможность получать в «приемнике» большее количество энергии, чем тратит передатчик на «возбуждение эфира».
Отметим, что в области переменного магнитного поля первичного источника можно расположить несколько таких «приемных устройств». Исследовательскую работу по данной теме, целесообразно проводить с применением более высоких частот, хотя с увеличением частоты растут потери и усложняется схемотехника.
Поскольку мы рассматриваем резонансные эффекты, то отметим также магнитно-резонансный усилитель Нормана Вутена (MRA, Norman Wootеn), рис. 105. Это устройство маломощное (милливатты), но показывает эффективность 8 к 1, как заявляет автор. Оно состоит из маломощного высоковольтного генератора сигнала синусоидальной формы, примерно 20–40 КГц, к которому последовательно подключается пьезоэлектрический вибратор и первичная катушка 1:1 трансформатора (примерно 150 витков), намотанном на сердечнике из бариевого постоянного магнита.
Пьезоэлектрический вибратор, использующий титанат бария, может играть роль конденсатора в резонансной цепи, но его главная роль состоит в создании механических вибраций. В этой схеме мы можем найти признаки эффекта Баркгаузена. При вибрациях сердечника, особенно магнитотвердых материалов, можно наблюдать скачкообразное изменение намагниченности. Впервые аналогичный эффект наблюдался Баркгаузеном (Н. G. Barkhansen), 1919 г.
Отдельное направление исследований, относящееся к резонансам, называется «параметрические резонансы». Классический подход к этой теме детально проработал в 1950-е годы Академик Николай Дмитриевич Папалекси в колебательных контурах (конденсатор и катушка индуктивности), не имеющих источника питания. Это, фактически, один из немногих официальных открытых проектов по свободной энергии.
Параметрический резонанс – это явление возникновения и увеличение амплитуды электрических колебаний в результате изменения параметра элемента физической системы, в котором запасается энергия, происходящего с частотой, вдвое больше собственной резонансной частоты системы. В электрическом колебательном контуре, есть два элемента, в которых запасается энергия и параметры которых можно изменять: емкость и индуктивность.
Рассмотрим пример с индуктивным параметрическим резонансом. Почему электроны начинают двигаться в проводах катушки, если меняется ее индуктивность? При изменении индуктивности катушки путем периодического введения сердечника, который не является магнитом, его движение не создает явление электромагнитной индукции, в данном случае. При этом движении, изменяются условия для запасаемой энергии, то есть величина индуктивности. Аналогично, при емкостном резонансе, механический приводом или другим методом, периодически меняется величина электрической емкости конденсатора, то есть емкости накопителя энергии.
Механическая аналогия данного процесса – периодическое изменение объема некоторой емкости для воды или воздуха. Вывод простой и очень важный: изменение объема емкости накопителя энергии уже приводит в движение среду, в которой всегда есть энергия. Затраты энергии на изменения «объема накопителя», в установившемся резонансном режиме, могут быть намного меньше, чем энергия, получаемая из преобразования этих колебаний среды.
Задача состоит, как писал Папалекси, в «возбуждении электрических колебаний в колебательных системах, в которых отсутствует какой-либо специальный источник тока, путем периодического изменения параметров, производимых механически. Способ этот позволяет, по-видимому, осуществлять новый тип генератора переменного тока, обладающего рядом довольно любопытных сторон. В случае параметрического возбуждения, пока система остается линейной, мы принципиально не имеем пределов для нарастания колебаний. Здесь, помимо новой возможности трансформировать механическую энергию в колебательную электрическую, намечается новый способ получения высоких напряжений». (Н.Д. Папалекси, Собрание трудов, 1948 год).
На начальном этапе проекта, в экспериментах Папалекси, было получены результаты на уровне 600–700 ватт в лампах нагрузки, при затратах мощности на создание вращения 2 кВт. Однако, надо понимать, что затраты на вращение – это конструктивный вопрос, в этих машинах нет торможения ротора при снятии мощности в цепи нагрузки.
На рис. 106 показана схема параметрического генератора с периодически изменяемой индуктивностью. На оси показан ротор, который входит в зазор катушек. При этом возникает периодическое изменение индуктивности и ток в катушках.
