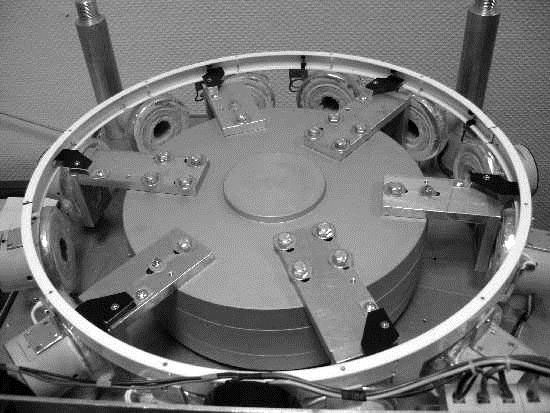

В данной конструкции, периферийные магниты (ролики с осевой намагниченностью) вращаются вокруг центрального магнита, имеющего форму кольца с осевой намагниченностью.
Вращение создает электродвигатель с внешним питанием. Некоторые отличия от проектов Серла состоят в том, что магниты, в данном случае, не являются свободными, а установлены на общем роторе (элемент 3 на рис. 111), хотя ролики также имеют свободу вращения вокруг своей оси. Диаметр магнитной системы рабочего тела конвертора Година и Рощина в проекте «Астра» был около 1 метра.
При оборотах более 500 оборотов в минуту, начиналось самовращение, и машина переключалась от первичного привода на генератор с нагрузкой до 7 киловатт. Интересно, что в процессе работы также отмечалось наличие осевой вертикальной силы, и создается радиальное электрическое поле. В затемненном помещении, вокруг работающего генератора наблюдается коронный разряд в виде голубовато-розового свечения и характерный запах озона. При этом, облако ионизации охватывает статор и ротор, и имеет тороидальную форму.
Вокруг установки отмечаются концентрические «магнитные стены», то есть области изменения величины магнитного поля и температуры среды. Расстояние между данными «магнитными стенами» было около 50–60 см, толщина «стен» примерно 5–8 см. Температура внутри «стен» была ниже окружающей примерно на 6–8 градусов. Концентрические «магнитные стены» и сопутствующие тепловые эффекты начинали проявляться, заметным образом, примерно с 200 об/мин, и линейно нарастали по мере увеличения числа оборотов. Подробнее, читайте о данном проекте в статье В. Година и С. Рощина «Экспериментальное исследование
Метод запатентован в России: «Устройство для выработки механической энергии и способ выработки механической энергии», Рощин В.В., Годин С.М., патент РФ 2155435 от 27.10.1999 г. Несмотря на это, есть серьезные критические замечания, а также сомнения в корректности постановки и данного эксперимента и оценке его результатов.
Эти явления могут быть реализованы не только путем специального намагничивания, по технологии Серла, но и другими методами.
Например, простым способом, обеспечивающим режим работы магнитного генератора под нагрузкой без торможения, или даже с ускорением, является конструктивно создаваемое динамическое смещение полюсов магнита ротора и полюсов генераторных катушек. Эта концепция самоускоряющихся приводов с постоянными магнитами проверена мной в нескольких вариантах, и она получила название «задержка реакции в явлениях электромагнитной индукции».
Рассмотрим суть предлагаемого метода. Обычно, приближение магнита ротора к полюсу катушки генератора вызывает его торможение полем индуцированного тока, а в фазе удаления ротора вторичное поле притягивает его, и тоже тормозит. Создав сдвиг фазы нужной длительности, получаем «задержку реакции» . Этот эффект может быть создан различными методами, например, свойствами материала сердечника. В результате, сближение полюса магнита не вызывает реакции (гистерезисная задержка), а удаление вызывает отталкивание, поскольку статор реагирует на удаление, как на сближение. На рис. 112 показана схема из статьи Профессора Лайтвайта (Professor Eric Laithwaite of Queens College, London).
Насколько я понимаю, при конструировании подобных устройств, необходимо найти требуемое сочетание скорости вращения ротора и длительности задержки реакции (перемагничивания или переполяризации). Эта точка рабочего режима напоминает резонанс. При скорости меньшей, чем «резонансная», статор успевает дать реакцию отталкивания на сближение с ротором. При номинальной «резонансной» скорости вращения ротора, статор реагирует «в нужное время, и в нужном месте», отталкивая удаляющийся ротор. При скорости больше, чем надо, статор не реагирует на ротор или «не попадает в такт».

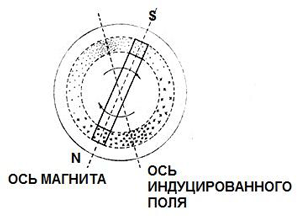

Отличную от известных, концепцию явления «самовращения» развивает профессор В. Эткин в книге «Энергодинамика. Синтез теорий переноса и преобразования энергии» (СПб, «Наука», 2008 г., 409 с.). Он объясняет это явление, как следствие «запаздывания потенциала» при деформации силовых полей, вызванной взаимным движением полеобразующих тел. В частном случае относительного движения магнитных полюсов это проявляется в неравенстве сил их притяжения и отталкивания вследствие конечной скорости (гистерезиса) процесса намагничивания.
Для диэлектриков, применяемых в других конструкциях, необходимы условия запаздывания переполяризации, что мы рассматривали ранее, как «эффект Герца-Квинке-Сумото», рис. 72. Аналогии всегда дают пищу для размышлений, и поиска новых конструктивных решений.

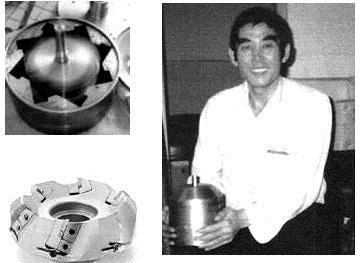

Следующий пример конструкции магнитного мотора, который в 2010 году был показан на Всемирной Выставке в Шанхае, и его видели около 70 миллионов человек, это изобретение Ванга (Wang). Проект развивался более 40 лет. На фото рис. 113 показано устройство небольшой мощности с вращающимся ротором, и ротор отдельно. Автор на фото рис. 113, показан еще «в молодости», он держит в руках мотор мощностью 1 кВт. Внутри мотора применяется феррофлюид, то есть магнитная жидкость.
В конце 2010 мне удалось связаться с изобретателем, и он уточнил, что в Китае для развития его проекта создана компания с большими финансовыми возможностями, которой поставлена задача внедрить эту технологию на объектах общей мощностью 10 тысяч мегаватт. По сообщениям в прессе, в Китае начата реконструкция устаревших угольных электростанций. Автор готов рассматривать сделку по продаже его технологии в Россию, и начале серийного производства, но при серьезном уровне переговоров, с участием партийных и военных структур. К сожалению, в 2011 году, мы не смогли организовать дела с китайцами на должном уровне, и контакты с автором прекратились. Возможно, изменилась и ситуация в Китае.
Проект другого мотора на магнитах, был нам известен как «планируемый к продажам на рынке мотор ПЕРЕНЕДЕВ», серийное производство которого планировалось в Европе. Патент получен WO/2006/045333 04.05.2006, хотя его схема очень напоминает бразильский патент BR 8900294 (A), автор которого Malafaia Mauro Caldeira. Отметим, что бразильский патент был выдан после того, как автор Калдейра предоставил рабочий образец в патентный офис. Автор Майк Бреди (Mike Brady) широко рекламировал возможности его мотора PERENDEV, но за много лет мы не нашли позитивных откликов от покупателей. В 2009 мы пытались организовать визит к нему для проверки и покупки моторов мощностью 100 кВт. Однако демонстрация мотора под нагрузкой, так сказать «товар в действии», раз за разом откладывалась. Новости 2010 года прибавили пессимизма: Майкл Бреди был отправлен в Германию на суд, так как он не обеспечил поставки оплаченного товара и его клиенты были «разочарованы».

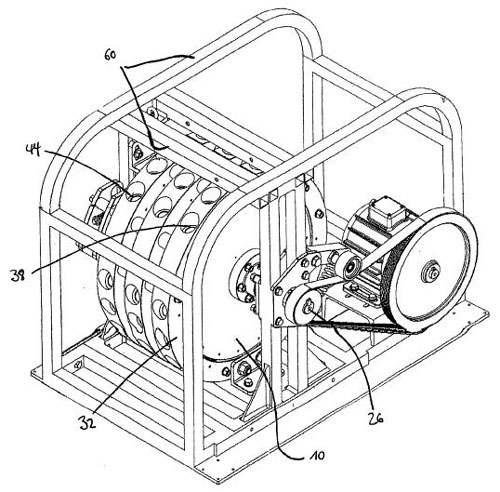

Патент Майкла Бреди WO2006045333A1 и схема его мотора известны, рис. 114. Магниты статора и ротора расположены под углом, в положении взаимного отталкивания. Многие попытки разных энтузиастов данного направления конструирования повторить конструкцию ПЕРЕНДЕВ были успешны, но надо отметить, что серийное производство так и не началось.
Поэтому мы можем предположить, что версия «чисто магнитного мотора» в исполнении фирмы ПЕРЕНДЕВ была не совсем удачной. Автор сообщал мне в 2005 году, что 16 машин небольшой мощности (5–6 кВт), проданных в Европе для бета-тестирования, имели недостатки в эксплуатации (магниты размагничивались). Поэтому мощные машины 100 кВт и 300 кВт планировались к производству с использованием электромагнитов. Поведение Майкла Бреди по отношению к заказчикам было явно некорректным. Вместо организации широкой демонстрации своих изобретений, он предпочитал работать в скрытной манере, хотя заявки в публикациях давал многообещающие. В таких случаях, происходит спекуляция на повышенном спросе. Инвесторы и покупатели таких машин, учитывая возможность хорошо заработать при выводе нового продукта на рынок, готовы поверить и платить аванс. Я полагаю, что нормальный путь развития новых технологий идет через академическую среду, то есть при организации открытых демонстраций технологии, экспертной проверке и нормальном техническом сопровождении продаваемой продукции (гарантии возврата денег, гарантии по техобслуживанию), все сертификаты, включая электро– и пожаробезопасность, а также медицинские сертификаты. Согласитесь, что покупать такую продукцию, даже если она работает, может быть опасно по причине возможных неизвестных медико-биологических эффектов. Магнитные моторы, например, создают низкочастотные электромагнитные поля, которые трудно экранировать.
Рассмотрим пример нормального пути развития аналогичной технологии. Для этого, перейдем к более известной в 2010 году конструкции – мотору фирмы Steorn. Заявленная мощность в прототипе мотора и генератора Стеорн (Steorn) не превышает
Компания Стеорн работает в Ирландии, уровень специалистов в ней очень серьезный, академический. Используется дорогостоящее оборудование для измерений параметров работы их экспериментальных устройств. За 6 лет работы в компанию привлекли 8 миллионов Евро инвестиций. На продаже лицензий, то есть «ноу-хау», они уже заработали более 4,5 миллионов Евро.
Необходимо отметить, что тема изучается «со всех сторон», и, первоначально планировали создать прототип мотора на постоянных магнитах, показанный на рис. 116. Схема очень похожа на вариант ПЕРЕНДЕВ. Сегодня фирма Steorn демонстрируют прототип с аккумулятором, тороидальными катушками и импульсным питанием, причем аккумулятор постоянно подзаряжается в ходе работы генератора.

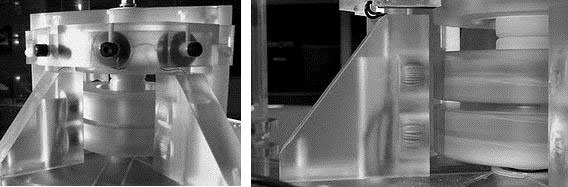

Компания серьезно подошла к изучению проблемы: на первом этапе, убедительно показала экспертам, что взаимодействие магнитов, при наличии частичного экранирования, может давать превышение мощности на выходе над потребляемой мощностью, рис. 115. Эксперты записывались в очередь, чтобы иметь возможность посетить лабораторию (более 300 визитов в год). На рис. 116 показана версия «чисто магнитного мотора» ОРБО, но она не получила развития. Версия мотора-генератора Steorn 2010 года представлена на рис. 117. На оси установлены два ротора. Нижний ротор с магнитами выполняет функции мотора, причем катушки статора в нем имеют вид тороидальных катушек. Верхний ротор с магнитами и катушки в статоре являются обычным электрогенератором.

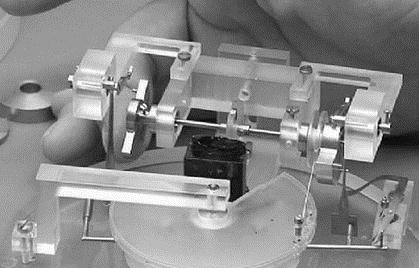

Рис. 115. Тестирование сил магнитного притяжения и отталкивания, компания Steorn
По принципу работы, у меня нет официальной информации от разработчиков, поэтому мы можем предположить следующее объяснение: В фазе сближения с тороидальным сердечником, магнит притягивается к нему за счет сил магнитного притяжения, затем, система управления подает импульс тока на тороидальную катушку, ее сердечник переводят в насыщение, поэтому он «перестает быть магнитным». При такой ситуации, вращающийся постоянный магнит, после точки максимального сближения, «легко» уходит от «временно немагнитного» сердечника. Далее, цикл повторяется.
В демонстрационной версии, авторами из компании Steorn показано, что работу мотора – генератора обеспечивает один небольшой аккумулятор, причем, после разгона и достижения номинальных оборотов, ток идет не из аккумулятора, а на заряд аккумулятора. Расход меньше, чем генерируемая мощность.
На сайте www.steorn.com можно найти предложение от авторов приобрести лицензию, цены небольшие. Однако, их современный уровень развития технологии представляет ценность только для образовательных целей. Развивать его до промышленных масштабов предлагается самостоятельно. В качестве перспективной технологии, компания Steorn разрабатывает генератор на аналогичных принципах, но без вращения. В нем, тороидальный сердечник, периодические меняющий магнитное состояние до уровня насыщения, обуславливает изменение магнитного потока в области генераторной катушки, что создает электродвижущую силу и мощность в нагрузке. Эти конструкции мы рассмотрим позже в главе о твердотельных генераторах энергии, при изучении схемы МЭГ (магнитного транзистора).

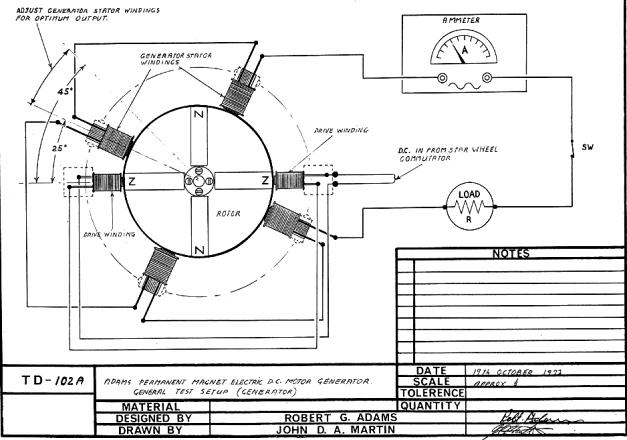

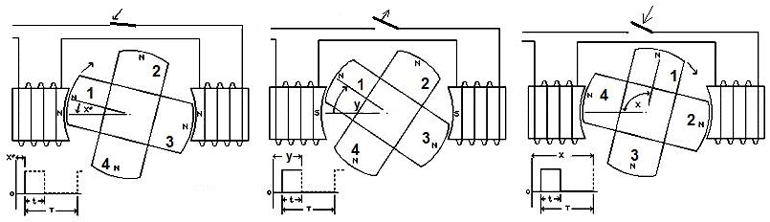

Другим известным примером в области высокоэффективных моторов с постоянными магнитами является мотор Роберта Адамса. Схема представлена на рис. 118. В роторе мотора Адамса использованы постоянные магниты, которые, сближаясь с металлическими сердечниками катушек, ускоряют ротор. Отметим, что магниты и сердечники генераторных катушек имеют большую площадь поверхности полюса, поэтому они испытывают большие силы взаимного притяжения в фазе сближения. В точке их максимального сближения, срабатывает механический контактор (в современных схемах – электронный датчик Холла), в катушки подается импульс тока, отталкивающий магниты и ротор продолжает вращаться далее.
Генераторные катушки могут быть установлены на этом же роторе или отдельно. Многие последователи Адамса не получили ожидаемую эффективность, хотя их моторы вращались на большой скорости. Конструирование мотора-генератора должно учитывать пределы технической возможности по извлечению мощности из процесса намагничивания-размагничивания сердечников катушек.
С точки зрения традиционной электротехники, мотор-генератор Адамса не имеет замкнутого магнитопровода, и не может быть эффективен, так как поле «рассеивается». Тем не менее, именно открытый магнитопровод позволяет, при определенной потребляемой мощности, работать практически без торможения ротора. В определенном режиме, при малом токе потребления, не превышающем критического тока, основную роль в процессах играет фактор намагничивания и размагничивания сердечника статора в поле постоянного магнита ротора. При этом, наблюдается полная аналогия с явлением электрической индукции, то есть «электризацией влиянием», как говорили раньше (диэлектрик поляризуется).
Трансформаторного эффекта, влияющего на торможение ротора, в данном случае, почти нет.

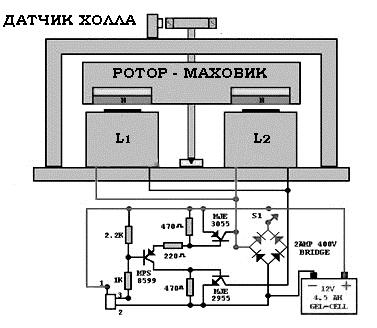

На рис. 120 показан один из вариантов современного мотора Адамса, в схеме используется датчик Холла, определяющий момент включения и длительность импульса тока.
Электронная схема обеспечивает подзаряд аккумулятора в процессе работы. Отметим, что при данном способе взаимодействия магнитов и катушек, превышение величины тока в цепи нагрузки более некоторого критического значения тока, создаст такое индуцированное вторичное поле, которое будет тормозить ротор. Моторы большой мощности, создаваемые по данной схеме, будут иметь большие массо-габаритные характеристики.

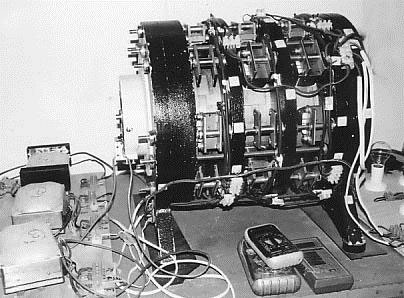

Известна компания в Австралии, которая много лет развивает похожий магнитный мотор ЛЮТЕК (LUTEC). На фото рис. 121 показан их маленький прототип, мощность не более 300 ватт, на рис. 122 показана лаборатория, а на фото рис. 123 – одна из мощных машин, созданных в 2010 году. Эффективность генераторов ЛЮТЕК более 400 %, они способны работать в автономном режиме.
Разработка фирмы «LUTEC» хорошо защищена патентами, и уже проданы лицензии почти во всем страны мира, начата подготовка к серийному производству автономных источников электроэнергии. Первичный запуск, как и в схеме Адамса, требует наличия аккумуляторов. В процессе работы, аккумуляторы подзаряжаются.
Мотор с постоянными магнитами, который предлагала украинская фирма ДРВЕРАНО, город Одесса, тоже назывался «вертикальный генератор Адамса» ВЕГА. На фото рис. 124 и рис. 125 показан генератор, заявленный изобретателями в 2010 году для использования в режиме автономной работы под нагрузкой мощностью 2 кВт.
