Особенность конструкции линейного магнитного ускорителя Фролова в том, что движение шарика до точки максимального сближения с магнитами не допускается. В поднятой части направляющего профиля, в его дне сделано «окно» для того, чтобы шарик мог упасть. Точка «выхода из цикла ускорения» зависит от сочетания зазора между магнитами, веса шарика и его скорости в конце цикла. Цикл можно повторять бесконечно, хотя этот вариант линейного ускорения не очень практичный, и проще сделать аналогичный вариант с ротором.
Американские эксперименты в данной области, примерно с 1997 года, проводит Грег Ватсон (Greg Watson), устройства с шариком называются SMOT. В продаже есть наборы для экспериментов, включая «большую железную дорогу» размером с комнату, по «рельсам» которой двигается шарик, поднимаясь и опускаясь от цикла к циклу. Ускорение шарика подбирается таким, чтобы ему хватало энергии пройти «одну ступень» и попасть в точку старта следующей ступени. Эксперимент интересный, но непрактичный. Градиент магнитного поля при минимальных расстояниях (зазоре между магнитом

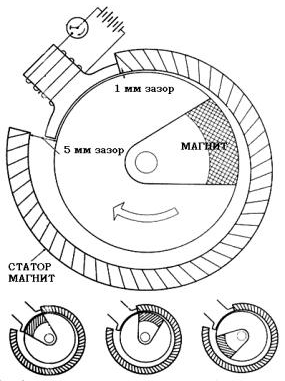

Впервые, данная схема появилась в журнале Popular Science 1979 год. В роторе имеется постоянный магнит, а расстояние от полюса магнита до статора меняется. Магниты ротора и статора отталкиваются. В роторе используется мощный кобальтовый магнит, а в статоре – менее мощные неэлектропроводящие ферритовые магниты. Видимо, это уменьшает потери на индукционные токи Фуко в статоре.
Этот принцип называется «магнитный градиент». За счет данного градиента, на участке движения ротора с ускорением, при изменении расстояния от полюса ротора до магнитов статора, создается крутящий момент, без затрат от внешнего источника энергии. В точке минимального зазора в статоре расположен электромагнит, который в импульсном режиме помогает ротору пройти «мертвую точку», и снова начать цикл ускорения.
Конструктивные особенности, а именно, масса ротора, сила магнита, импульсное управление электромагнитом и другие нюансы очень важны при конструировании. Например, малая масса ротора не позволит в полной мере накопить кинетическую энергию, создаваемую при ускорении ротора в градиентном магнитном поле. Ротор должен иметь свойства маховика.
История изобретения интересна тем, что автор не мог найти поддержку в своей стране, и поехал в США. Его патент и демонстрации мотора в действии привлекли внимание. После некоторых событий, автор был возвращен в Японию.
Другой ротор с градиентом, известный как магнитный мотор Соукупа (George Soukup) Германия, или V-gate в США, (Calloway V-gate) представлен многими авторами в различных вариантах конструкции.

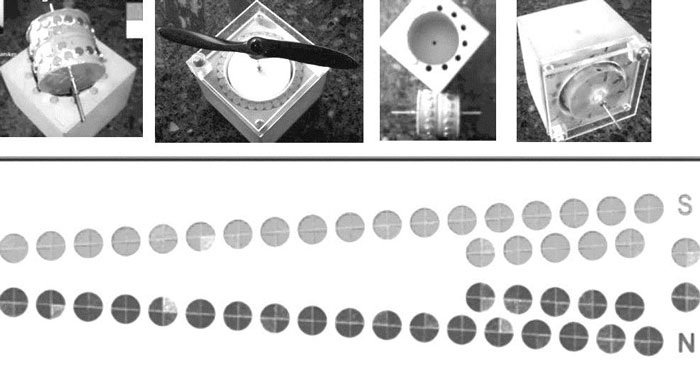

На рис. 150 показано фото ротора немецкого изобретателя Соукупа. В роли нагрузки, автор использовал винт пропеллера. Статор представляет собой несколько магнитов, соединенных последовательно в столбик. В конструкции Соукупа, статор имеет несколько «столбиков» магнитов.Рис. 150. Магнитный мотор Соукупа

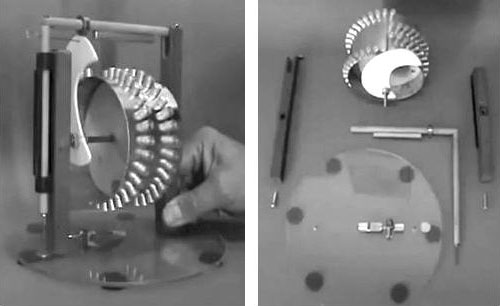

На рис. 151 показана конструкция похожего мотора с градиентом по схеме V-gate (V-ворота), с одним «магнитом – статором», который является не совсем обычным статором.
Отметим, что Г-образная перекладина, на которой сверху установлен магнит статора, может двигаться вдоль вертикальной направляющей оси, и делает это каждый раз, при прохождении ротором «мертвой точки». Белая деталь в форме полумесяца, закрепленная на оси в нужном положении, при прохождении «мертвой точки», поднимает перекладину с магнитом статора, а затем вновь начинается цикл ускорения за счет градиента магнитного поля. На прозрачном диске установлены резиновые шайбы, выполняющие роль амортизаторов.

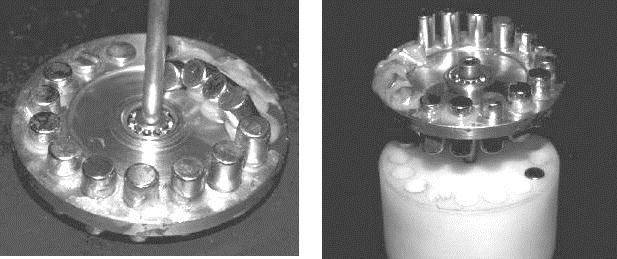

Еще один градиентный магнитный мотор, спорной конструкции, известен как «концепция FM», по инициалам автора. Фото показано на рис. 152. Внизу – статор.
Автор данного мотора использует различные «хитрости» для того, чтобы ротор мог преодолеть «мертвую точку»: наклон магнитов в начале цикла, или их частичное экранирование полуцилиндрическими экранами из железа. В моих экспериментах с данной конструкцией, был сделан вывод о необходимости наличия осевой свободы перемещения ротора, для преодоления «мертвой точки».
Аналогично конструкции V-gate, после цикла ускорения, ротору необходимо сохранить набранную кинетическую энергию, а для этого надо пройти «мертвую точку» без потерь. Это возможно при изменении линейной траектории, путем сдвига вдоль оси вращения. Данный тип моторов весьма капризен в настройке.

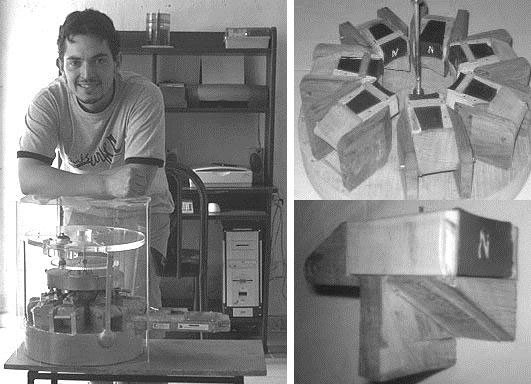

Прекрасный пример простой и работоспособной конструкции – мотор Вальтера Торбай, запатентованный в Аргентине, №P040103029, Walter Torbay, 2004 год.
Автор сделал модель из дерева, магниты маломощные. На рис. 153 показаны основные узлы его мотора. Детально конструкция описана в патенте. Отметим, что магниты статора, по-очереди циклично поднимаются и опускаются, позволяя ротору проходить точки максимального сближения без торможения. Напоминает работу мотора V-gate и мотора Соукупа.
Градиент, в сочетании с экранированием,
В данной схеме, магнит статора скрыт от приближающегося магнита ротора железным экраном. Расстояние между магнитом ротора и железным элементом статора меняется, как и в конструкции Кюре Текко. Притяжение – результат градиента силы между магнитом ротора и железным статором, который также выполняет роль экрана. Этот градиент создает крутящий момент. После прохождения «мертвой точки», магниты отталкиваются, и цикл повторяется. Данных о практической реализации не имеется.

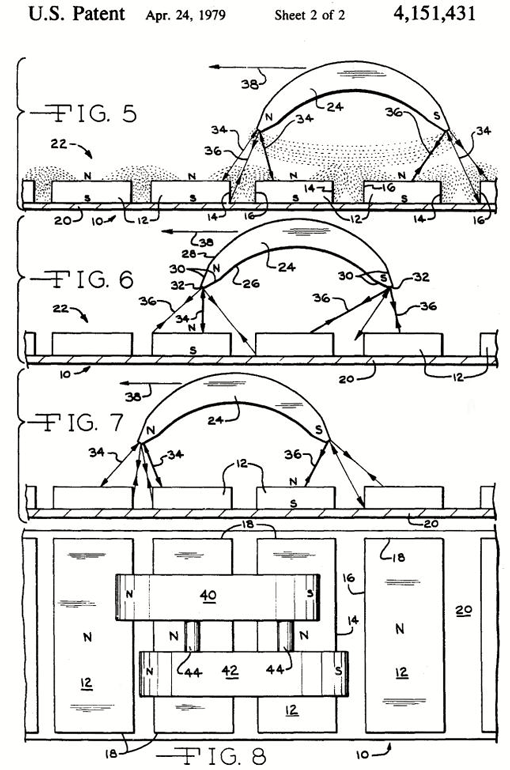

Другое известное изобретение из области магнитных моторов, описано в патенте Говарда Джонсона (Howard Johnson) Патент США № 4,151,431, выдан в 1979 году, показан на рис. 155.

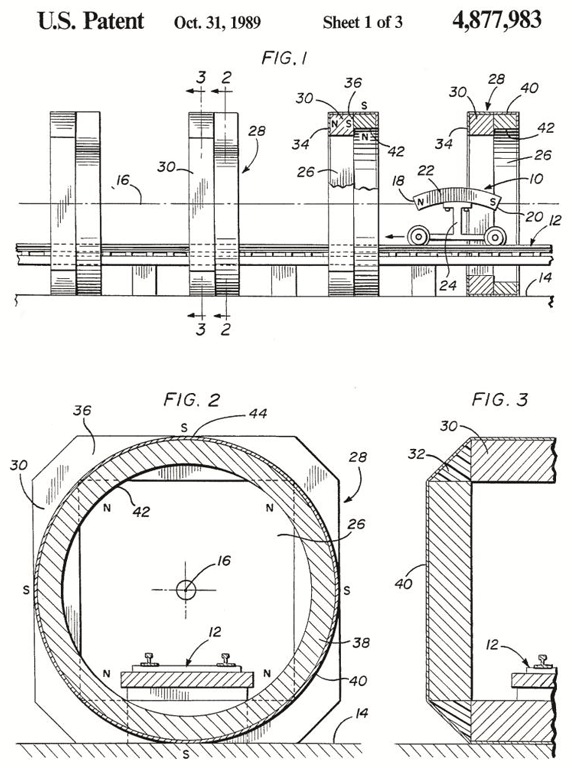

Суть изобретения Джонсона состоит в особой изогнутой форме магнита, который, при определенных условиях, получает постоянный однонаправленный импульс тяги, находясь рядом с магнитами статора. Важно отметить: для ускорения нужен градиент, поэтому зазор между магнитами статора не постоянный, он меняется, как показано на рис. 155. На рис. 156 показано другое изобретение Джонсона.
В данной концепции, магнит на тележке проходит внутри стационарных магнитов с ускорением, причем этот цикл можно замкнуть. Пресса рекламировала его разработки, были известны проекты 1980-х годов по созданию прототипа мощностью 5 кВт, однако, производственные планы в США по выпуску генераторов Джонсона не были реализованы.

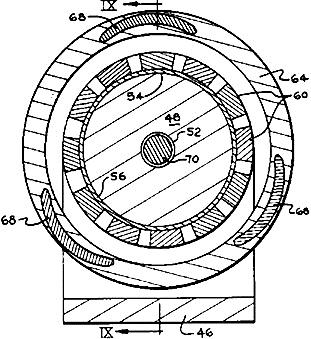

Схема на рис. 158 показывает одну их схем роторных конструкций Джонсона. На рис. 158 показаны изогнутые магниты (элемент 68) и статорные магниты. Мои рекомендации по конструированию заключаются в советах по намагничиванию изогнутых магнитов. Обычно магнитный материал заготовки, на заводе, помещают в линейное поле мощного соленоида, поэтому, независимо от формы заготовки, ее намагниченность получается линейной. Изогнутые магниты в моторе Джонсона должны иметь угол наклона линий магнитного поля, по отношению к оси магнита. Для выполнения данного условия, целесообразно намагничивать их под соответствующим углом. Это требует изготовления нестандартной оснастки для изготовления постоянных магнитов. Отметим также еще раз, градиент поля в статоре (зазор между магнитами статора меняется).

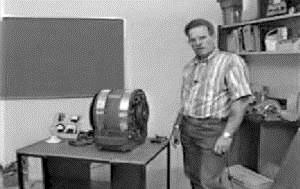

Из современных известных проектов, стоит отметить мотор Троя Рида (Troy Reed). На фото рис. 159 показан автор и его «маленький мотор».

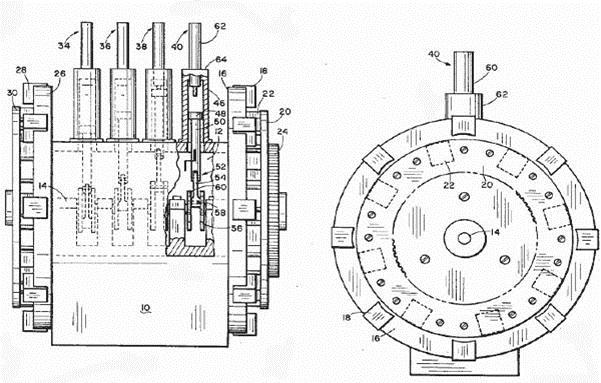

Трой Рид строил разные машины, мощностью от 7 кВт до 70 кВт, его идеи подробно описаны в патенте WO 9010337 (A1) от 7 сентября 1990 года. Рисунок рис. 160 показывает основные части мотора Рида.

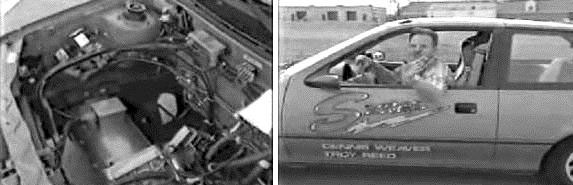

Магниты ротора (элемент 22) и магниты статора (элемент 18) отталкиваются друг от друга, создавая вращение коленвала. Автор объяснял, что в его конструкции магниты взаимодействуют таким образом, чтобы не создавать «мертвых точек». Вал мотора легко вращается рукой, без «залипания». Более подробно, принцип работы его генераторов не известен. Работали они хорошо, и даже нашли практическое применение. В 1994–1995 Трой Рид демонстрировал автомобиль, который приводился в движение его магнитным мотором. рис. 161.

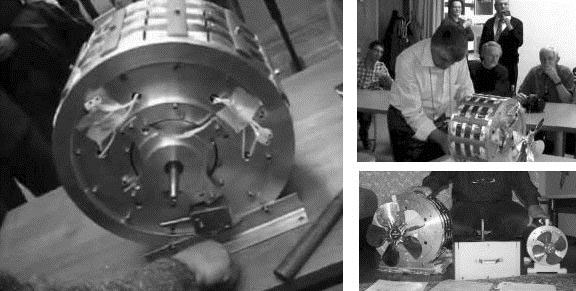

Очень интересное изобретение Муаммера Илдиза (Muammer Yildiz), патент WO 2009019001 (A2), было показано недавно в Университете Delft University of Technology, Нидерланды. В качестве полезной нагрузки, автор установил на ось вентилятор.

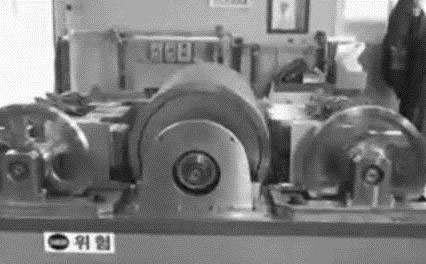

Более мощная версия другого магнитного мотора, около 300 л.с., разработана южно-корейской компанией Shinean Corp. рис. 163.
