Руководство компании ДПВЕРАНО было открыто для общения, их сайт www.dpverano.com содержал техническую информацию и приглашение на презентации их продукции. По данным ноября 2011 года, эта компания предлагает новую продукцию: умножители мощности, которые, по заявлениям производителя, позволяют в 10 раз снизить потребление от сети, например, включить на выход умножителя нагрузку 10 кВт при потреблении от сети 1 кВт. Должен заметить, что мы не располагаем позитивными отзывами покупателей генераторов данного производителя. В общем, отношение к данной продукции пока очень скептическое и осторожное. Будем надеяться на успехи украинской фирмы в этом направлении автономной энергетики.
Еще один из современных проектов – генератор Бедини (John Bedini). Патент США № 6,392,370. Подробности

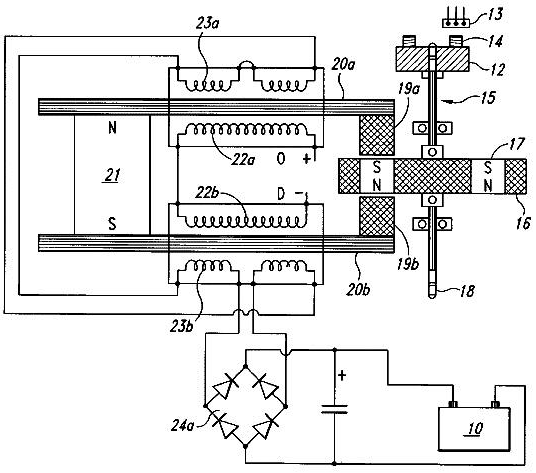

На схеме из патента Бедини, показано, что магниты ротора создают изменения потока магнитной индукции через область генераторных катушек «опосредованно», так как с другой стороны сердечника всегда есть постоянные магниты. На мой взгляд, важны «пропорции», то есть соотношение величины индукции магнита в статоре (слева) и величины изменений магнитной индукции, вносимых магнитами ротора. Магнит ротора увеличивает поток индукции, проходящий через область генераторных катушек, но реакция в виде магнитного поля индуцированного тока, при определенных условиях, уже не влияет на торможение ротора. Видимо, критичным является точка насыщения сердечника.

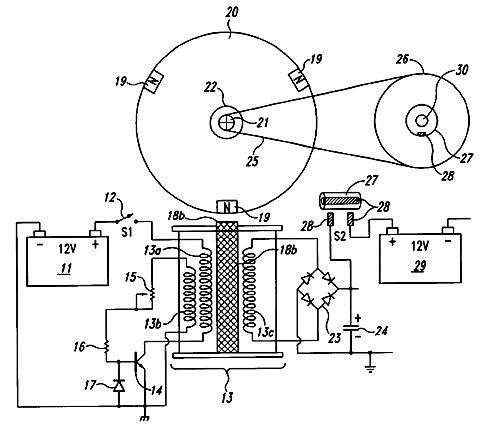

Схема работы генераторов Бедини включает аккумулятор, подзаряжаемый в процессе вращения ротора с магнитами. В настоящее время, серийно генераторы не производят, но автор продает наборы для самостоятельной сборки демонстрационных устройств.

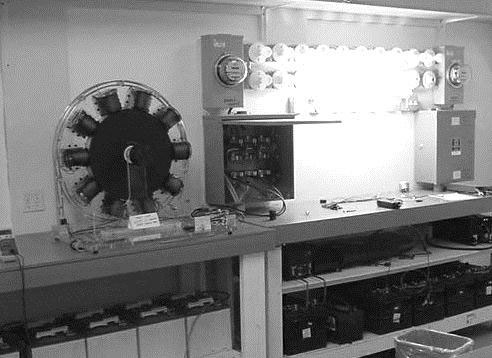

В 2010 году, на выставке в США, Бедини показал машину с ротором более 4 метров.
Вариант мотора с постоянными магнитами, который представлен публике в виде самовращающегося привода без аккумуляторов, известен как мотор «Бедини – Коле» (Bedini – Cole) или «window motor». Слово «window» означает «окно», соответственно форме рамки провода. На рис. 129 показана схема, а на рис. 1 30 фото такого магнитного мотора. Контактор механический, слева на оси, сделан из полоски фольги, наклеенной на ось, и замыкающей два контакта в нужный момент поворота ротора.

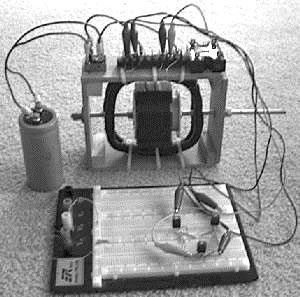

В конструкции, показанной на фото рис. 130, мотор имеет накопитель энергии в виде конденсатора. Батарейки в схеме нет. Согласитесь, что когда такой маленький мотор раскручивается рукой, ускоряется, и затем самостоятельно работает, то это производит большее впечатление, чем другие, даже более мощные, машины с аккумуляторами. Видеозапись работы этого генератора мы разместили на сайте www.faraday.ru
Признаюсь, что несмотря на простоту данной конструкции, получить нужное сочетание напряжения на выходе и затрат на импульс, толкающий магнитный ротор, в своих экспериментах 2010 года, мне не удалось. Увеличив число витков, получаем нужное напряжение на выходе, но при этом не удается создать короткий и сильный импульс, так как обмотка приобретает большую индуктивность. В рамке нужен достаточно толстый провод 0.5–0.8 мм, а для уменьшения потерь надо минимизировать длительность импульса. При этом, ток в импульсе нужен максимальный. С другой стороны, при этом, падает напряжение на выходе. Возможно, нужны более мощные магниты. Конструирование устройств такого типа, хотя и не имеет большого практического смысла, но увлекательно и полезно для популяризации идеи самовращающегося генератора электроэнергии.

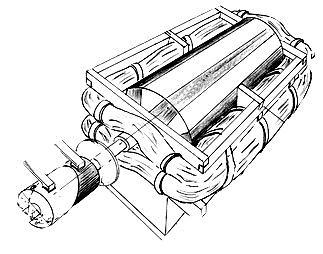

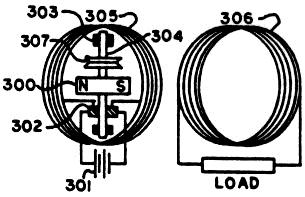

Не менее, чем моторы Бедини, известны моторы-генераторы Джозефа Ньюмана, США (Joseph W. Newman), один из его патентов был получен в ЮАР, South African Patent Application # 831,296, в нем достаточно ясно показан принцип генерации энергии, рис. 131.
На первый взгляд, в конструкции Ньюана и Бедини применяется все та же пара: магнит и катушка, а они ничем не отличается от первых «игрушек» Майкла Фарадея. Кстати, он так и сказал на первой демонстрации его электромотора в Королевской Академии Наук Великобритании. В ответ на вопрос: «Какое применение найдет это изобретение?» Майкл Фарадей ответил: «Не уверен, наверное, в каких-либо игрушках». С этих игрушек и началась эпоха электромоторов.
Итак, в чем отличие
Ньюман в своих книгах указывает на то, что для успешной работы его мотора необходим особый режим, а катушки мотора и генератора должны содержать много витков. Можно допустить, что причиной эффективной работы такого генератора может быть эффект задержки реакции индуцированного поля на движение ротора, который мы ранее рассматривали (задержка перемагничивания). Без этого нюанса ротор должен тормозиться полем индуцированного тока и высокой эффективности не будет. Результаты Ньюмана достаточно убедительны, например, в 2004 его мотор показал непрерывную работу под нагрузкой, обеспечивая мощность 10 кВт в течении 8 часов.

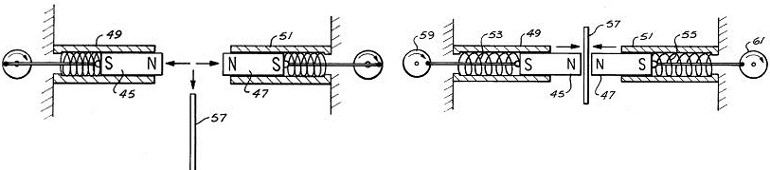

Другой известный генератор с магнитами, известен как генератор Эклина-Брауна. Джон Эклин (John W. Ecklin) описал свою схему в патенте США № 3,879,622, рис. 133.

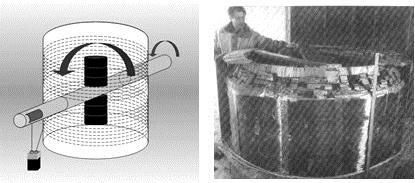

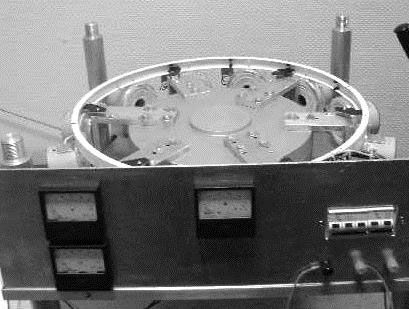

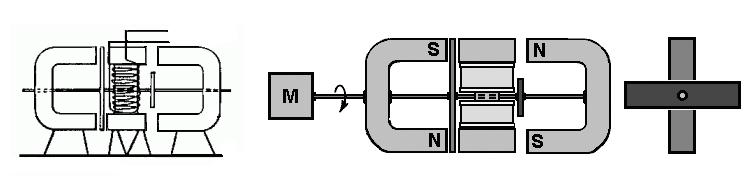

В первоначальном варианте, генератор Эклина производит механическую работу при периодическом экранировании силы отталкивания магнитов (движущийся элемент 57 на рис. 133). Известны работы Калинина и Идельбаева, по созданию конструкции автономного источника энергии с постоянными магнитами и движущимся или вращающимся экранирующим «шунтом». В других конструкциях, аналогичный метод применяют для создания электродвижущей силы, получения тока и мощности в полезной нагрузке, рис. 134.
Основная особенность генератора Эклина-Брауна в том, что конструктивно удается уменьшить мощность привода, требуемую для вращения оси. Обычно, привод должен преодолеть точку максимального притяжения магнита и ротора. В генераторе Эклина-Брауна применяются два экранирующих элемента, справа и слева на оси. Они повернуты относительно друг друга на 90 градусов, и когда одна пластина входит в зазор между магнитами, другая пластина выходит из зазора. Это устраняет проблему торможения ротора в точке максимального сближения магнита и пластины.

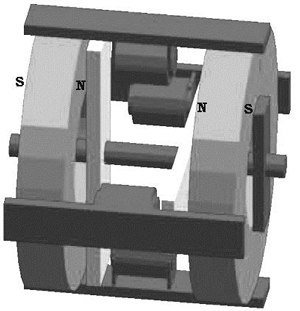

Развитие этой идеи на новом уровне происходит в работах Даниеля Куалле (Dan Qualle), схема его генератора показана на рис. 135.
В данной схеме, включение электрической нагрузки в цепь генераторной катушки, почти не оказывает влияния на первичный привод, и ток потребления привода не растет.

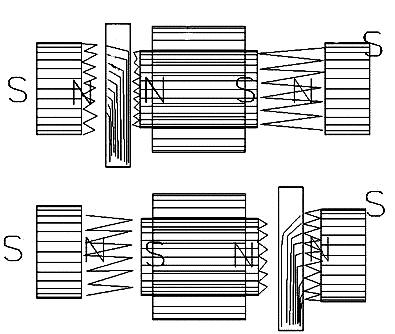

Из схемы прохождения магнитных потоков, рис. 136, понятна особенность индуцирования тока в генераторных катушках: ротор периодически меняет условия суммирования магнитных полей от магнитов статора, которые расположены навстречу друг другу одинаковыми полюсами. Таким образом, входя в зазор между магнитом и полюсом катушки, ротор не увеличивает поток магнитной индукции в области катушки, и ее магнитное поле индуцированного тока не тормозит ротор. Индукционный эффект организован таким образом, чтобы не мешать созданию изменений поля. Например, «шунт» входит в зазор слева от катушки, в ней увеличивается поток магнитной индукции от правого магнита, и, соответственно, в ответ на это изменение создается индукционный ток. В другой фазе вращения, «шунт» входит в зазор справа от катушки, поле левого магнита проникает в сердечник катушки, она реагирует соответственно.
Аналогичные схемы альтернаторов были мной разработаны еще в 1992 году. Попытка получить ускорение ротора при взаимодействии с полем индуцированного тока, тогда, не удалась.

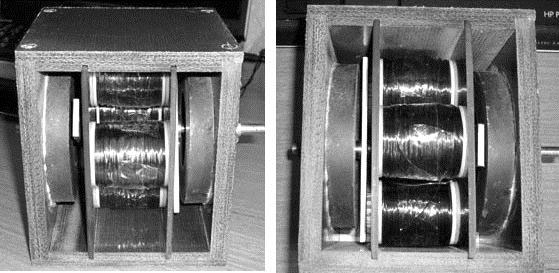

На фото рис. 137 показан вариант реализации генератора по схеме Куалле, который был изготовлен и проверен нами в 2010 году, в Санкт-Петербурге, ЗАО «Резонанс». Привод (электромотор) на фото не показан. Кольцевые магниты расположены одинаковыми полюсами друг к другу. При испытаниях было доказано, что нагрузка (ток в цепи генераторной катушки) незначительно влияет на скорость вращения ротора.
