Схема пока неизвестна, но в конструкции есть коленвалы и постоянные магниты. Более подробно мы рассматривать конструкцию не будем, так как недостаточно информации о схеме, хотя в интернет есть убедительные видеоматериалы. Серьезный подход корейских авторов обещает интересные перспективы развития технологии.

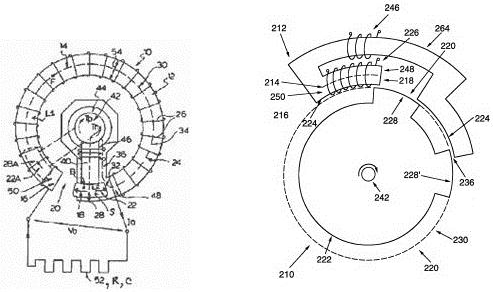

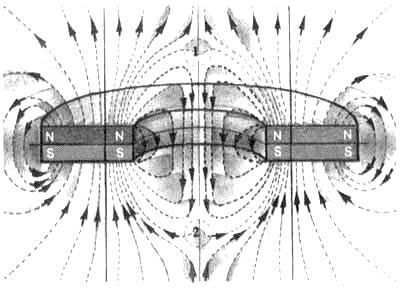

Вы видите, что информации по магнитным моторам очень много. Давно созрела необходимость ее осмысления и построения надежной теории для развития практических направлений, в том числе, для энергоснабжения. Известным российским автором в данной области является Михаил Федорович Остриков, Санкт-Петербург. Он работал в Военно-Космической Академии имени Можайского, в 2001 издал книгу «Общая теория единого мира». Остриков впервые (еще в 1991 году) показал особые точки в структуре магнитного поля кольцевого магнита, где оно меняет направление, и назвал их «балдж». На рис. 164 эти особые точки обозначены 1 и 2. Проводя опыты с вращением поля, а также другие эксперименты, Михаил Федорович нашел много полезных технических решений, описанных в его патентах, например «Линейный генератор электрической энергии», № 2051462. Интересные предложения Остриков делает в книге «Технические приложения новых проявления магнетизма», СПб., 1997 г. Ряд его экспериментов напоминает работы Джона Серла, но эти авторы имеют разную теоретическую
Особые проявления «продольного магнетизма» нам известны по работам российского ученого Николаева Г.В., г. Томск. В его книгах подробно описана теория и эксперименты, и показаны эффекты, полезные для конструирования преобразователей энергии, использующих эти новые свойства магнитных полей.
Известным примером, играющим важную роль для популяризации магнитных моторов, является демонстрационная машина Финсруда (Reidar Finsrud), установленная в норвежском музее, фото на рис. 165.

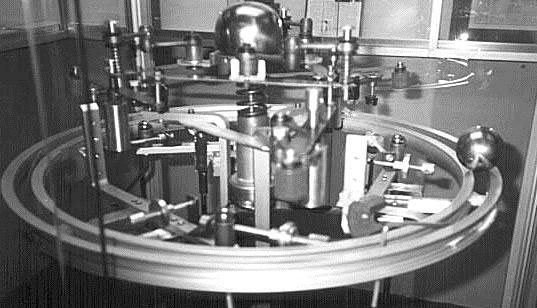

Принцип работы показан на рис. 166. Металлический шар движется по кольцевой направляющей, ускоряясь на участке сближения с магнитом. В нужный момент, шар своим весом нажимает на рычаг, и это усилие отодвигает магнит с его пути, чтобы шар мог без торможения пройти точку максимального сближения с магнитом. Далее, шар двигается по инерции, повторяя цикл.
Один из моторов с постоянными магнитами, который многие пытались воспроизвести в виде действующей модели, показан на рис. 167.

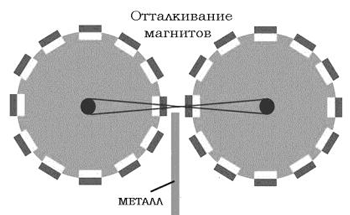

В данной конструкции не нужны сильные магниты, но требуется обеспечить синхронность вращения роторов, а также нужное положение экрана, который устанавливается между роторами. В нижней части, оба ротора должны притягиваться к экрану, а в верхней части – они отталкиваются друг от друга. Синхронность можно обеспечить шестеренками или ременным шкивом. Большую роль в данной схеме играет инерциальность ротора (маховика).
На фото рис. 168 показана часть другого магнитного мотора, расчетная мощность 5 кВт. Это один из проектов, который был начат в нашей лаборатории ООО «ЛНТФ» в 2003 году, но не был завершен по ряду объективных причин.

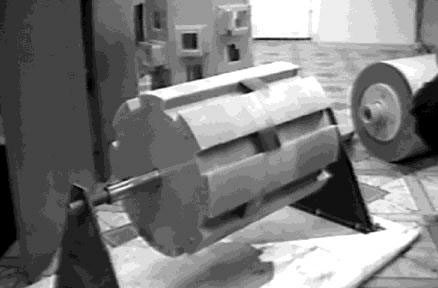

Известные аналоги имеют дисковый прерыватель магнитного потока, например, генератор Франкуера, показанный на рис. 140. В предлагаемой мной конструкции «барабанного генератора», показанного на рис. 168, предполагалось получать мощность в неподвижных генераторных катушках, расположенных напротив соответствующих неподвижных постоянных магнитов, при вращении цилиндрического ротора в зазоре между катушками и магнитами. На цилиндрическом роторе мы установили металлические «шунты» магнитного потока, которые при вращении, периодически перекрывали магнитный поток, и создавали в области генераторных катушек изменения потока магнитной индукции. Ротор вращался внешним приводом, но мы не смогли набрать нужные обороты, и не вышли на расчетную мощность. Основной проблемой было качество изготовления ротора, при зазорах плюс – минус 3 мм между «шунтами» и магнитами. Он деформировался, поэтому возникало торможение. Отметим, что магниты в данной конструкции были размещены на цилиндре статора по траектории винтовой спирали.

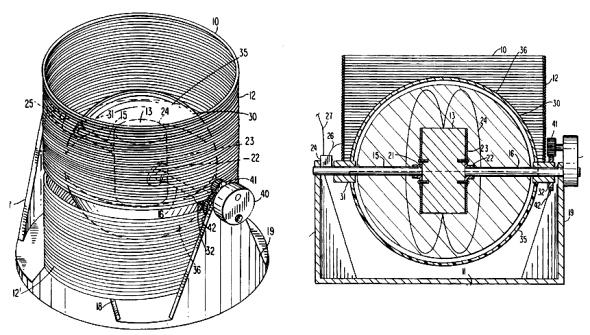

Интересное изобретение, которое было реализовано на уровне 200 кВт (по сообщениям Алана Стерлинга www.peswiki.com) описано в патенте США № 5,710,731, 20 января 1998 года, автор Андрей Аболафия (Andrew Abolafia). На рис. 169 показана схема данной конструкции, включающая магнит и катушку.
Особенность конструкции в том, что магнит помещен в центре катушки, а вокруг него вращается полусфера, сделанная из сверхпроводящего материала, чем обеспечивается изменение магнитного поля и индукционный эффект в катушке. В общем, принцип такой же, как в любом альтернаторе, но используется сверхпроводящий «шунт» полусферической формы.
Мне понравилось чувство юмора автора данного изобретения, который пишет в тексте патента о том, что «все мы знаем законы индукции Фарадея… но обычно их применяем неэффективным способом, затрачивая много энергии на создание изменений магнитного поля. Предлагаемый метод намного лучше, так как почти нет затрат на создание изменений магнитного поля».
Отметим, что в интернет можно найти много рекламных предложений по продаже схем – чертежей магнитных генераторов, которые, якобы, «смогут обеспечить Ваш дом независимым энергоснабжением». Предложения заманчивые, но приобретение схем не гарантирует успешную работу экспериментальной конструкции, которую Вы сами сможете собрать. Я смотрел эти проекты, они требуют наличия опыта и «домашней лаборатории». В целом, магнитные моторы, по сравнению с другими конструкциями генераторов свободной энергии, уже нельзя назвать оптимальным решением. Во-первых, некоторые из них, при работе создают низкочастотное магнитное поле, которое почти не экранируется. Во-вторых, все роторные конструкции уступают «неподвижным» преобразователям энергии по многим потребительским качествам. В-третьих, длительная экспериментальная работа с сильными магнитами приводит к изменениям в составе крови, и повышенному давлению.
Мы рассмотрели малую часть генераторов с постоянными магнитами, которые уже широко известны. Развитие этого направления экспериментальных проектов идет во всем мире, и будет давать нам новые данные для изучения.Глава 11 Электромагнитные генераторы высокой эффективности
Создание автономного режима требует понимания и конструктивного выполнения законов причинности. Мы не можем получать некую мощность в нагрузке, не оказывая влияние на первичную цепь трансформатора, если не используем специальные

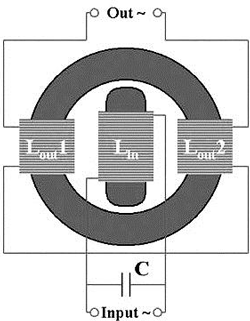

На рис. 170 показана последовательная схема включения двух генераторных катушек в трансформаторе Фролова. Очевидно, что токи двух генераторных катушек, в ответ на изменения первичного поля, создают встречные синфазные вторичные поля в кольцевом сердечнике, и взаимно усиливают действие первичного поля.
Рис. 170. Схема Ф-трансформатора
Например, в области катушки L1 есть две синфазных компоненты поля: переменное магнитное поле от первичной катушки Lin и переменное магнитное поле от второй генераторной катушки L2. Аналогичная ситуация создается и для генераторной катушки L2. В результате, в каждой из них обеспечивается удвоение мощности.
Например, если мы получаем 4 ватта в цепи полезной нагрузки каждой из катушек, то 2 ватта в ней обеспечивается, как реакция на изменения магнитного поля, создаваемые первичной катушкой Lin, а еще 2 ватта обусловлено изменениями магнитного поля индуцированного тока от другой генераторной катушки.
Эксперименты на роторной машине такого типа позже проводились в ООО «ЛНТФ», рис. 171. На фото показан статор с диаметрально расположенными катушками, ротор с магнитами находится во вращении, в нагрузке, на столе, подключены две небольшие лампы накаливания.
Суть эффекта заключается в том, что включение нагрузки в цепь одной катушки не создает в ней ток, так как в сердечнике малое потокосцепление. Напряжение на выводах катушки есть, но ток слабый. При включении нагрузки в цепь второй катушки, в них обеих есть ток, при этом, мощность на выходе генератора удваивается. Это объясняется тем, что в данной конструкции, каждая из генераторных катушек воспринимает вторую, как первичную катушку, хотя реальный первичный источник совсем другой. Это позволяет снизить, или совсем устранить, влияние процессов извлечения мощности на выходе генератора на процессы в первичной цепи возбуждения, то есть, на мощность потребления. Это и есть реализация принципа «двух взаимно-компенсирующихся следствий от одной причины», или, закон сохранения баланса энергии.
Вариантов может быть много, в том числе, и с тремя, четырьмя и большим числом вторичных цепей, пространственно разделенными, но имеющими один общий первичный источник.
Эффективность Ф-машин и Ф-генераторов зависит от правильного выбора размеров и материала сердечника, числа витков и величины зазора между кольцевым сердечником и первичной катушкой (или вращающимся магнитом). Мощность в генераторных катушках не влияет на потребляемую мощность, но только до некоторого уровня, если она не превышает определенной критической величины. При большом токе, в цепи нагрузки, создается вторичное поле такой величины, что оно начинает оказывать влияние на первичный источник. До этого критического значения, эффективность Ф-генератора и Ф-машины составляет около 200 %.
Рекомендуется размещать вторичные обмотки симметрично, и изготавливать их строго идентичными, для максимального выполнения условия компенсации их вторичных полей. Успешное повторение эффекта было заявлено Олафом Беренсом, Германия, и другими исследователями. По внедрению данного изобретения, я буду рад развивать проекты с партнерами, имеющими техническую базу по конструированию электромагнитных машин такого типа.

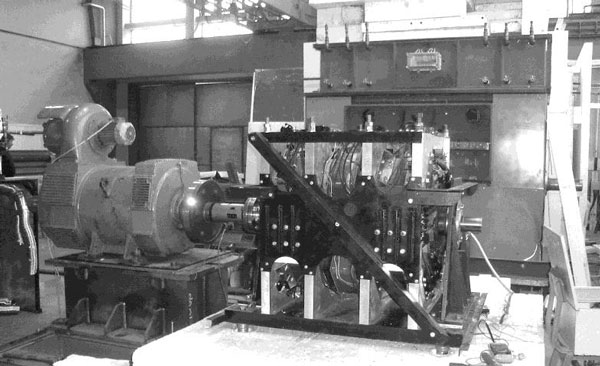

Развитие новых принципов электромагнитных роторных генераторов энергии, в течении последних 15 лет, демонстрирует фирма «Гаммаменеджер» (GAMMAMANAGER), производитель генераторов по технологии ЕВМ. Технология ЕВМ расшифровывается как «Energy by Motion», что означает «энергия движения». Эффективность этих генераторов составляет всего 120 %, но этого достаточно для автономной работы. Компания работает в Европе и Канаде. В Будапеште живет автор, и находится демонстрационный прототип генератора электроэнергии мощностью 1.5 мегаватт, не требующего топлива, он показан на фото рис. 172.

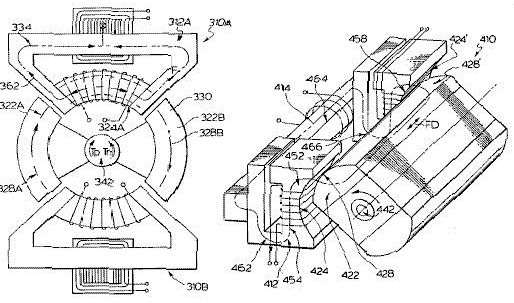

Техническое решение запатентовано автором Профессором Лесли Шжабо (Lesly Szabo), патент WO9318570. Оно состоит в особой конструкции ротора и статора, поэтому затраты электроэнергии от внешнего источника меньше механической мощности, производимой на валу привода. В описании патента можно найти рисунок ротора и статора особой конфигурации: в статоре есть зазор, как показано на рис. 173.
В паре с обычным электрогенератором, привод EBM образует автономную электростанцию, так как вырабатываемая генератором мощность превышает затраты на питание привода. В процессе работы требуется охлаждение обмоток генератора, поэтому электростанции по технологии ЕБМ также способны генерировать тепло для потребителя, нагревая воду в теплообменнике до температуры 60 градусов Цельсия.
Назначение машин ЕВМ – приводы мощных (1Мватт – 225Мватт) электрогенераторов. Область применения – электроэнергетика крупных объектов. Производитель дает 30 лет гарантии, замена подшипников каждые 5 лет.
Компания принимает заказы на приводы мощностью до 300 мегаватт. К сожалению, политика руководства такова, что моторы малой мощности не производятся, и не продаются, хотя история конструирования начиналась с мотора мощностью 300 ватт.
В 2009 году, на одной из конференций в США, был сделан доклад Профессора Шжабо о перспективах конструирования и производства генераторов мощностью 50 киловатт. Разумный выбор! Этот уровень мощности очень востребован на рынке, как предприятиями, особенно строителями, так и частными лицами для энергоснабжения своих домов. Однако, после конференции, нам сообщили, что планы по выпуску генераторов небольшой мощности откладываются. Видимо, на этом рынке еще не все можно продавать, что уже можно производить.
