Заключая, можно сказать, что принцип наглядности эффективен в той мере, в которой он соответствует концептуальной модели, подкрепляет эту модель и способствует ее реализации в оперативных образах, а также управляющих действиях оператора.
Когда речь идет о наглядных информационных моделях, возникает еще один вопрос: что именно такая модель делает наглядным, с какой точки зрения (в буквальном смысле этого слова)?
В этой связи вернемся к сравнительному анализу двух основных типов авиагоризонта. Строго говоря, ни один из них не может претендовать на визуализацию [5] полета, так как информация от каждого из них требует мысленных преобразований, поэтому ни один не дает абсолютно надежного определения пространственного положения самолета в особо сложных условиях. Необходимость преобразования информации от авиагоризонта в таких условиях нередко приводит к ошибкам летчика. Поэтому главный вопрос здесь, пожалуй, в том,
5
0ценивая эти приборы с психологической точки зрения, в лучшем случае можно говорить лишь об элементах визуализации.
Что же касается степени наглядности каждого из типов авиагоризонта, то она примерно одинакова. Основная разница в том, что один представляет наглядную (но очень редуцированную) картину кажущегося движения горизонта относительно самолета, другой — реального движения самолета относительно земли. Поэтому первый часто определяют как "вид с самолета на землю", а второй — "вид с земли на самолет".
Поскольку второй тип авиагоризонта более соответствует концептуальной модели, формируемой у летчика, и задачам управления, поступающая от него информация преобразуется легче, чем информация от. первого типа, не соответствующего информационной модели. Поэтому очень многие летчики, оценивая авиагоризонт "вид с земли на самолет", говорят, что "он более наглядный — его легче расшифровать".
Неудовлетворенность летчиков, в частности зарубежных (а они работают с авиагоризонтом "вид с самолета на землю"), приборами с подвижной линией авиагоризонта, большое число ошибочных решений при определении пространственного положения самолета вызвали к жизни научно–прикладные исследования особенностей восприятия и реакций летчиков на предъявленный вид индикации авиагоризонта. В монографии 3. Гератеволя [37] приводятся интересные данные, относящиеся к оценке принятого за рубежом вида индикации. В частности, в результате испытаний авиагоризонта в кабине Линка показано, что прибор, сконструированный по принципу "с земли на самолет", значительно лучше, чем авиагоризонт, используемый в ВВС США. Эта мысль поясняется рис. 2. Автор монографии приводит психологическое объяснение явлению ошибочного обратного движения, которое возникает из–за измененного соотношения "изображение—земля". Обычно горизонт воспринимается летчиком как неподвижная ориентирная черта, на фоне которой движется самолет. Если, например, в слепом полете действительный горизонт исчезает, то летчик рассматривает свой самолет как центр системы ориентирования, по отношению к которому все указатели, в том числе указатель авиагоризонта, указывающий движение, становятся изображениями. Короткая, близко расположенная и неточно ориентирующая поперечная черта на приборе не может заменить широкий, далекий и "непогрешимый" действительный горизонт. Это смещение значений обусловливает затем смещение в определении своего положения [37]. Автором был сделан вывод о том, что в полете по приборам действуют закономерности восприятия, отличные от закономерностей, определяющих восприятие пространства в визуальном полете.
Несмотря на отрицательную оценку принятого за рубежом вида индикации, его продолжают использовать как пилотажный прибор и как индикатор пространственного положения, т.е. нельзя отрицать, что вид индикации "с самолета на землю" обеспечивает успешность действий летчиков. Но, по–видимому, пренебрежение психологическими механизмами ориентирования не могло не сказаться отрицательно на надежности действий летчика в сложных условиях полета. Не случайно за рубежом проблема индикации обсуждается и в 60–е, и в 70–е годы. В частности, исследователи пишут о психологическом дефекте принятого принципа индикации и продолжают поиски путей ее оптимизации.

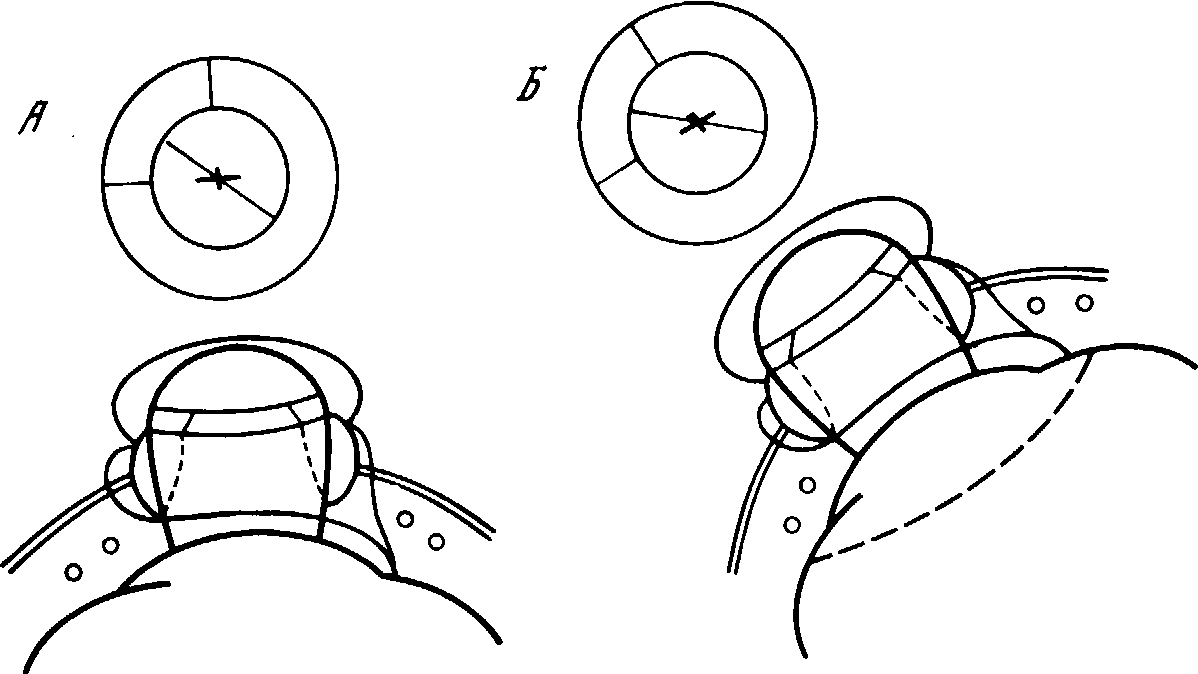

Рис. 2. Трудности использования авиагоризонта с принципом индикации "вид самолета на землю": а — действительное показание авиагоризонта: б — так летчик должен мысленно повернуть авиагоризонт, чтобы определить истинное положение самолета по отношению к горизонту (по 37)
Индикатор пространственного положения (точнее, принцип индикации) не менялся с тех пор, как он был принят в 1929 г. И тем не менее многие исследователи и летчики ставят вопрос о недостатках — с точки зрения человеческого фактора — данного вида индикации, говорят о преимуществах вида индикации "с земли на самолет", причем часто на основании экспериментальных исследований. Крупный авторитет в области инженерной психологии (и один из ее основателей) А. Чапанис еще в 1959 г. приводил экспериментальные доказательства неудовлетворенности авиагоризонта "вид с самолета на землю". Он отмечал, что такой прибор путает даже опытных летчиков. Примечательно, что этот тип авиагоризонта приводится им как пример ошибочности решений, опирающихся только на житейский смысл (common sense).
Экспериментальные исследования восприятия двух типов авиагоризонта проводились и позднее. В частности, в работе [167] изложены результаты сравнительного исследования эффективности их использования. В исследованиях участвовали две группы испытуемых: малоопытные (налет меньше 400 ч) и опытные (налет больше 1000 ч) летчики (32 человека). Учитывались двигательные реверсионные ошибки, время начала управления и ряд других показателей. Анализ ошибок показал, что при использовании подвижного силуэта самолета число ошибок в двух группах летчиков не различалось, тогда как при использовании подвижной линии горизонта малоопытные ошибались чаще, чем опытные. Это прослеживалось и по другим показателям: при использовании индикатора с подвижной линией горизонта качество действий малоопытных летчиков было хуже по сравнению с использованием непривычного для них авиагоризонта. В результате работы авторы предложили заменить используемый в США прибор индикатором с подвижным по крену силуэтом самолета и линией горизонта, перемещающейся параллельно самой себе по шкале тангажа. Поводом для такого предложения послужило то, что по мнению авторов, именно этот индикатор соответствует "подсознательным" стремлениям летчиков видеть горизонт расположенным перпендикулярно относительно продольной оси их собственного тела.
Мы привели эти данные, чтобы показать, что в США до сих пор ведутся исследования, направленные на пересмотр повсеместно распространенного там принципа индикации крена на авиагоризонте. Следовательно, проблема вида индикации не представляется окончательно решенной и в стране, в которой этот принцип используется в течении более чем 50 лет.
В справочнике по инженерной психологии [33], изданном в США в 1966 г., о проблеме вида индикации говорится как о еще не решенной. В общем случае рекомендуется ориентиры пространства отображать фиксированным индексом пространства, а движение объекта — подвижным. О потребностях пересмотра принципа индикации свидетельствует и ряд исследований, посвященных обоснованию новых принципов индикации ("Киналог" с частотным разделением) [160, 166].
Принцип "Киналог" (кинетический аналог полета) основан на постулате о необходимости предъявления летчику такой информации, которая в самых сложных условиях полета позволяла бы действовать быстро и правильно. Автор прибора [166] считает, что "Киналог" позволяет получить визуальную информацию, не противоречащую кинестезическим ощущениям. Это достигается сменой видов индикации в соответствии с изменением ощущений летчика. Например, при вводе в крен летчик ощущает кренение самолета и видит на приборе кренящийся самолет. После стабилизации крена в координированном развороте летчик не ощущает крена и на приборе видит стабилизированный самолет и наклонную линию горизонта. Прибор "Киналог", насколько нам известно, не только не внедрен ни на один самолет, но и не проходил инженерно–психологических исследований. Но для нас интересен сам факт стремления разрабатывать новые принципы индикации пространственного положения.
Авторы предложения сконструировать авиагоризонт с частотным разделением [160, 168] исходили из неудовлетворенности авиационной практики индикацией "вид с самолета на землю". Они указывали, что двигательные ошибки при использовании подвижной линии горизонта обычно связаны с необходимостью быстро реагировать на замеченные отклонения в пространственном положении самолета. При таких ситуациях, считают авторы, необходимо, чтобы индексы в ответ на управляющие воздействия двигались в ожидаемом направлении. Этого принятый за рубежом авиагоризонт не обеспечивает. Отсюда — большое число ошибок при выводе самолета из сложного положения: на 64 предъявления индикатора "вид с самолета" было совершено 14 ошибок, а индикатора "вид с земли" — только 3 ошибки. При этом ошибки при использовании привычного для летчиков авиагоризонта ("вид с самолета") имели устойчивый характер.
В качестве теоретического объяснения недостаточной эффективности использования вида индикации "с самолета", в зарубежной психологии предлагается положение об изменении соотношений "фигура—фон" при полете по приборам. В визуальном полете любое движение самолета в пространстве летчик воспринимает как свое движение (фигура) по отношению к подвижной земле (фону). Такое восприятие генетически обусловлено: в процессе эволюции животного мира, а также онтофилогенетического развития человека сформировался биологически целесообразный геоцентрический принцип ориентации и движения в пространстве, т.е. человек в качестве основы для ориентирования использует генетически унаследованную систему координат. При этом летчик вместе со своим продолжением — самолетом — перемещается как единое целое относительно земли и горизонта. Для данного вида передвижения в пространстве глубочайший смысл состоит в том, что именно в этой системе координат органически сочетаются два компонента образа полета: а) пространственная ориентировка; б) чувство самолета.
