Образ в системе психической регуляции деятельности

Пономаренко Владимир

Когда летчик управляет самолетом вне видимости земли, по приборам, вся кабина становится неподвижным фоном, по отношению к которому все указатели, в том числе и указатель крена (линии авиагоризонта или силуэт самолета), становятся фигурами. Причина двигательной ошибки при использовании индикации "вид с самолета" в том, что летчик на наклон линии искусственного горизонта реагирует как на наклон самолета.

В работе [167] аргументация авторов в пользу индикатора с подвижным силуэтом самолета состоит в следующем: прибор с подвижным по крену силуэтом самолета соответствует представлению человека о положении самолета в пространстве.' Летчик оценивает перемещение самолета по отношению к реальному

пространству, а не наоборот. В визуальном полете это стремление выражается в том, что при кренах летчик поворачивает голову определенным образом. Для иллюстрации в статье [167] приводится рисунок с объяснениями, которые направлены на обоснование принципа индикации "с земли на самолет" (рис. 3). Если в визуальном полете летчик стремится держать голову вертикально по отношению к реальному горизонту, то в полете по приборам он стремится держать ее вертикально по отношению к поперечной оси самолета. По этой причине линия горизонта на индикаторе должна оставаться горизонтальной по отношению к полу кабины.

Вывод о преимуществе вида индикации "с земли на самолет" не имел практических последствий. В течение нескольких десятилетий зарубежные летчики пилотируют и ориентируются по индикатору с подвижной линией горизонта. В нашей стране до последнего времени преобладает вид индикации авиагоризонта "с земли на самолет", но около десяти лет назад начались настойчивые попытки изменить конструкцию лицевой части на противоположную. При этом одним из аргументов сторонников изменения вида индикации является ссылка на зарубежный опыт. Поэтому мы и постарались показать, что и за рубежом проблему нельзя считать решенной.

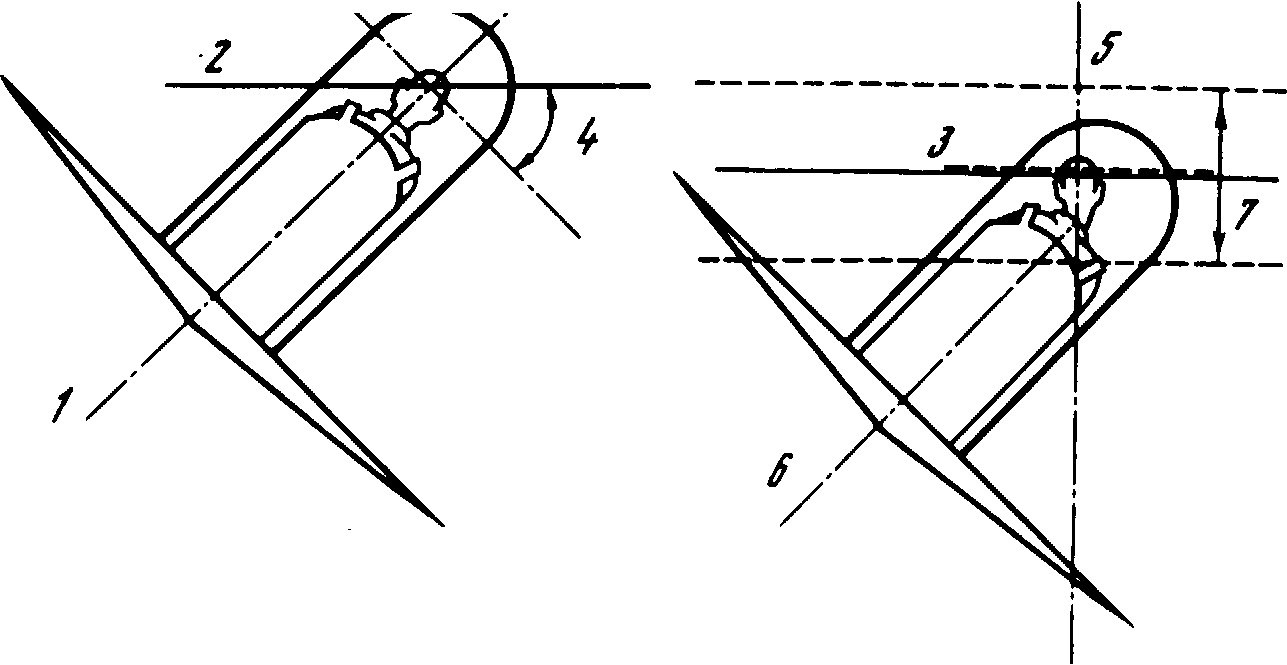

Рис. 3. Основания для предпочтения авиагоризонта с движущимся силуэтом самолета:

а — летчик держит голову прямо по отношению к вертикальной оси самолета, и горизонт кажется ему наклонным; б — летчик вынужден поворачивать голову, чтобы горизонт остался фиксированным. 1 — ось, проходящая через голову и тело параллельно вертикальной оси самолета; 2 — реальный горизонт; 3 — плоскость, проходящая через глаза, 4 — угол между линией горизонта и плоскостью глаз; 5 — ось, проходящая через голову; 6 — ось, проходящая через тело; 7 — вертикальное перемещение горизонта (по 167)

Анализ состояния проблемы индикации за рубежом позволяет сделать ряд выводов.

1. Принятый и используемый в течение вот уже пятидесяти лет прибор с подвижной линией горизонта и подвижным силуэтом самолета многие специалисты считают недостаточно пригодным для индикации пространственного положения самолета.

2. За рубежом продолжаются исследования, направленные на выбор и оценку другого принципа индикации пространственного положения, в том числе вида "с земли на самолет".

3. Критика индикации "вид с самолета на землю" основана на практическом опыте эксплуатации (наличие аварий и катастроф из–за ошибок интерпретации показаний авиагоризонта), а также на теоретических представлениях о механизмах восприятия пространства в полете по приборам (теория фигуры и фона, генетическая обусловленность геоцентрического характера представления человеком пространства).

Рассмотрим основные результаты отечественных исследований действий летчика при использовании двух видов индикации авиагоризонта.

Эксперименты, проведенные авиационными психологами в 40— 50–х годах, показали, что индикатор с подвижным силуэтом самолета обладает преимуществами, с точки зрения восприятия и оценки пространственного положения по сравнению с индикатором противоположного вида.

Вероятность правильных решений и скорость реакции были выше при использовании вида индикации "с земли на самолет".

В 1977 г. описан летный эксперимент [76], проведенный с участием планеристов, обладающих летным опытом и вместе с тем не использовавших прежде ни один из оцениваемых видов индикации. Лучшие результаты по качеству пилотирования и по субъективной оценке планеристов показал авиагоризонт с подвижным силуэтом самолета.

Исследования, проведенные в наземных условиях (при помощи тахистоскопа и имитатора) [80], также показали большую эффективность действий при использовании индикатора с подвижным силуэтом самолета. Авторы объясняют преимущество индикации "с земли на самолет" более адекватным отражением реальной обстановки в субъективном пространственном образе, регулирующая функция которого тесно связана со сложившейся в фило– и онтогенезе геоцентрической системой отсчета.

В исследовании, проведенном на имитаторе полета [112], при сравнении эффективности вывода самолета из сложного положения выявлены различия в способах действий в зависимости от вида индикации: при использовании индикатора с подвижным силуэтом самолета летчики, выполняя действие, осознанно представляли его пространственное положение; при использовании индикатора с подвижной линией горизонта вывод из сложного положения осуществлялся "механически". Как известно, механически выполняемые операции обладают внутренней ненадежностью, которая особенно проявляется в условиях усложнения обстановки полета.

Обобщая результаты исследований, можно заключить, что в своей попытке объяснить преимущество индикатора "вид с земли на самолет" большинство авторов так или иначе опираются на мнение, что этот вид индикации соответствует системе психической регуляции ориентировки человека в пространстве, т.е. теоретической концептуальной модели, в частности образу полета. На основании экспериментальных данных, а также многочисленных высказываний летчиков можно утверждать, что для их подавляющего большинства (> 95%) пространственная ориентировка легче осуществляется на основании принципа индикации "с земли на самолет". И это мы связываем с соответствием вида индикации содержанию образа пространственного положения.

Рассмотрим некоторые аргументы сторонников противоположного вида индикации. Первый из них, о том, что вид индикации "с самолета на землю" приближает визуализацию полета, мы, как нам кажется, сумели опровергнуть: ни один из видов индикации современных индикаторов пространственного положения не может претендовать на то, чтобы быть действительным визуализатором полета. Понятия визуализации и индикации — это разные понятия. И можно сравнивать лишь степень наглядности различных индикаторов, а не степень соответствия их визуализаторам полета.

Второй аргумент против сохранения на отечественных самолетах вида индикации "с земли на самолет" заключается в следующем: данный принцип индикации неприемлем при внедрении новых видов индикации, прежде всего индикатора на лобовом стекле кабины. Поскольку индикатор на лобовом стекле(ИЛС) предназначен для пилотирования не столько в облаках, сколько при видимости земли и естественного горизонта, а также в условиях частой смены ориентировки, постольку на нем якобы должна быть изображена линия горизонта, совпадающая с видимой линией естественного горизонта. В противном случае, как полагают сторонники внедрения вида индикации "с самолета на землю", неизбежны ошибки, особенно при переходе от приборной ориентировки к визуальной. А раз на ИЛС неприемлем вид индикации "с земли на самолет", то и на приборной доске следует применить противоположный вид индикации авиагоризонта для обеспечения единообразия.
