Современные винтовочные гранаты вроде «Телгрен» FN допускают прицельную стрельбу с упорам приклада в плечо
Поскольку в настоящее время во всех странах мира применяется и состоит на вооружении чрезвычайно большое количество моделей ручных и винтовочных гранат различного назначения (боевые, специальные, учебные), ограничимся обзором некоторых боевых моделей, чтобы оценить разнообразие конструктивных решений
Бельгия. Ручная универсальная граната PRB NR423
«Универсальность» осколочной гранаты NR423 производства PRB подразумевает возможность ее использования как в обороне, так и в атаке за счет того, что при зоне сплошного поражения радиусом 9 м осколки теряют убойную энергию на дальности 20 м от места взрыва. Хотя правильнее было бы отнести NR423 к оборонительным гранатам. Осколочными элементами служат уложенная вдоль внутренней поверхности пластикового корпуса насеченная стальная проволока, а также стальные шарики, уложенные сверху и снизу от разрывного заряда и проволочной спирали. Состоит - в ВС Бельгии. Характеристики Масса гранаты - 235 г Дальность броска - 30 м Радиус поражения - 9м Статус - в производстве
Винтовочные гранаты «Мекар»
В 50-е годы XX века лидерами в разработке винтовочных гранат стали Франция и Бельгия - гранаты их производства применялись в ряде европейских армий, в странах Ближнего Востока, Африки. Среди первых производителей гранат с «пу- леулавливателями» оказалась опять же бельгийская фирма «Мекар», разработавшая в самом конце 19б0-х гг. серию 40-мм оперенных гранат. Они получили стандартный стабилизатор с восьмилопастным оперением и откидным пластиковым рамочным прицелом. Взрыватель прикрывается колпачком из прозрачной пластмассы, снимаемым перед выстрелом, после выстрела взводится на удалении 8-1 б м от дульного среза. Носятся гранаты в герметичных пластиковых контейнерах, крепящихся на ремни снаряжения.
Базовой стала кумулятивная граната APR-RFL (М260). Поскольку против основных боевых танков винтовочная граната переставала быть эффективной, «бронепробиваемость» кумулятивных гранат ограничили 125-140 мм, достаточными для борьбы с бронемашинами и полевыми укрытиями. В зависимости от наличия или отсутствия «пылеулавливателя» и калибра винтовки фанаты получили индекс: ВТ («пылеулавливатель») - 7,62 или - 5,56 и N (холостой патрон). При стрельбе 7,62-мм патроном максимальная дальность составляла 300 м, эффективная - 150 м, 5,5б-мм - соответственно 275 и 100 м. Прицел имел метки на 50, 100, 150 и 200 м. На дальности 100 м отклонения попаданий составляют не более 1,25 м.
Осколочная граната HE-RFL-BTU (М261) имеет запал с замедлением 4 с, радиус сплошного поражения осколками - 10м. С добавлением реактивного ускорителя максимальная дальность стрельбы возрастает с 400 до 650-700 м.
35-мм граната HE-RFL-35 BTU (М262) той же схемы имеет цилиндрический корпус с полусферическим наконечником, массу 410 г, длину 280 мм, прицел с отметками на 100, 150 и 200 м.

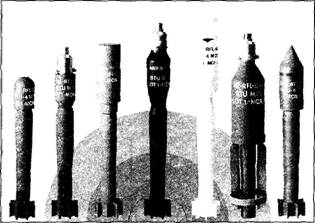

Семейство 40-мм и 55-мм винтовочных гранат Мекар
Позже
Характеристики APR-RFL-40N/APR-RFL-40BT 5,56 (7,62)/ HE-RFL-BTU
Масса гранаты - 250/290 (350)/317 г
Длина - 257/257 (340)/327 мм
Диаметр корпуса (калибр) - 40 мм
Начальная скорость - 90/63 (70)/80 м/с
Максимальная дальность стрельбы - 500/275 (300)/400 м
Эффективная дальность - 150/100 (150)/ м
Бронепробиваемость - 125-140/125-140/- мм
« Тяжелые» 55-мм винтовочные гранаты «Мекар»
Осколочная HE-RFL-BTU-LR (М287) повышенной дальности имеет цилиндро-конический корпус с боевым зарядом массой 105 г, головной взрыватель, трубку с реактивным ускорителем. При начальной скорости 39 м/с граната разгоняется в полете до 150 м/с. Взрыватель унифицирован с 40-мм гранатой. Четыре раскрывающихся пера стабилизатора крепятся на нижнем ободе корпуса и удерживаются до выстрела особым кольцом.
Максимальная дальность стрельбы - 700 м, отклонения попаданий на этой дальности не превышают 17 м по дальности и 12 м по направлению. Радиус поражения осколками - до 30 м, что позволяет отчасти компенсировать невысокую кучность стрельбы.
55-мм граната «двойного назначения» DP-BT может применяться как винтовочная или ручная. Другой тип бельгийской гранаты «двойного назначения» - LOT-SAP - представляет собой по сути осколочную ручную гранату, соединяемую с шестилопастным стабилизатором N103- Наступательная граната N7 OF и оборонительная N8 DEF отличаются только наличием у N8 осколочной рубашки в виде навитой в катушку насеченной проволоки, а соответственно массой (ЗЮ и 660 г) и дальностью стрельбы (до 350 и до 200 м при угле возвышения 40 градусов). Используется обычный для ручной гранаты запал с поворотным ударником, рычагом и чекой с кольцом. Чтобы запал не сработал при выстреле, рычаг прижат к корпусу гранаты подвижным кольцом на трубке стабилизатора, смещаемым при выстреле.
Характеристики HE-RFL-BTU LRLOT-SAP N7 OF (N 8 DEF)
Масса гранаты - 825310 (660) г
Длина - 3123Ю мм
Диаметр корпуса (калибр) - 5568 мм
Начальная скорость - 39 м/с
Максимальная дальность стрельбы - 700350 (200) м
Радиус поражения - 2015 (25) м
Винтовочная граната FN «Телгрен»
Претензии, предъявляемые к винтовочным гранатам, заставили искать новые пути в их разработке (гранаты «третьего поколения»). И снова среди пионеров оказались бельгийцы - на этот раз принципиально новую схему представила в 1986 г. фирма «Фабрик Насьональ». В основу легли две идеи: заменить «пулеулавливатель» принципом «пропуска пули» сквозь гранату (реализованный в ряде серийных «ружейных» гранат еще в первую мировую войну) и «телескопическое» построение гранаты.
