Осколочно-фугасная АР «Телгрен» FN (TELeskopic GRENade) состоит из двух элементов - трубки с шестилопастными стабилизатором и ударником и головной части. Стальной корпус трубки с наружными кольцевыми проточками представляет собой осколочную рубашку. Головная часть собрана на центральной трубке, внутри которой помещены пробки из поликарбоната. Пробки легко пробиваются пулей и, быстро затягиваясь, обеспечивают обтюрацию пороховых газов и использование их энергии для метания гранаты. Появилась возможность метать гранату патронами не только с обычной, но и с бронебойной или трассирующей пулей. Кроме того, энергия отдачи снизилась до 45-60 дж, что допускает
Усовершенствованная «телескопическая» винтовочная граната FN под девизом «Bullet Thru» (пропускающая пулю)
Головная часть вмещает боевой заряд с детонатором. В походном положении стабилизаторная трубка вдвинута в промежуток между боевым зарядом и баллистическим корпусом головной части. При этом длина гранаты не превышает 190 мм, а ударник и детонатор разнесены на 90 градусов в поперечной плоскости гранаты.
Сложенная граната надевается на пламегаситель винтовки, стабилизатор выдвигается назад на полную длину При этом автоматически поднимается прицельная рамка на стабилизаторной трубке, рассчитанная на максимальную дальность 300- 400 м. После выстрела под действием сил инерции освобождается пружина, поворачивающая головную часть вокруг оси гранаты так, чтобы детонатор оказался напротив ударника. Это происходит в 8-10 м от дульного среза. При встрече с преградой стабилизаторная трубка вновь вдвигается в головную часть, осколочная рубашка оказывается вокруг боевого заряда, происходит накол капсюля. Взрыв дает 650-800 осколков с радиусом сплошного поражения до 10 м.
Прицельная дальность стрельбы прямой наводкой (с упором приклада в плечо) - до 150 м. Точность стрельбы достаточно велика - на дальности 100 м гранаты попадают в щит размером 2x2 м. С упором приклада в землю можно вести навесную стрельбу на дальности до 300 (промежуточным патроном) или 400 (винтовочным) м. Граната переносится в закрытом цилиндрическом контейнере на ремнях снаряжения.
В дополнение к осколочной «Телгрен» FN создала по ее типу сигнально-дымовую гранату SMK, осветительную LL-9, учебную АР-Х. Первые две, правда, лишены «телескопических» свойств, но сохранили центральную трубку. В 1990 г. была даже представлена кумулятивная телескопическая граната с бронепробиваемостью 120 мм и срабатыванием взрывателя при угле встречи до 20 градусов.
Характеристики (осколочной)
Масса гранаты - 295-320 г
Длина - 290 мм, в сложенном положении - 190 мм
Диаметр корпуса (калибр) - 37 мм
Начальная скорость - 65-80 м/с
Максимальная дальность стрельбы - 300-400 м
Радиус сплошного поражения -Юм
Великобритания. Ручная оборонительная граната L2A2
Эта штатная граната британской армии является фактической копией американской М26. Яйцевидный корпус состоит из двух половин, отштампованных из листовой стали, снизу закрыт пробкой, сверху имеет гнездо с резьбой для установки запала. По внутренней поверхности корпуса уложена спираль из 27 витков стальной проволоки
Запал L25A6 имеет стандартную среди зарубежных образцов схему с поворотным ударником (курком), пружиной, работающей на кручение, откидываемым предохранительным рычагом и чекой с кольцом. Рычаг зафиксирован чекой, прижат к корпусу и удерживает во взведенном положении ударник. После броска рычаг отделяется, ударник резко поворачивается под действием пружины и наносит своим жалом удар по капсюлю-воспламенителю. Луч огня поджигает замедлительный состав, который после выгорания инициирует капсюль-детонатор.

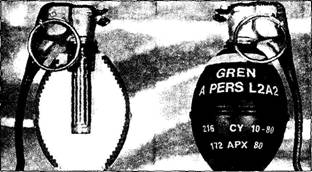

Ручная граната «контролируемой осколочности» L2A2 - разрез и внешний вид
L2A2 выпускается рядом фирм, включая «Ройал Орднанс». Имеются также модификация L2A3, а также учебные демонстрационная L4A2 и имитационные L28A1 и L56A1, повторяющие L2A2 по форме и весу. Копии L2A2 производятся в разных странах, в частности в Пакистане. Состоят на вооружении британской армии L2A2. Характеристики Масса гранаты - 395 г Длина - 106 мм Диаметр - 64 мм Время замедления - 3,9-4,9 с Радиус сплошного поражения -Юм Дальность броска - 30-40 м
Ручная граната Е105
Фирма «Хэлей энд Уиллер» выпускает серию ручных гранат Е100 с электромеханическим запалом. Осколочная ЕЮ5 имеет цилиндрический корпус из легкого сплава и слой готовых осколков в виде 2000 стальных шариков. Запал имеет пре
дохранительную чеку с кольцом, неотделяемый предохранительный рычаг. После срабатывания ударника воспламенение замедлительного состава производится электрозапалом от миниатюрной батареи. Характеристики Масса гранаты - 580 г Радиус сплошного поражения - 5м Радиус убойного действия осколков - не более 20 м Статус - в производстве
Греция. Ручные гранаты ЕМ «Элвимек»
Афинская компания по производству боеприпасов «Элвимек» выпускает для греческой армии серию ручных гранат ЕМ различного назначения. Наступательная ЕМ02 является копией автрийской «Аргез» Модели 79, наносит поражение за счет фугасного действия в радиусе 2-3 м от места взрыва, имеет яйцевидный пластиковый корпус с легкой шероховатостью поверхности (для большего удобства метания). Граната снаряжается 37 г пентопластита.
Запал - дистанционный, стандартной схемы с поворотным ударником, но отличается пластмассовым корпусом. Из металла изготовлены ударник, пружина, трубка замедлителя, предохранительный рычаг и чека с кольцом.
Оборонительная ЕМ01 также имеет австрийский прототип - «Аргез» модели 73- От ЕМ02 она внешне отличается продольными и поперечными ребрами жесткости на корпусе. Внутри корпуса находится слой готовых осколков (дробин), количество которых может быть от 2550 до 2650. Радиус смертельного поражения осколками -15 м. Запал - тот же. Вместо запала может устанавливаться трубка стабилизатора («адаптер»), превращающая гранату в винтовочную ЕМ 10.
