Оружие современной пехоты. Иллюстрированный справочник Часть II

Федосеев Семен Леонидович

Основными боевыми частями для РПГ оставались кумулятивные, бронепробиваемость которых приходилось увеличивать. Повышению эффективности кумулятивной боевой части способствуют повышение точности ее изготовления и оптимизация времени подрыва и фокусного расстояния, т.е. расстояния до преграды, на котором происходит формирование кумулятивной струи. Для этого используют контактные голово-донные взрыватели с соответствующим выносом головной части вперед (на расстояние примерно трех калибров от основания кумулятивной воронки) на обтекателе или штыре или неконтактные оптоэлектронные взрыватели.

Поражение современных основных боевых танков с комбинированной бронезащитой требует бронепробиваемости, эквивалентной 1000-1200 мм гомогенной стальной брони, а значит, повышения

калибра и массы боевых частей. Во время первой чеченской кампании, например, были случаи, когда танки Т-80 возвращались из боя своим ходом, получив 18 попаданий из РПГ типа «Муха». Широкое применение динамической защиты вызвало интерес к тандемным боевым частям, а также боеприпасам, поражающим цель сверху («про- тивокрышевым») на пролете или непосредственно атакующим крышу. Идея тандемной боевой части заключается в установке впереди основного кумулятивного заряда небольшого предзаряда, вызывающего детонацию элементов навесной или встроенной динамической защиты и расчищающего дорогу основному заряду. 127-мм тандемная боевая часть, разработанная «Израиль Милитари Индастриз››, имеет бронепробиваемость 1020 мм. Такой сравнительно дешевый метод считают все же «временным». Так, в США в начале 90-х годов большую шумиху вызвали данные о двух- и трехслойной динамической защите, устанавливаемой на российских танках, - ведь такая защита делала тандемные боевые части малоэффективными. Все это требует сравнительно тяжелых РПГ, используемых как ручные и станковые. В то же время большую часть бронецелей на поле боя составляют не танки, а более легкие бронемашины. Отсюда часто встречающееся разделение РПГ на «противотанковые» и «противоброневые». По некоторым оценкам, общая потребность в РПГ в мире составляет около 1 млн единиц, причем лишь 20% из них будут предназначены для борьбы с танками. Легкие и портативные «противоброневые» РПГ приобретают особенно важное значение при воздушно-десантных и воздушно-штурмовых операциях.

Любопытной чертой разработки гранатометов в ряде стран стала унификация гранат или их боевых частей, обеспечивающая равную эффективность РПГ разных типов.

Уже в 80-е годы стало очевидно, что характер современных войн не позволяет оставаться на уровне «чисто противотанковых» систем пехотного вооружения. Оказалось, что не только танки относятся к числу «важнейших и наиболее опасных» наземных целей. Особенно очевидно это становится при ведении боя в городе, на резко пересеченной местности, в горах, тем более в «противопартизанских» действиях. Пример тому - широкое использование в Чечне казалось бы устаревшего 73-мм станкового гранатомета СПГ-9 с несколькими типами выстрелов. Чтобы штатные РПГ могли эффективно использоваться и в этих условиях, им стали придавать «многоцелевой» характер за счет введения новых выстрелов. Характерно появление в 90-е годы ряда т.н. штурмовых реактивных гранат. Таким образом, РПГ из «специализированного» оружия превращаются в вид оружия поддержки, и само название «противотанковый гранатомет» становится условным.

Великобритания. LAW-80

Задание на разработку нового РПГ одноразового применения, способного бороться с современными и перспективными основными боевыми танками на дальностях до 500 м, командование британской армии выдало еще в 1978 г. Необходимость такой разработки подтвердил опыт боев на Фолклендских (Мальвинских) островах, когда имевшиеся у англичан 66-мм американские РПГ-М72 оказались малоэффективны против техники и укрепленных огневых точек аргентинских войск. В конце 1986 - начале 1987 г. испытали прототип фирмы «Хантинг Инжиниринг», и в 1987 г. 94-мм РПГ поступил на вооружение под обозначением LAW-80, став частью новой системы вооружения британской пехоты.

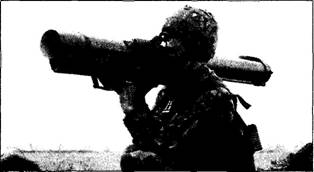

Ручной противотанковый гранатомет LAW-80

Гранатомет

имеет раздвижной ствол телескопической конструкции, во внутренней трубе ствола закреплена реактивная граната. На внешней трубе снизу в обтекаемом пластиковом кожухе смонтированы ударно-спусковой механизм и пристрелочная винтовка. Для большей обтекаемости пистолетную рукоятку управления заменили горизонтальной скобой. В сложенном виде ствол с дульной и казенной части закрывается пенопластовыми крышками. Размеры РПГ в таком виде позволяют солдату переносить его вместе с остальным снаряжением на плечевом ремне или приторочив к рюкзаку. Граната имеет боевой кумулятивный заряд, голово-донный пьезоэлектрический взрыватель с пьезоэлементом на головном обтекателе, стабилизатор, внутри которого размещен пороховой стартовый двигатель с запальной трубкой и соплом.

РПГ снабжен простым откидным коллиматорным прицелом с пятью вертикальными штрихами для стрельбы с упреждением. Для уточнения наводки служит 9-мм самозарядная винтовка с магазином на 5 патронов. Пристрелочная трассирующая пуля имеет примерно ту же траекторию, что и граната, а при встрече с преградой дает облачко дыма.

Для приведения гранатомета в боевое положение гранатометчик сбрасывает крышки и выдвигает назад внутреннюю трубу, при этом взводится ударно-спусковой механизм и откидывается плечевая опора. Гранатометчик сдвигает рычажок предохранителя и делает пристрелочный выстрел. Увидев облачко дыма на фоне цели, он большим пальцем смещает вперед флажок переключателя и с тем же прицелом производит пуск гранаты повторным нажатием на спуск. Использование в процессе наводки отдельного пристрелочного ствола вполне в английских традициях, хотя в бою с учетом времени на выстрел и полет гранаты это может дать противнику шанс уклониться от удара.

Стартовый двигатель инициируется с помощью капсюля. Отказ от электрического инициирования связан с опасением выхода из строя электроспускового механизма из-за погодных условий или воздействий электромагнитного импульса. Пороховые газы двигателя вышибают фиксатор гранаты в стволе и разгоняют гранату. Двигатель полностью сгорает в пределах длины ствола. После вылета гранаты из ствола разворачиваются четыре лопасти стабилизатора, а на безопасном удалении взводится взрыватель. При встрече с целью пьезоэлемент вырабатывает электрический импульс, инициирующий донный взрыватель. Длина обтекателя гранаты обеспечивает формирование кумулятивной струи на оптимальном расстоянии от брони.

LAW-80 состоит на вооружении в армии Великобритании и Иордании. К его достоинствам можно отнести простоту обращения, сравнительно небольшой вес при достаточной мощности, к недостаткам - высокий уровень звука выстрела (до 180 дБ, порог болевого ощущения составляет 140 дБ) и соответственно большую акустическую нагрузку на гранатометчика. LAW-80 используется также в качестве боевой части автоматической противобортовой противотанковой мины «Эддермайн». Характеристика Калибр гранатомета - 94 мм Калибр гранаты - 94 мм

Длина гранатомета - 1500 мм в боевом положении, 1000 мм в походном положении

Начальная скорость гранаты - 330 м/с

Масса гранатомета в походном положении - 10,0 кг

Масса гранатомета в боевом положении - 8,8 кг

Масса выстрела - 4,6 кг

Масса боевой части гранаты - около 2,0 кг

Дальность стрельбы - 500 м

Бронепробиваемость - 700 мм гомогенной стальной брони Расчет - 1 человек

СССР/Россия. РПГ-7

Ручной противотанковый гранатомет РПГ-7 многоразового использования с реактивным противотанковым выстрелом ПГ-7 относится к числу «долгожителей» - на вооружение Советской Армии он поступил в 1961 г. для замены РПГ-2, принятого на вооружение вскоре после Великой Отечественной войны. С середины 60-х годов выпускалась модификация РПГ-7В с откорректированными углами прицеливания. Для воздушнодесантных войск выпускалась разборная модификация РПГ-7Д («десантный»), РПГ-7 - оружие отделения.
