Конструктивно гранатомет М203 состоит из накладки и прицела, ствольной коробки, угломера-квадранта и ствола.
Предохранитель находится перед спусковым крючком внутри спусковой скобы, для стрельбы его необходимо передвинуть в переднее положение. Спусковая скоба закреплена на шарнире и может откидываться вперед для стрельбы в перчатках.

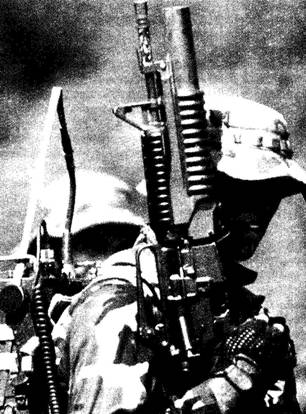

Подствольный гранатомет М203 на карабине М4
Замыкатель ствола расположен
Угломер-квадрант устанавливается на левой стороне рукоятки для переноски винтовок М1б и М16А1/А2. Он состоит из фиксирующего винта, корпуса, кронштейна со скобой, защелки, диоптрического прицела и мушки. С помощью рычажков мушки и диоптрического прицела угломер-квадрант выставляется на необходимую дальность стрельбы (от 40 до 400 м с ценой деления 25 м).
Мушка шарнирно крепится на рычаге угломера-квадранта и в походном положении складывается для предотвращения повреждений. Для выверки мушки необходимо повернуть регулировочный винт вправо или влево (соответственно для уменьшения или увеличения склонения).
Откидной рамочный прицел представляет собой складывающуюся регулируемую открытую ступенчатую планку и обеспечивает быстрое прицеливание с использованием штатной мушки винтовки. Рамка имеет деления от 50 до 250 м через каждые 50 м.
Для стрельбы из М203 используются выстрелы унитарного заряжания типа 40x46 с уровнем давления в патроннике до 200 кг/см2 . Первый такой выстрел в осколочном варианте был разработан еще в конце 1950-х годов Пикатинским арсеналом. В гильзе выполнены две камеры - высокого давления, в которой происходит сгорание боевого заряда, и низкого, в которой размещается снаряд. Из камеры высокого пороховые газы через расположенные по кругу отверстия поступают в камеру низкого давления, где расширяются и придают движение снаряду. Таким образом снижается действие отдачи.
Выпускаются выстрелы различных типов: осколочно-фугасный М406 с полуготовыми осколками (масса осколка - 0,13 г, взрыватель взводится примерно в 25 м от дульного среза ствола), осколочный выпрыгивающий М397, кумулятивно-осколочный М433 (бронепробиваемость - 50 мм), фугасный бездымный М463, фугасный объемного взрыва, фугасный беспламенный, фугасный многоцелевой, кассетный, картечный М57б (для ближней самообороны), осветительный с парашютом М583 и осветительный кассетного типа М585, практический учебный М407А1. Не допускается применение 40-мм боеприпаса с высокой начальной скоростью. Низкоскоростные 40-мм выстрелы, соответствующие американскому стандарту, широко используются в мире для подствольных и револьверных противопехотных и «полицейских» гранатометов, гранатометов-пистолетов.
Подствольный гранатомет M203PI на винтовке Stg-77
Фирма «Кольт» представила среди прочего вариант гранатомета с пистолетной рукояткой и прикладом от винтовки Ml 6 для использования в качестве самостоятельного оружия. В 1993 г. фирма представила универсальную рамку CQB для крепления под стволом винтовки М16А2 или карабина М4 гранатомета М203 или дробового ствола 12-го калибра. Сочетание нарезного
Гранатомет выпускается помимо США в Египте, Израиле, Сингапуре, Южной Корее, состоит на вооружении армий более двух десятков государств.
Усовершенствованный вариант гранатомета, представленный в 1987 г. фирмой К/М-»Икуипмент Компани», получил название М203Р1 (Product Imroved). В нем используется универсальный механизм крепления, размещенный сверху ствольной коробки и обеспечивающий быструю установку и снятие гранатомета с винтовки практически любой модели. При необходимости гранатомет может устанавливаться на легкий кронштейн с прицелом, пистолетной рукояткой с складным прикладом и использоваться как самостоятельное оружие.
Возможно оснащение гранатомета удлиненными направляющими ствола, что позволяет сдвигать ствол вперед для использования боеприпасов увеличенной длины, например осветительных или дымовых. Базовый образец М203 для этого не приспособлен. А между тем опыт войны в Персидском заливе потребовал расширения номенклатуры выстрелов.
Значительное количество последней модели гранатомета заказано некоторыми странами Латинской Америки и Европы.
Характеристики
Калибр - 40 мм
Длина оружия - 394 мм Длина ствола - 305 мм
Масса оружия - 1,36 кг (неснаряженный); 1,63 кг (снаряженный)
Усилие на спусковом крючке - 2,2 кг Масса боеприпаса - 170-277 г Начальная скорость - 71-76 м/с Максимальная дальность стрельбы - 400 м Эффективная дальность стрельбы - 350 м (площадные цели); 150 м (точечные цели)
Минимальная безопасная дальность - 31м
ФРГ. Подствольный гранатомет НК79
Разработан для использования с любыми моделями винтовок G3 и G41, кроме модификаций К (укороченные). Он устанавливается на накладку цевья и не ограничивает стрельбу из винтовки. Номенклатура выстрелов подобна американскому М79- НК79 предназначен для ведения огня одиночными выстрелами и обеспечивает поражение цели на дальностях от 50 до 350 м.
Для перезаряжания ствол снимается с защелки и откидывается вниз - такая конструкция обеспечивает размещение боеприпасов различной длины. Ударник взводится вручную, выстрел производится нажатием на спусковой крючок с левой стороны. Защелка предохранителя имеет две цветные метки: красную («Огонь») и белую («Предохранитель»). НК79 принят на вооружение в Норвегии.
Характеристики Калибр - 40 мм
Масса оружия - 1,5 кг (неснаряженная) Масса винтовки G41 с НК79 - 5,4 кг Установки прицела - 50-350 м через 50 м Начальная скорость гранаты - 76 м/с
ЮАР. Автоматический гранатомет «Вектор»
Изначально разрабатывался фирмой ARAM и был известен под заводским обозначением AS88. В дальнейшем разработку продолжила фирма «Денель», которая начала серийное производство гранатомета и его поставки в армию в 1996 году.
Автоматика оружия действует на принципе отдачи полусвободного затвора. Выстрел происходит с выката, а в задней части ствольной коробки установлены буферы для торможения подвижных деталей автоматики - таким образом удалось снизить вредное действие отдачи. Ствол неподвижно закреплен в ствольной коробке и закрыт массивным кожухом по всей длине.
